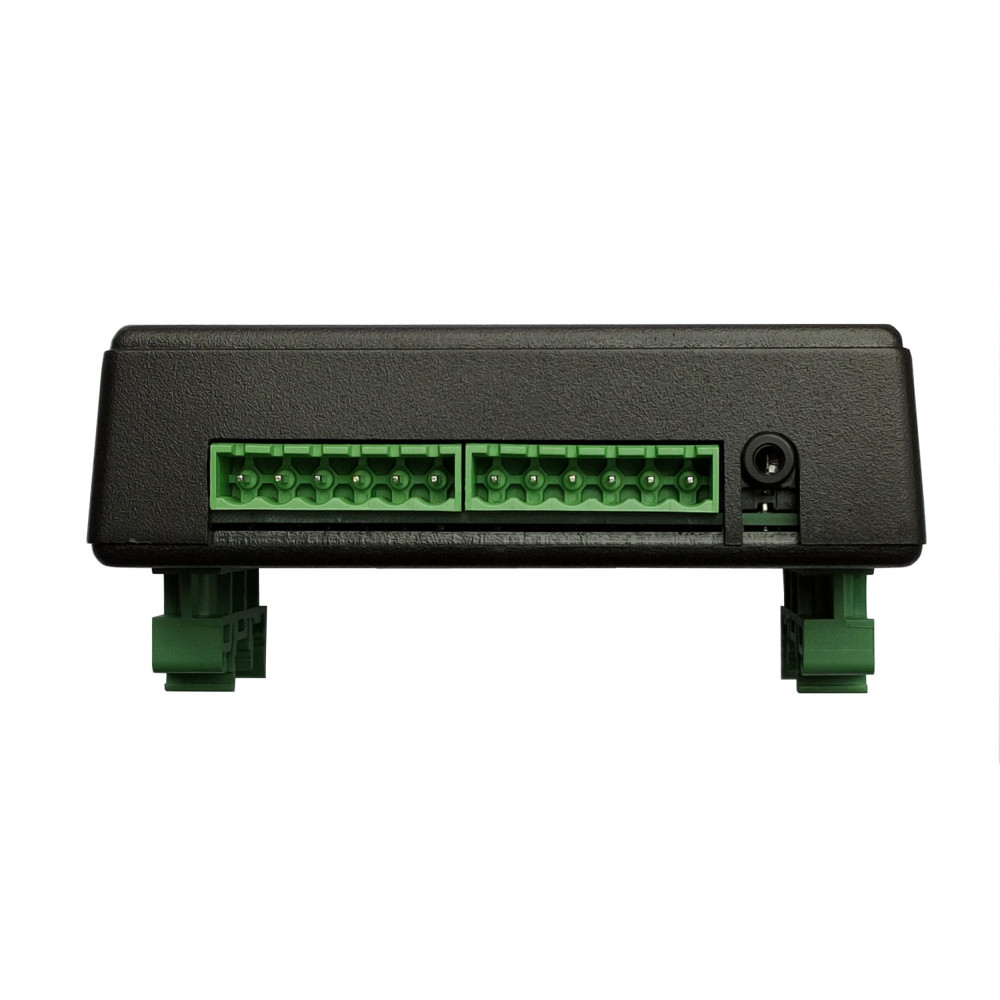

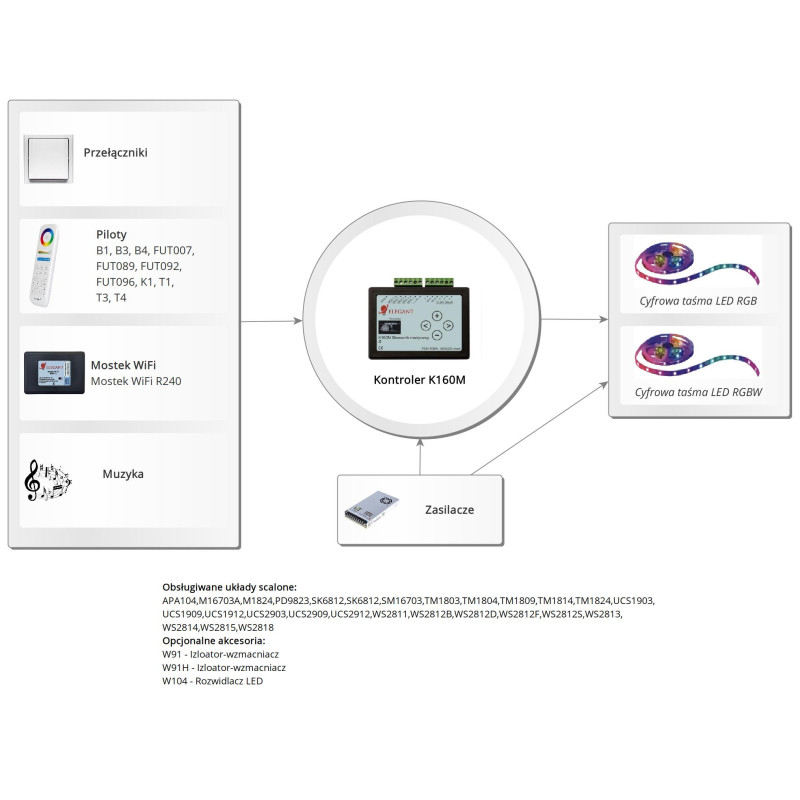

Sterownik matrycowy Elegant K160M

Film prezentujący przykładowe efekty jakie uzyskamy dzięki zastosowaniu sterownika matrycowego K160M

Sterownik matrycowy K160M firmy Elegant to urządzenie służące do sterowania i obsługi efektów świetlnych na matrycach

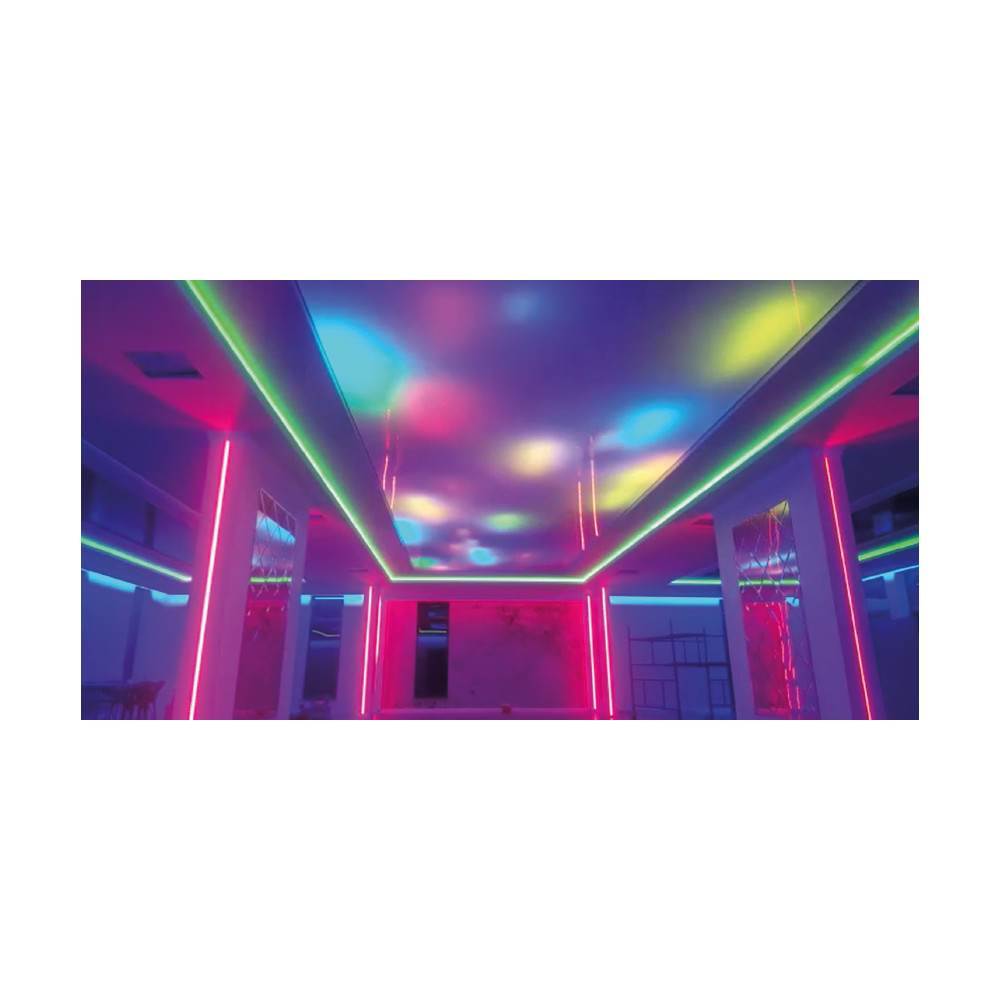

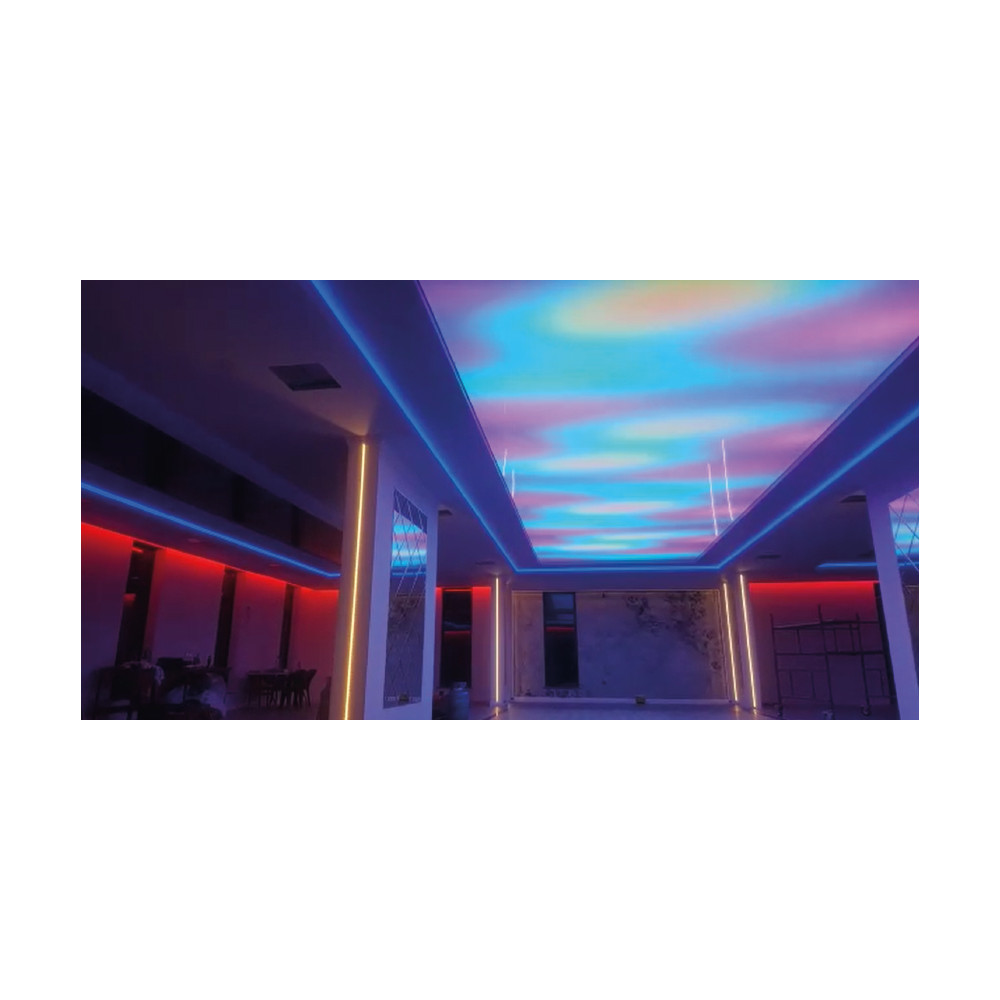

ułożonych z cyfrowych taśm lub modułów LED. Sterownik ten jest bardzo chętnie wykorzystywany do oświetlenia sufitów

podwieszanych, gdzie matryca stanowi jego efektowne podświetlenie. Wykorzystując kontroler matrycowy jesteśmy w stanie

wygenerować wiele animowanych efektów, dopasowanych do sposobu ułożenia matrycy i jej wielkości. Sterownik matrycowy K160M to

na tyle uniwersalne urządzenie, że obsłuży wszystkie taśmy cyfrowe LED i programowalne moduły LED w wersji RGB i RGBW. Obsługa

sterownika możliwa jest na 3 sposoby: za pomocą pilota radiowego, z użyciem zewnętrznych przycisków dzwonkowych lub też przy

użyciu lokalnej klawiatury.

Obsługiwana liczba pikseli:

• RGB: 3000 (2 x 1500 pikseli)

• RGBW: 2200 (2 x 1100 pikseli)

Sterownik z gniazdem Mini Jack

Sterownik K160M został wyposażony w gniazdo Mini Jack, które umożliwia podłączenie do niego dowolnego wyjścia sygnału audio.

Sposób reakcji efektów na muzykę jest różny. Część efektów reaguje na poziom tonów niskich, średnich i wysokich niezależnie, część

natomiast reaguje na ogólny poziom sygnału. Istnieją też efekty reagujące jedynie na głośniejsze dźwięki w utworze. W przypadku

braku sygnału audio efekty przechodzą samoczynnie w tryb nie muzyczny. Aby sterownik reagował na muzykę należy podłączyć do niego

źródło dźwięku używając przewodu z wtyczką Mini Jack, czyli obecnie najpopularniejszego wyjścia audio. Sterownik K160M w swoim

zestawie posiada także mikrofon, który umożliwia nam uruchomienie efektów muzycznych, bez potrzeby podłączania zewnętrznego

urządzenia audio. Mikrofon zoptymalizowany jest pod muzykę dyskotekową i taneczną z wyraźnym i regularnym rytmem. Jest czuły

głównie na basy i z tego powodu nie będzie słyszał muzyki odtwarzanej z małych głośników laptopa czy telefonu.

Parametry urządzenia:

• napięcie zasilania: 5..24V / 150mA DC. Złącze zasilania: zaciski śrubowe,

• obsługiwane układy scalone (diody cyfrowe): LPD6803, WS2811, WS2812S, WS2812B, WS2812D, WS2813, WS2815, WS2818,

    PD9823, SK6812, TM1803, TM1804, TM1814, TM1809, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104,

• obsługuje cyfrowe LED RGB i RGBW,

• liczba pikseli RGB: 3000, RGBW: 2200,

• regulacja temperatury barwy białej,

• wymiary: 109 x 79 x 31mm,

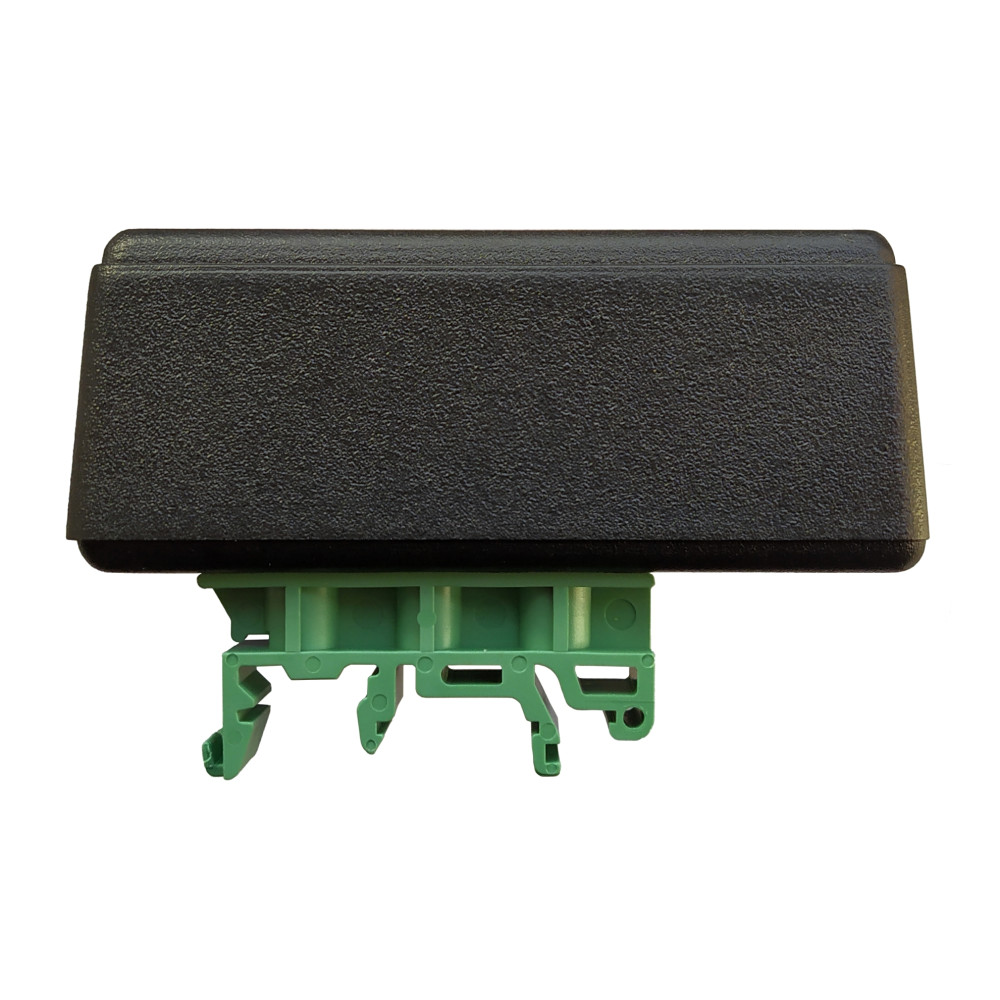

• mocowanie na szynę DIN,

• klawiatura lokalna, wyświetlacz OLED,

• wejścia sterujące aktywne w stanie niskim (zwierane do masy),

• na wejściach sterujących wbudowany rezystor podciągający do V+ (3,6kOhm).

Wejście audio Mini Jack:

• wymagany poziom sygnału dla trybu linia 150mV do 2V RMS,

• wymagany poziom sygnału dla trybu mikrofon 2mV do 40mV RMS,

• urządzenie posiada funkcję zasilania mikrofonu elektretowego,

• impedancja wejściowa 3,6kOhm,

• automatyczna regulacja czułości.

Obsługiwane piloty i panele naścienne:

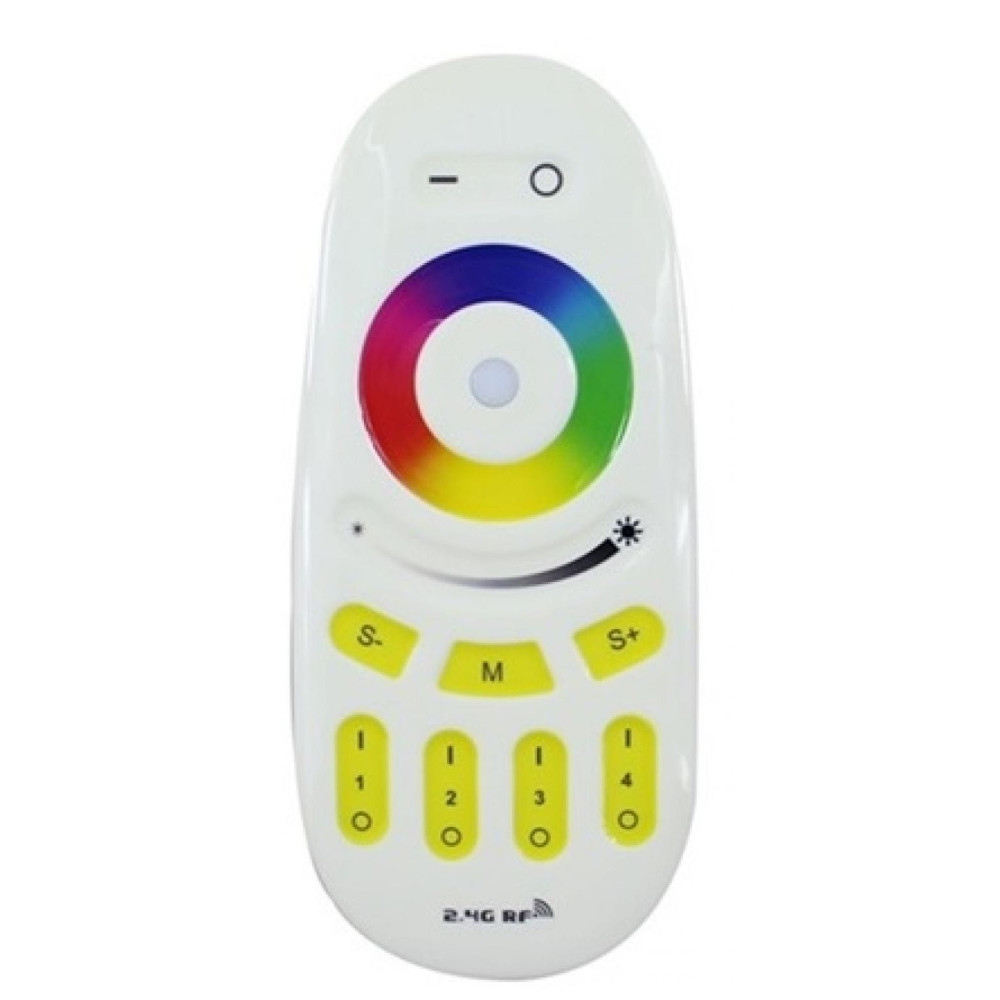

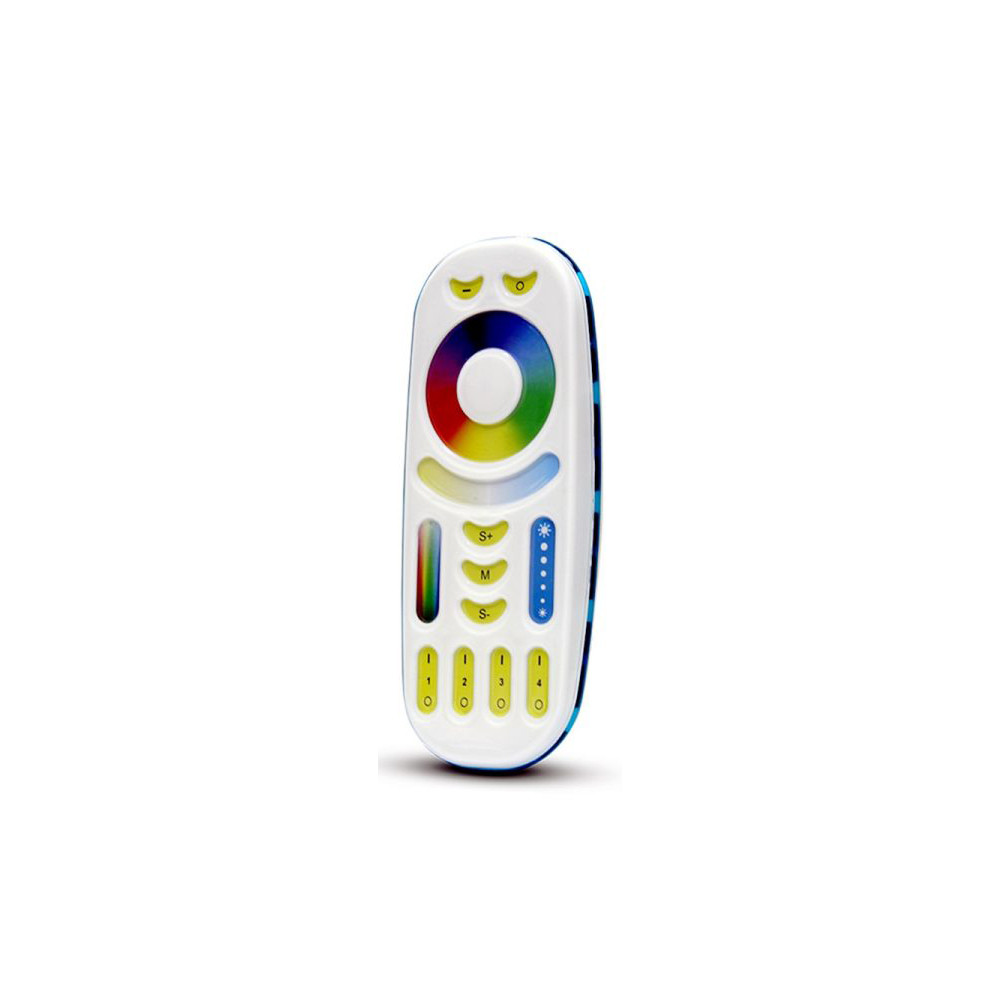

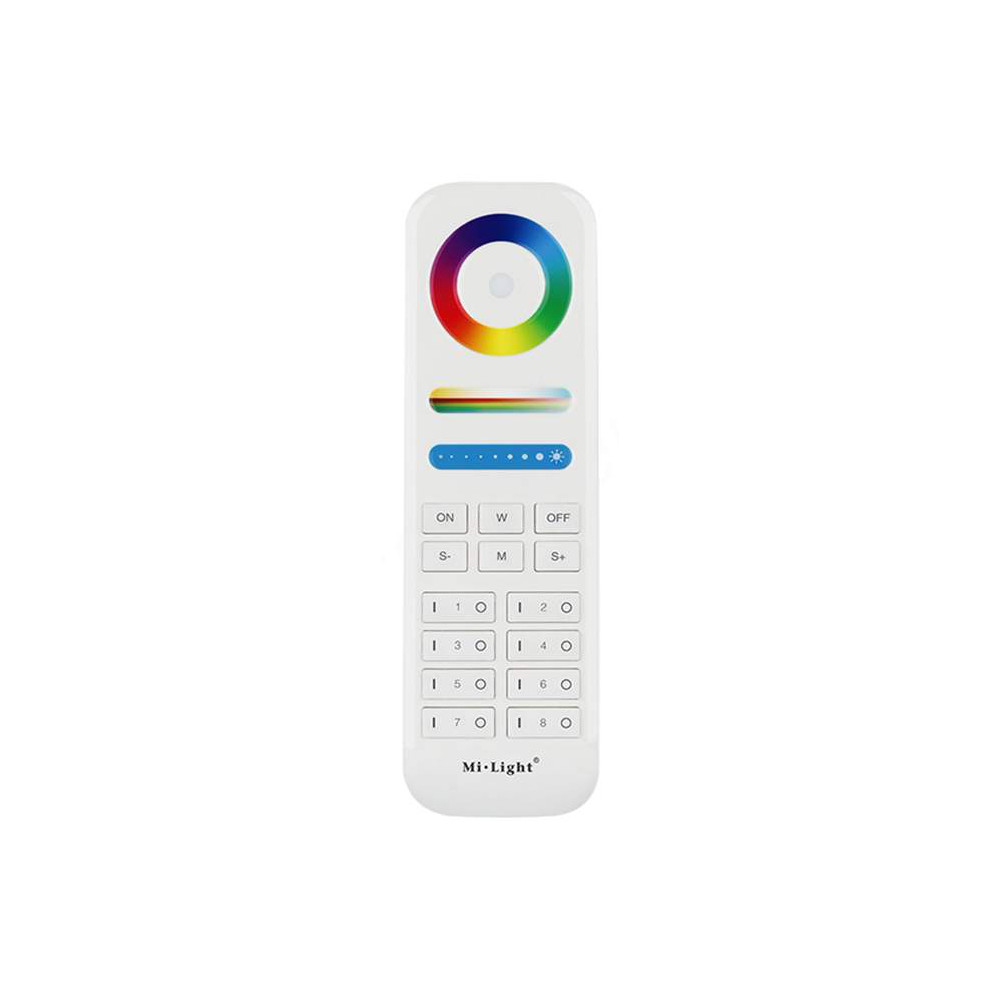

MiLight Pilot strefowy RGBWW FUT092

MiLight Pilot strefowy RGB+CCT FUT089

MiLight Pilot strefowy FUT096

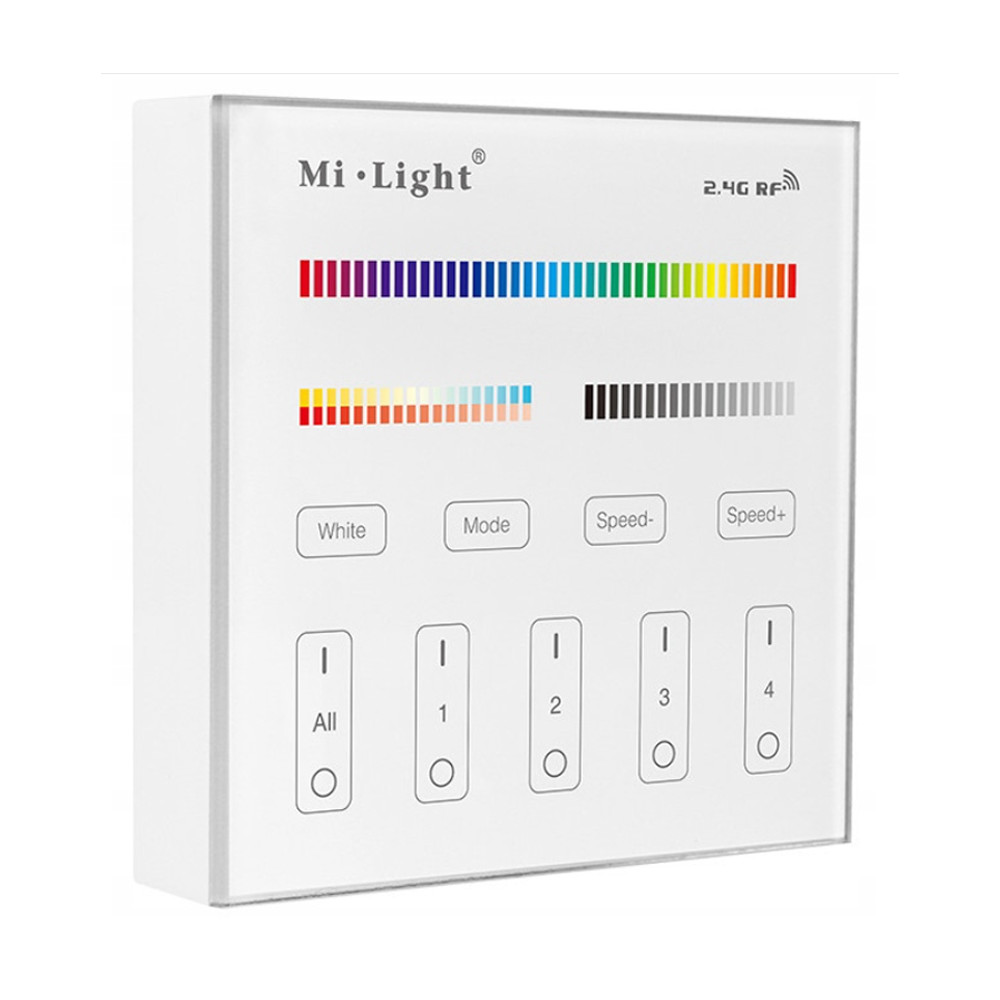

MiLight Pilot panelowy strefowy RGB / RGBW B3

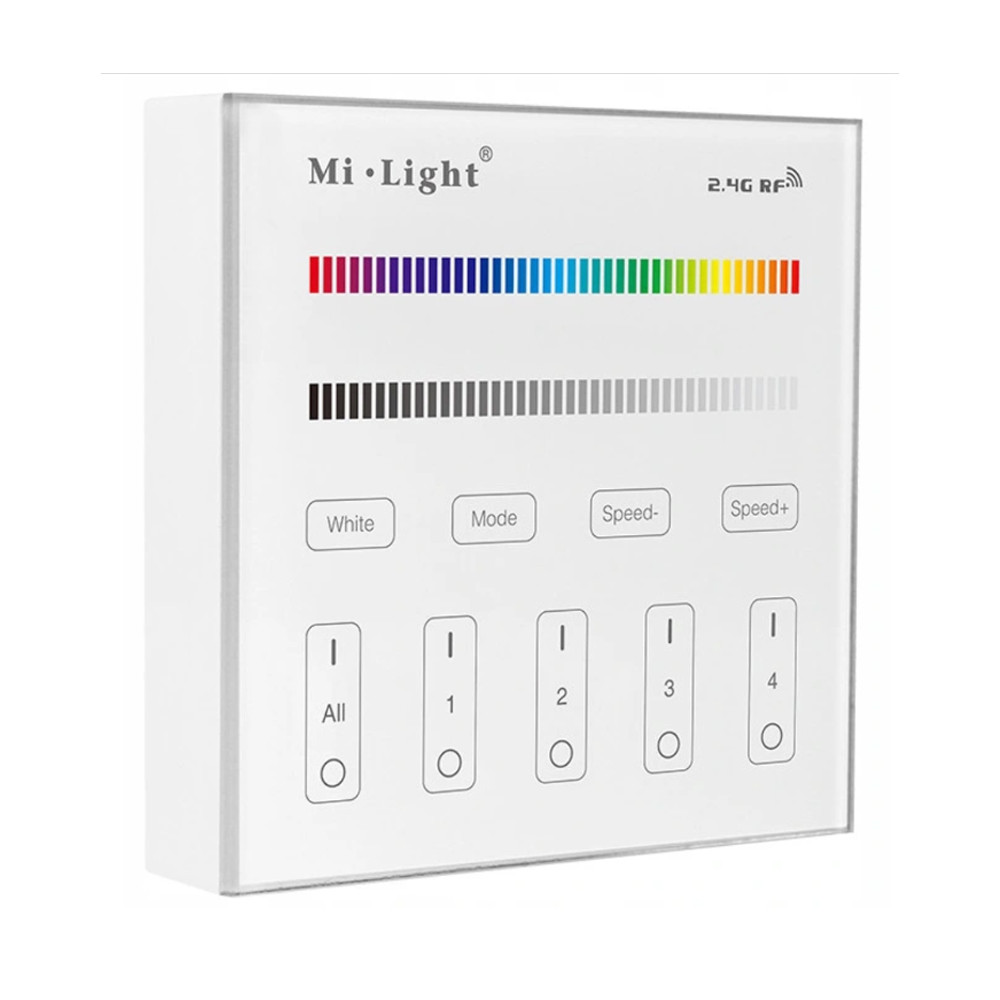

MiLight Pilot panelowy strefowy RGB + CCT B4

MiLight Pilot panelowy strefowy RGB / RGBW T3

MiLight Pilot panelowy strefowy RGB + CCT T4

Parowanie pilota ze sterownikiem:

Do każdego sterownika można przypisać konkretny pilot i indywidualną strefę (przyciski 5.). Jeżeli tego nie zrobimy, sterownik nie będzie

reagować na pilota.

Aby to zrobić należy:

• Podłączyć do sterownika cyfrowe diody LED

• Włączyć zasilanie do sterownika i w ciągu 2 sekund od włączenia nacisnąć krótko “M”, a potem “I” na jednym wybranym włączniku

       strefowym (5.). Taśma LED w momencie sparowania powinna zamigać. Więcej na temat możliwości sterowania i funkcji pilota

       dowiesz się z instrukcji obsługi sterownika K160M

Sterowanie z pilotem

• Włącznikiem głównym (1.) możemy gasić i zapalać oświetlenie. Aby uzyskać biały kolor, należy przytrzymać dłużej „I” na włączniku

    głównym bądź na włączniku strefowym (5.). Ciągłe naciskanie zmienia temperaturę barwy białej.

• Kołem kolorów (2.) wybieramy w jakim kolorze (lub zestawie kolorów) mają być tworzone efekty świetlne. Niektóre efekty (np.

    tęcza) nie reagują na koło kolorów

• Suwakiem jasności (3.) reguluje się jasność.

• Przyciskami programów (4.) „S-” oraz „S+” wybiera się potrzebny efekt.

• Długie przytrzymanie przycisku “S+” włącza tryb samoczynnej zmiany efektów (co 35 sekund).

• Przyciskiem „M” (4.) reguluje się prędkość efektów. Dłuższe przytrzymanie przycisku włącza tryb świecenia na jeden kolor (bez

    animacji)

• Włącznikami strefowymi (5.) przechodzi się w tryb sterowania wybranej strefy. Powrót ze sterowania wybraną strefą do sterowania

    wszystkim strefami następuje po dotknięciu włącznika głównego (1.)

• Suwak (6.) – reguluje nasycenie koloru.

• Suwak (7.) – zmiana temperatury barwy białej.

• Przycisk (8.) – włączenie koloru białego. Kolejne naciśnięcia zmienią temperaturę barwy białej.

Podłączenie przycisków "dzwonkowych"

Do sterownika K160M można podłączyć klawiaturę w postaci przycisków dzwonkowych (chwilowych). Zamiast przycisków można używać

także sygnałów z automatyki budynku (wejścia reagują na zwarcia do masy).

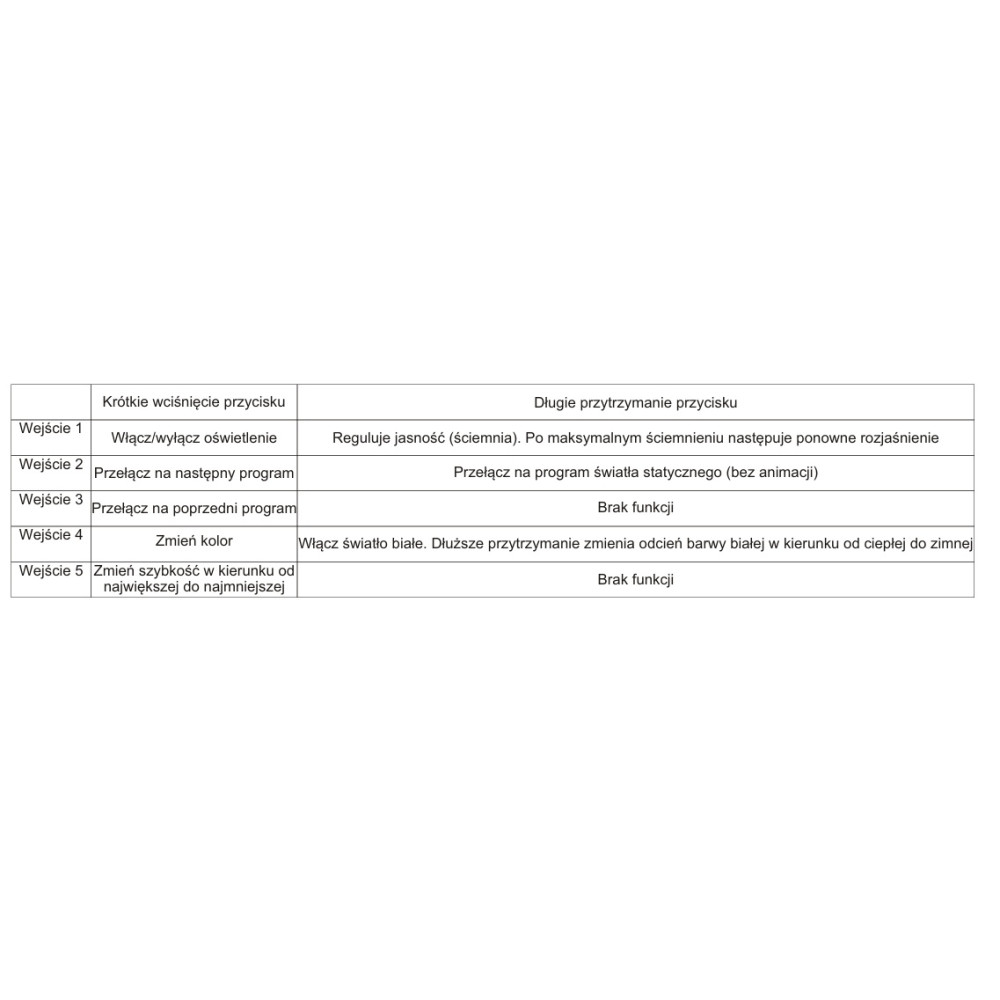

Wejścia dla przycisków oznaczone są: WEJ1,WEJ2,WEJ3,WEJ4,WEJ5. Przyciski mogą działać różnie w zależności od tego czy są naciśnięte

krótko czy przytrzymane.

Sterowanie aplikacją dzięki mostkowi Wi-Fi R240

Sterownik LED K160M umożliwia sterowanie oświetlaniem LED za pomocą aplikacji przy użyciu mostka Wi-Fi R240 (stworzonego

przez polskich programistów) Aplikację można wyświetlić na wybranym urządzeniu mobilnym: telefoni, tablecie, laptopie czy telewizorze.

Aplikacja umożliwia m.in. sterowanie barwami taśm LED, zmianę temperatury barwy białej, sterowanie statycznymi i dynamicznymi

efektami taśm LED. Zaletą jest  możliwość sterowania zegarowego, dzięki któremu możemy o dowolnej porze otrzymać wybrany efekt

świetlny. Istotną cechą jest również możliwość podzielenia oświetlenia na strefy nazwania ich czy zapamiętania dowolnych ustawień.

Elegant LED dostępna jest w sklepie Google Play, czyli obsłużymy ją przez najpopularniejsze obecnie smartfony na rynku. Jeżeli nie

korzystamy z aplikacji Android, możemy do tego celu wykorzystać dowolne urządzenie (tablet, komputer, TV) z przeglądarką

internetową. Do każdej aplikacji jest dołączona przejrzysta instrukcja obsługi, w której znajdziemy wszystkie potrzebne informacje.

Mostek Wi-Fi działa jak centrum dowodzenia i łączy się ze wszystkimi sterownikami Elegant znajdującymi się w zasięgu Twojej domowej

sieci Wi-Fi.

Pobierz aplikację na urządzenia Android

⇒ ⇒ Instrukcja Sterownik Elegant K160M ⇐ ⇐
