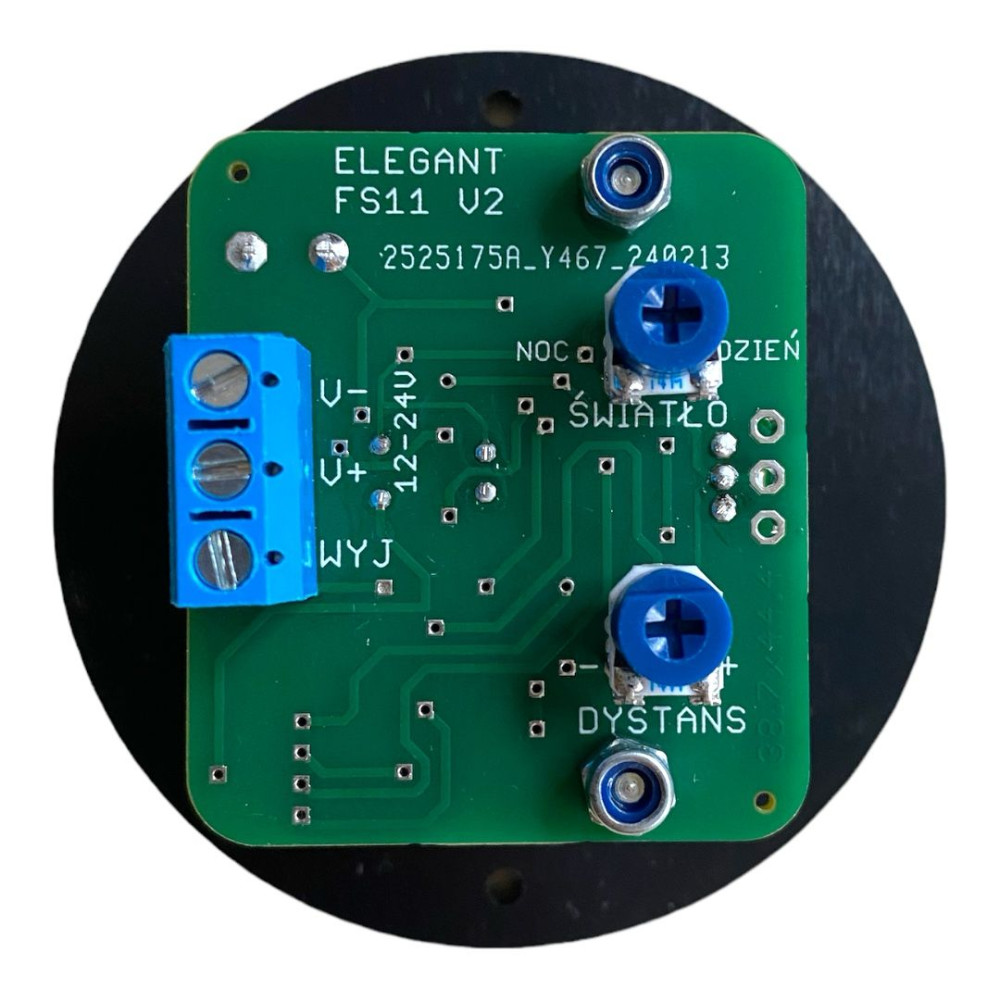

Czujnik ruchu z sensorem zmierzchu FS11 czarny

Czujnik zbliżeniowy FS11 firmy Elegant

przystosowany jest do wykrywania osoby wchodzącej na schody bądź przechodzącej korytarzem. Czujnik wykorzystuje sensor odbiciowy firmy Sharp, dzięki czemu jego działanie jest niezawodne. Czujnik posiada regulację dystansu zadziałania (odległości na jaką ma reagować) oraz regulację natężenia światła przy jakim czujnik zaczyna wykrywać ruch. Czujnik jest gotowy do wykrycia ruchu gdy żarzy się czerwona dioda.  Działanie sensora polega na wysyłaniu niewidzialnego promienia w kierunku wykrywanego obiektu. Promień ten odbija się od obiektu (np. nogi człowieka) i wraca do czujnika co pozwala na jego wykrycie. Nie są wymagane jakiekolwiek lusterka naprzeciwko czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt). Wyjście czujnika jest typu otwarty kolektor, stan niski jest stanem aktywnym. To znaczy, że na wyjściu pojawia się masa, kiedy czujnik wykryje obiekt. Zaświeci się jednocześnie czerwona dioda z przodu czujnika. Nie wolno zwierać wyjścia czujnika do plusa zasilania. Czujnik występuje również w wersji białej.

REGULACJA ŚWIATŁA

Przy pomocy małego, płaskiego śrubokręta, delikatnie obracając potencjometr opisany "Światło" z tyłu czujnika możemy go odpowiednio wyregulować. Kręcąc w prawo zwiększamy poziom natężenia światła przy którym czujnik zacznie reagować (będzie reagować, gdy będzie jaśniej)

REGULACJA DYSTANSU

Przy pomocy małego, płaskiego śrubokręta, delikatnie obracając potencjometr opisany "Dystans" z tyłu czujnika możemy go odpowiednio wyregulować. Kręcąc w prawo zwiększamy dystans-czujnik będzie wykrywał obiekty z większej odległości

Parametry urządzenia:

-napięcie zasilania: 12-24V

-wbudowany czujnik zmierzchu

-wymiary średnica x głębokość: 69 x 35mm

-wyjście typu otwarty kolektor, obciążalność 50mA. Aktywny stan niski.

-maksymalna odległość wykrywanych obiektów: 140cm

-minimalna odległość wykrywanych obiektów: 35cm

-kąt wykrywanych obiektów: tylko obiekty na wprost czujnika

Tutaj pobierzesz instrukcje czujnika FS11 (kliknij)
