Sterownik schodowy F220 umożliwia uzyskanie ,,rozwijającego się" podświetlenia schodów. Dzięki współpracy z obiciowymi czujnikami ruchu FS1 animacje podążają zgodnie z kierunkiem poruszania się osoby wchodzącej lub schodzącej po schodach. Zastosowanie czterech czujników odbiciowych rozwiązuje problem ,, martwej strefy" półpiętra. Schodząc z półpiętra będziemy uruchamiali tylko tą część oświetlenia która odpowiada za ,, dolną " część schodów. Analogicznie będzie w momencie wchodzenia z półpiętra na piętro. Dodatkowym atutem sterownika F220 jest różnorodność obsługiwanych układów scalonych. Dzięki przełącznikowi umieszczonemu na spodzie urządzenia wybieramy z jakim modelem taśmy oraz rodzajem układu scalanego ma współpracować sterownik. W zależności od modelu taśmy cyfrowej sterownik obsługuje od 35 do 50m taśmy cyfrowej 60d/m 24V.

Uniwersalny sterownik schodowy F220

Sterownik schodowy F220 to uniwersalne urządzenie współpracujące z każdym modelem cyfrowej taśmy LED. Dzięki przełącznikowi umieszczonemu na spodzie sterownika wybieramy z którym modelem taśmy cyfrowej ma współpracować sterownik. Zmiany ustawień dokonujemy za pomocą śrubokręta. Numery umieszczone wewnątrz ośmiokąta odpowiadają rodzają taśm cyfrowych LED

1. RGB WS2811 – 500 pikseli na każdym wyjściu (łącznie: 2×500)

2. RGBW SK6812 – 350 pikseli na każdym wyjściu (łącznie: 2×350)

3. RGBW TM1814 – 350 pikseli na każdym wyjściu (łącznie: 2×350)

4. CCT WS2811 – 500 pikseli na każdym wyjściu (łącznie: 2×500)

5. CCT TM1814 – 350 pikseli na każdym wyjściu (łącznie: 2×350)

6. MONO WS2811 – 500 pikseli na każdym wyjściu (łącznie: 2×500)

Parametry sterownika schodowo korytarzowego F220

• Wymiary: 60 x 84 x 30 mm
• Napięcie zasilania: 5...24V
• W zależności od modelu taśmy oraz układu scalonego sterownik może obsłużyć od 35 do 50m taśmy cyfrowej 60D/m 24V
• Funkcja animowanego podświetlania schodów
• animacja odtwarzana jest zgodnie z kierunkiem poruszania się osoby wychodzącej lub schodzącej po schodach
• współpracuje z 4 czujnikami ruchu ( polecamy FS1)- wersja dla obiektów z półpiętrami
• po wykryciu osoby na półpiętrze uruchamiana jest tylko część taśmy tzn. schodząc w dół uruchamiamy tylko ta część taśmy- górna będzie dalej wyłączona. Analogicznie będzie gdy będziemy wchodzili z półpiętra na piętro.
• wykrywa osoby wchodzące na schody (po przecięciu niewidzialnej wiązki następuje aktywacja czujnika)
• animacje ,,zwijają się" po ustalonym czasie
• pamięć ustawień ( w przypadku zaniku napięcia sterownik pamięta ustawienia)
• konfiguracja przy pomocy pilota FUT092 ( brak w zestawie)
• częstotliwość pracy pilota: 2.4GHz, zasilany bateriami 2 x AAA

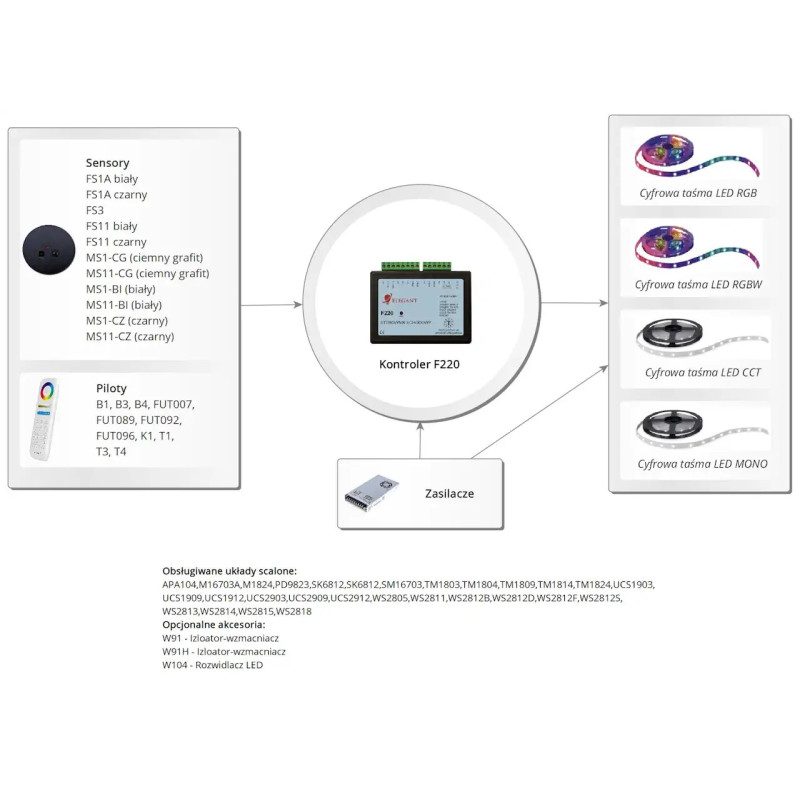

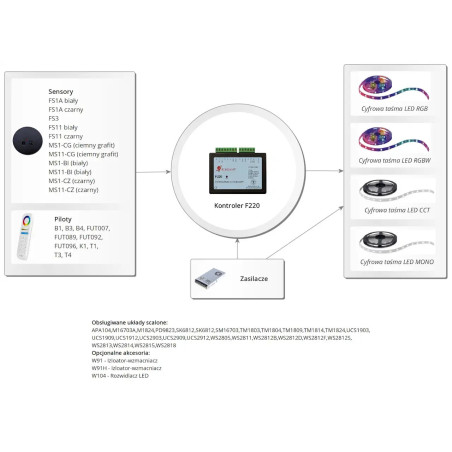

Sterownik F220 współpracuje z wieloma modelami taśm cyfrowych LED

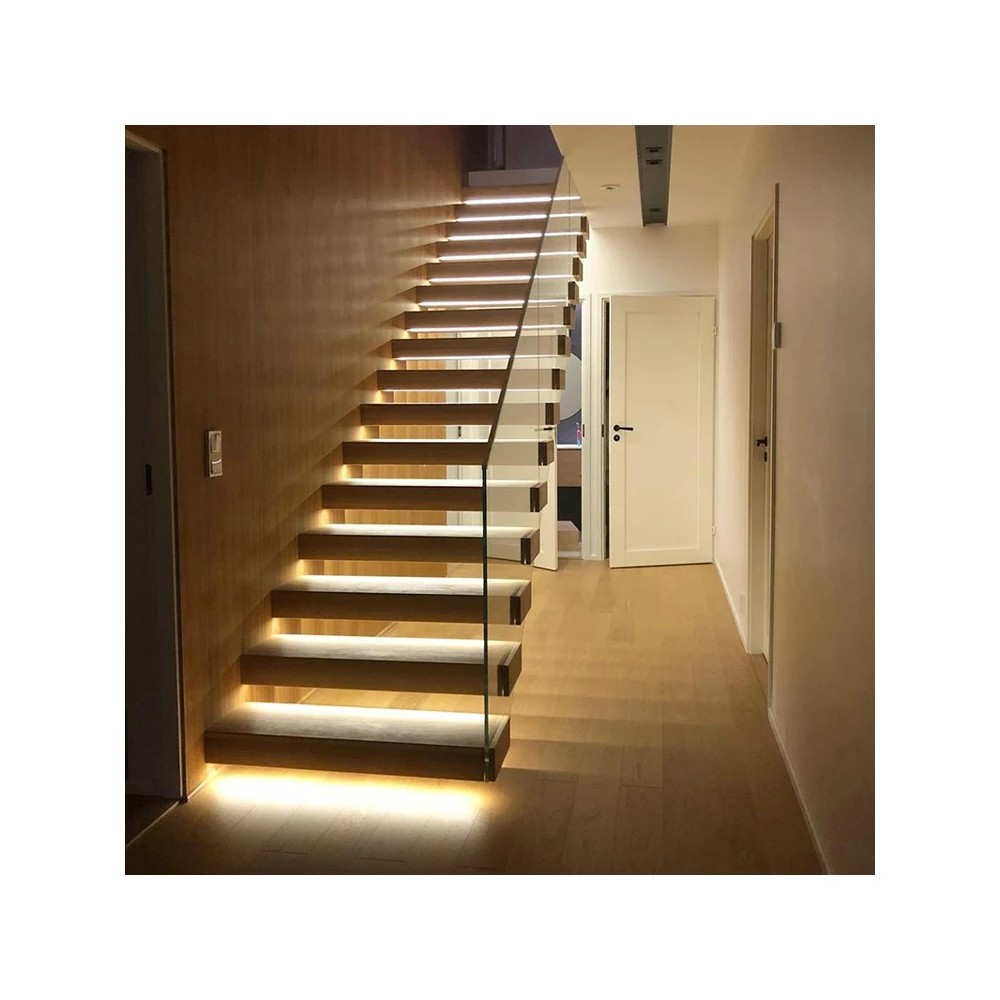

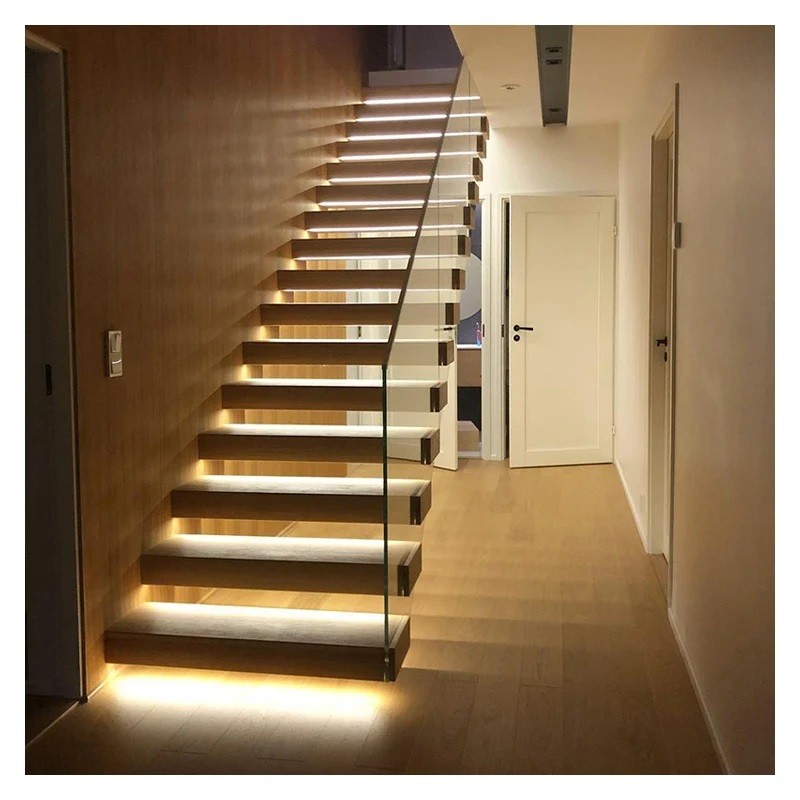

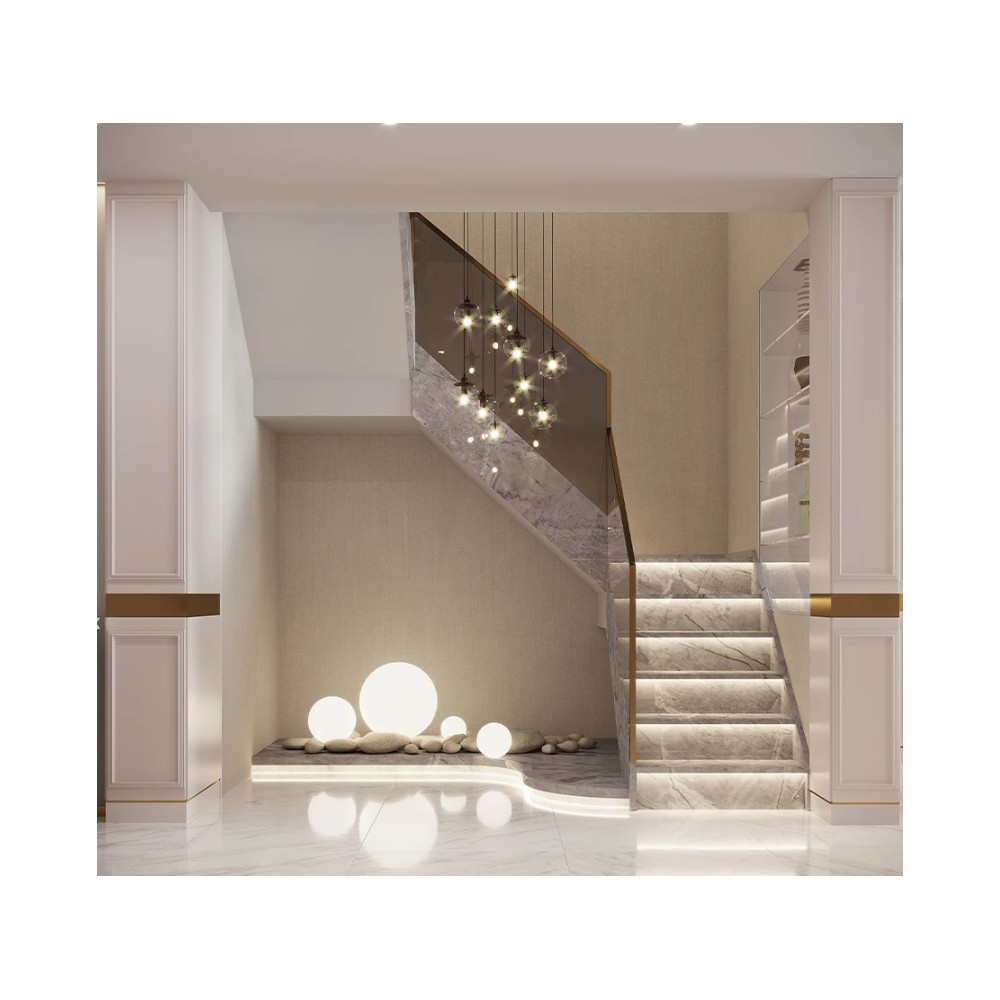

Przy aranżacji schodów użyto taśmy cyfrowej COB WS2811 barwa neutralna

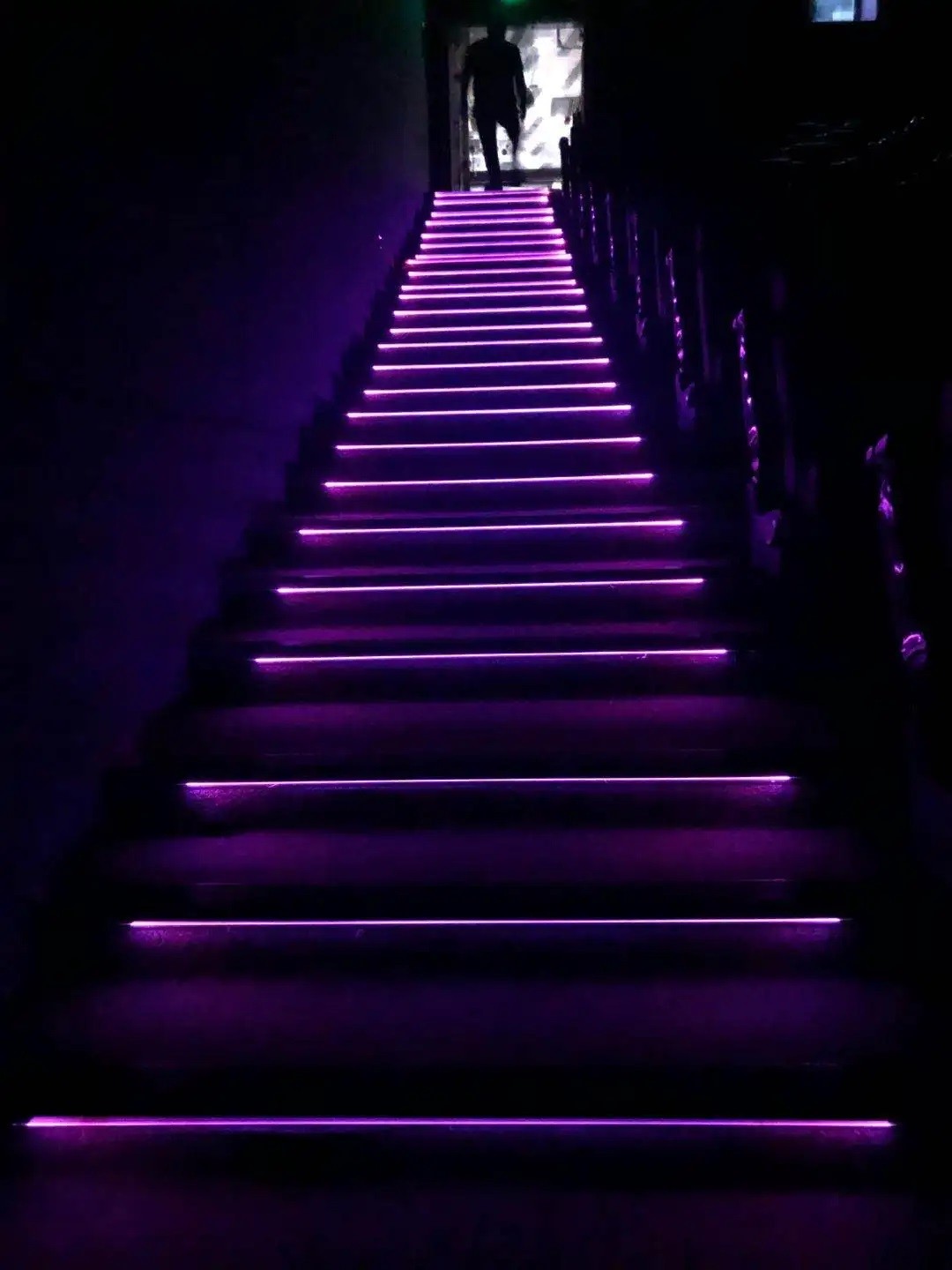

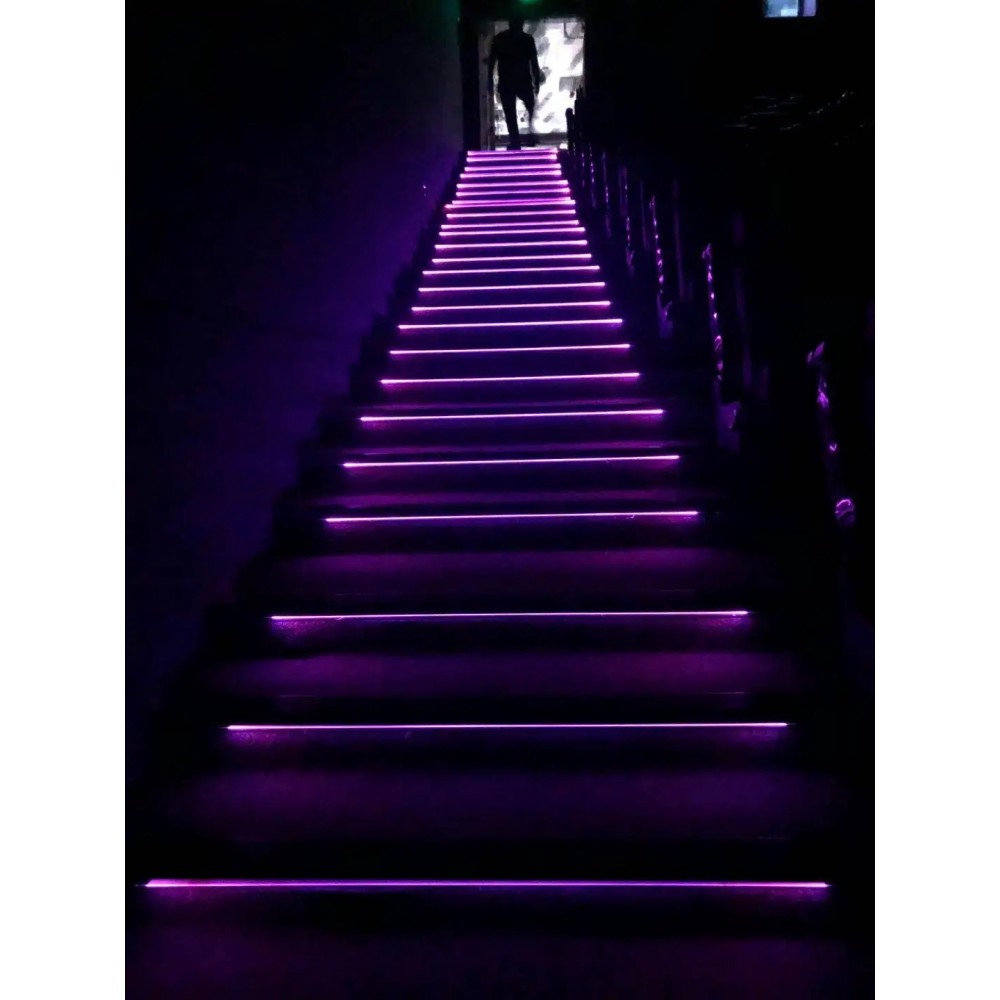

Do oświetlenia schodów użyto taśmy cyfrowej COB Ws2811 RGB

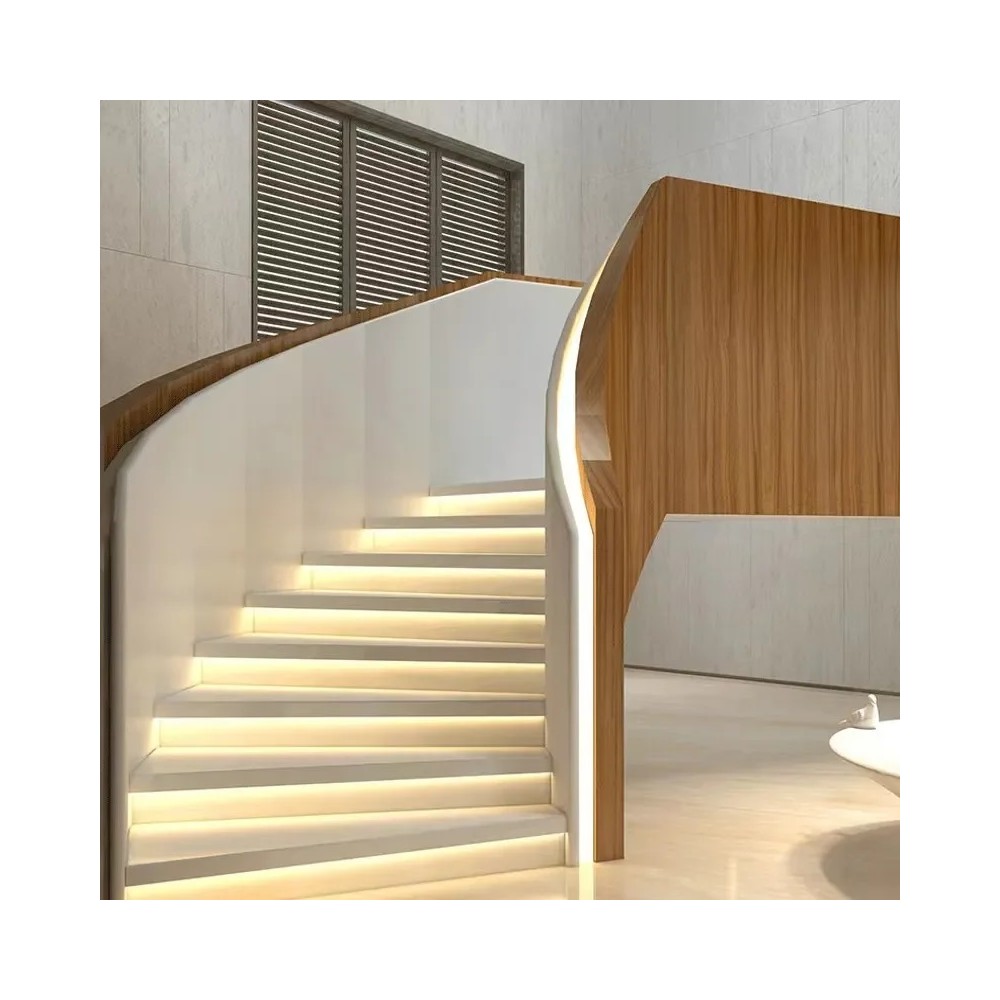

Do oświetlenia schodów użyto taśmy cyfrowej COB Ws2811 CCT

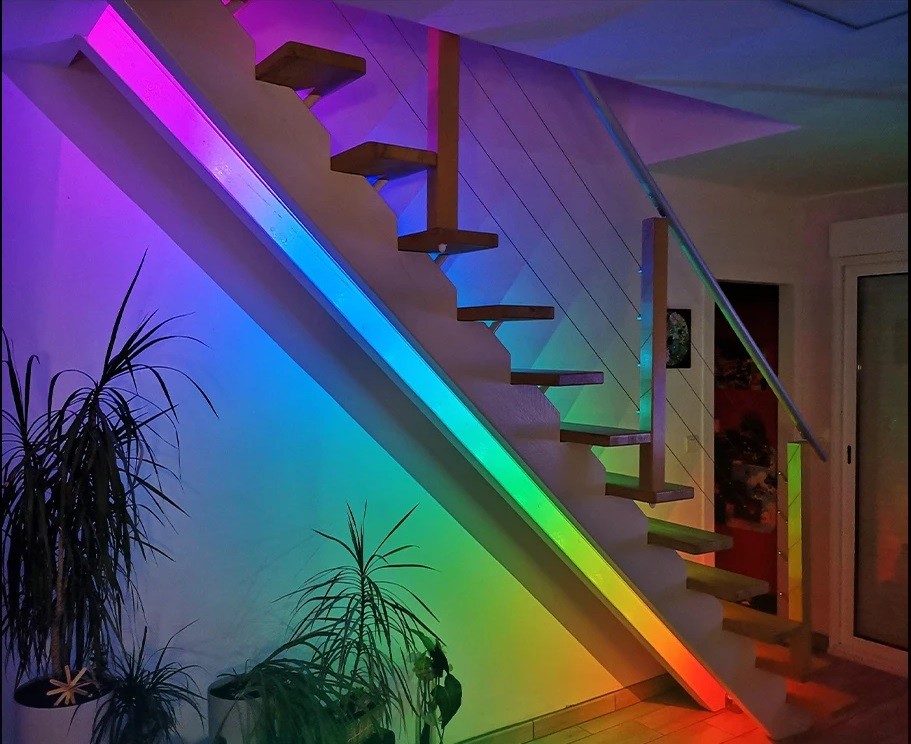

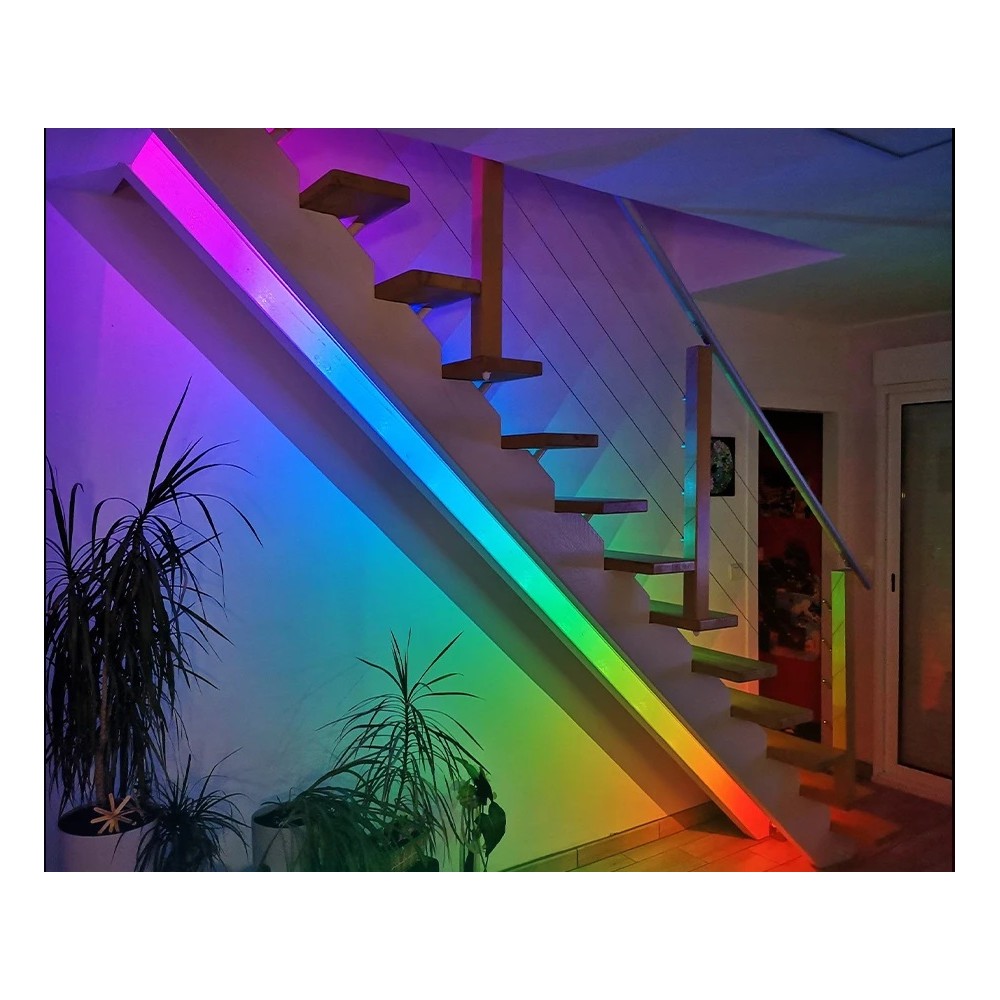

Aby uzyskać tak ciekawy efekt taśmę cyfrową Ws2811 RGB umieszczono w profilu aluminiowym ukrytym w elementach nośnych schodów.

Obsługiwane układy scalone: WS2811, WS2812S, WS2812B, WS2812D,WS2813, WS2815, WS2818, PD9823, SK6812, TM1803, TM1804, TM1809, TM1814, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104

Do obsługi sterownika niezbędny jest dedykowany pilot lub panel ścienny.


Tutaj pobierzesz instrukcję sterownika F220 (proszę kliknąć)
