Czujnik zbliżeniowy Elegant FS3 kwadratowy

Indeks:
765

Instrukcja czujnika zbliżeniowego Elegant FS3

Schodowy czujnik ruchu Elegant FS3 służy do automatycznego włączania oświetlenia na korytarzach i klatkach schodowych. Dzięki sensorowi optycznemu precyzyjnie wykrywa obecność człowieka bezpośrednio przed sobą i doskonale współpracuje ze sterownikami tej samej marki. Urządzenie pozwala na łatwą regulację zasięgu (od 35 do 140 cm) za pomocą pokrętła z tyłu obudowy.

  • Napięcie zasilania: 12V - 24V
  • Rodzaj czujnika: Ruchu
Zobacz wszystkie parametry
215,00 zł
Dostępny
Darmowa dostawa od 800 zł | Koszty dostaw
14 dni na zwrot
Zaprojektowane w Polsce
215,00 zł
Opis
Specyfikacja
215,00 zł

Opis

Czujnik ruchu schodowy FS3 pełni funkcję automatycznego włącznika światła. Po wykryciu osoby wchodzącej na schody lub przechodzącej korytarzem uruchamia podłączone do niego urządzenia na określony, ustawiony czas. Czujnik ruchu zbliżeniowy FS3 stanowi uzupełnienie naszej oferty sterowników schodowych, z którymi doskonale współpracuje. Wyposażony w sensor odbiciowy firmy Sharp, jest gwarancją sprawnego i niezawodnego działania. Czujnik FS3 to kwadratowy sensor przeznaczony do montażu w standardowej puszce instalacyjnej FI60mm.



REGULACJA CZUŁOŚCI

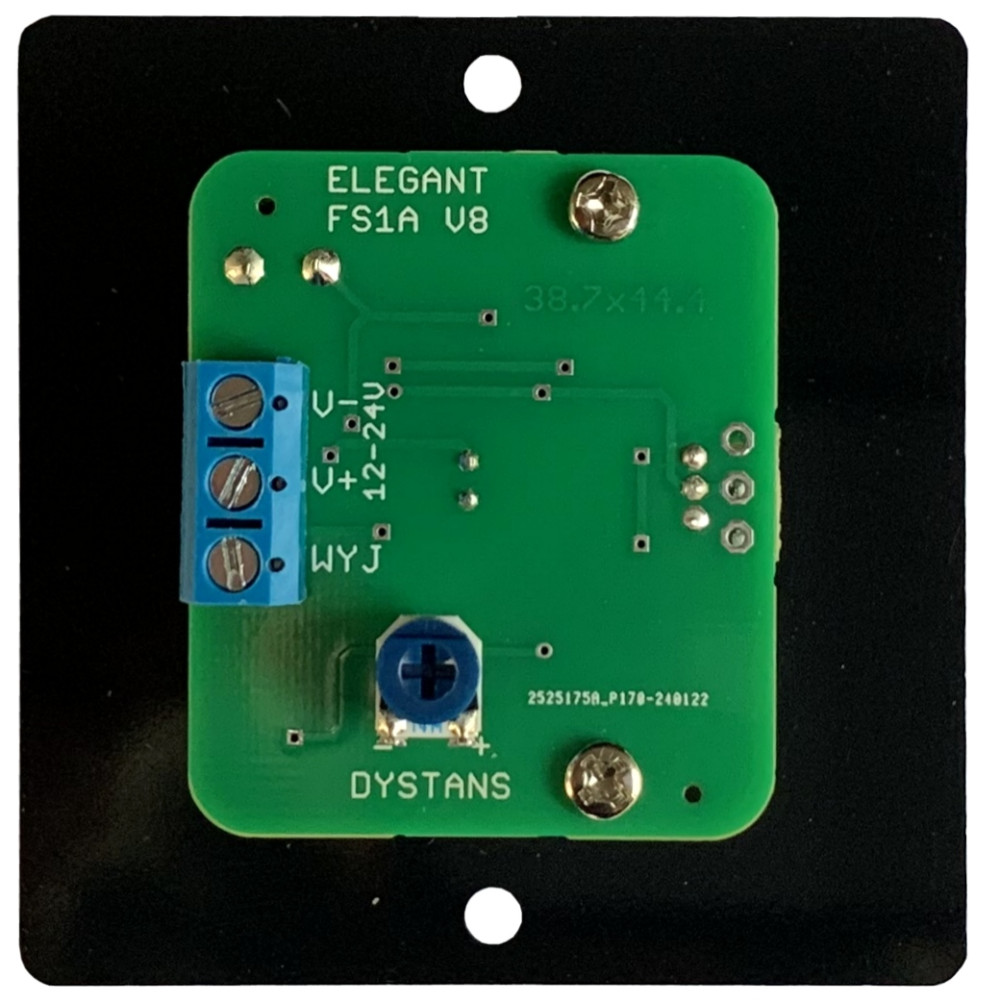

Przy pomocy małego, płaskiego śrubokręta, delikatnie obracając potencjometr opisany "Dystans" z tyłu czujnika możemy go odpowiednio

wyregulować. Kręcąc w prawo zwiększamy czułość, przez co czujnik będzie wykrywał obiekty z większej odległości. Kręcąc natomiast w lewo,


będzie odwrotnie.



ZASTOSOWANIE I INSTALACJA

Czujnik odbiciowy FS3 doskonale współpracuje z instalacją oświetlenia schodowego i korytarzowego. Będzie służył nam do


wykrywania ruchu i zapalania oświetlenia dla osoby wchodzącej po schodach bądź przechodzącej korytarzem.



W przypadku oświetlenia schodowego i korytarzowego w wersji RGB, doskonale sprawdzi się razem ze sterownikiem Elegant F20-1000.



Natomiast w przypadku oświetlenia schodowego i korytarzowego w wersji RGBW wybierzmy sterownik Elegant F22T-700.



Parametry urządzenia

·         Napięcie zasilania: 12-24V

·         Wymiary średnica x głębokość: 70 x 70 x 35mm

·         Wyjście typu otwarty kolektor, obciążalność 50mA. Aktywny stan niski.

·         Maksymalna odległość wykrywanych obiektów: 140cm

·         Minimalna odległość wykrywanych obiektów: 35cm

·         Kąt wykrywanych obiektów: tylko obiekty na wprost czujnika

⇒ ⇒ Instrukcja Czujnik zbliżeniowy Elegant FS3 ⇐ ⇐
