Włącznik zbliżeniowy z sensorem zmierzchu Elegant FS124 czarny

Włącznik zbliżeniowy FS124 firmy Elegant służy do automatycznego uruchamiania oświetlenia na określony czas. Przystosowany jest

do wykrywania osoby wchodzącej na schody bądź przechodzącej korytarzem. Włącznik wykorzystuje sensor odbiciowy firmy Sharp,

dzięki czemu jego działanie jest niezawodne. Czujnik posiada regulację czułości zadziałania (odległości na jaką ma reagować) oraz czasu

na który zostanie włączone oświetlenie (od 5 do 90 sekund). Włączanie i wyłączanie oświetlenia przebiega w sposób płynny (rozjaśnianie

i wygaszanie). Działanie sensora polega na wysyłaniu niewidzialnego promienia w kierunku wykrywanego obiektu. Promień ten odbija się

od obiektu (np. nogi człowieka) i wraca do czujnika co pozwala na jego wykrycie. Nie są wymagane jakiekolwiek lusterka naprzeciwko

czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt). Kiedy włącznik wykryje obiekt zaświeci się jednocześnie czerwona dioda z

przodu czujnika.

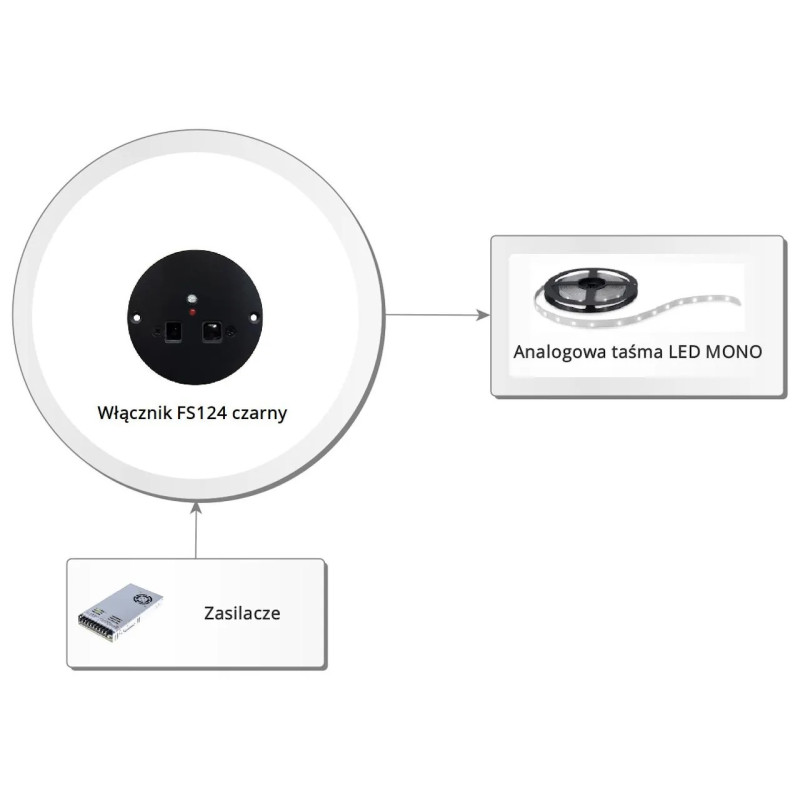

Urządzenie może współpracować ze wzmacniaczami LED.

Włącznik przystosowany jest do montażu w zwykłej puszce instalacyjnej 60mm.

Włącznik występuje również w wersji białej, dostępnej TUTAJ.

REGULACJA CZASU WŁĄCZENIA OŚWIETLENIA

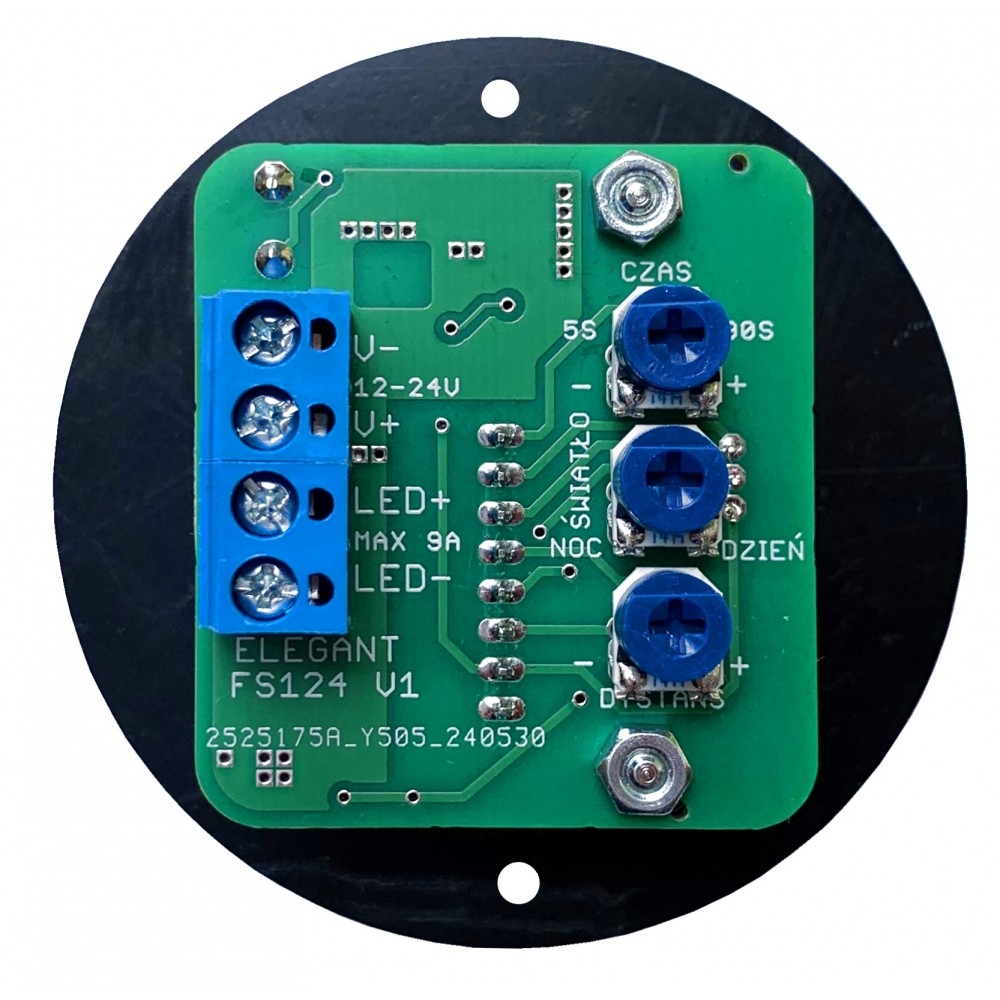

Przy pomocy małego, płaskiego śrubokręta, delikatnie obracając potencjometr opisany "DYSTANS" z tyłu włącznika możemy go

odpowiednio wyregulować. Kręcąc w prawo zwiększamy czułość, przez co czujnik będzie wykrywał obiekty z większej odległości. Kręcąc

natomiast w lewo, będzie odwrotnie.

Regulacja czasu wŁączania Oświetlenia

Obracanie delikatnie potencjometrem opisanym "CZAS” z tyłu włącznika. Kręcąc w prawo zwiększamy czas na jaki włączy się oświetlenie. Zakres regulacji wynosi od 5 do 90 sekund.

Regulacja Światła

Za pomocą małego płaskiego śrubokręta obracamy delikatnie potencjometrem opisanym “ŚWIATŁO” z tyłu czujnika. Kręcąc w lewo zmniejszmy poziom natężenia oświetlenia przy którym czujnik zacznie reagować (będzie reagował, gdy będzie ciemniej). Przekręcając potencjometr maksymalnie w prawo, czujnik będzie reagował przy każdym natężeniu oświetlenia.Przy takim ustawieniu czerwona dioda NIE będzie się żarzyć.

PARAMETRY WŁĄCZNIKA FS124

• maksymalna odległość wykrywanych obiektów 140cm,

• minimalna odległość wykrywanych obiektów 35cm.
• kąt wykrywanych obiektów : tylko obiekty na wprost czujnika
