Czujnik zbliżeniowy Elegant FS1 biały
Zadzwoń i zamów przez telefon.
Skontaktuj się z nami a przedstawimy najlepsze warunki współpracy.
Czujnik zbliżeniowy FS1A firmy Elegant przystosowany jest do wykrywania osoby wchodzącej na schody bądź przechodzącej
korytarzem. Czujnik wykorzystuje sensor odbiciowy firmy Sharp, dzięki czemu jego działanie jest niezawodne. Czujnik posiada regulację
czułości zadziałania (odległości na jaką ma reagować). Działanie sensora polega na wysyłaniu niewidzialnego promienia w kierunku
wykrywanego obiektu. Promień ten odbija się od obiektu (np. nogi człowieka) i wraca do czujnika co pozwala na jego wykrycie. Nie są
wymagane jakiekolwiek lusterka naprzeciwko czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt). Wyjście czujnika jest typu
otwarty kolektor, stan niski jest stanem aktywnym. To znaczy, że na wyjściu pojawia się masa, kiedy czujnik wykryje obiekt. Zaświeci się
jednocześnie czerwona dioda z przodu czujnika. Nie wolno zwierać wyjśia czujnika do plusa zasilania.
Czujnik występuje również w wersji czarnej, dostępnej TUTAJ.

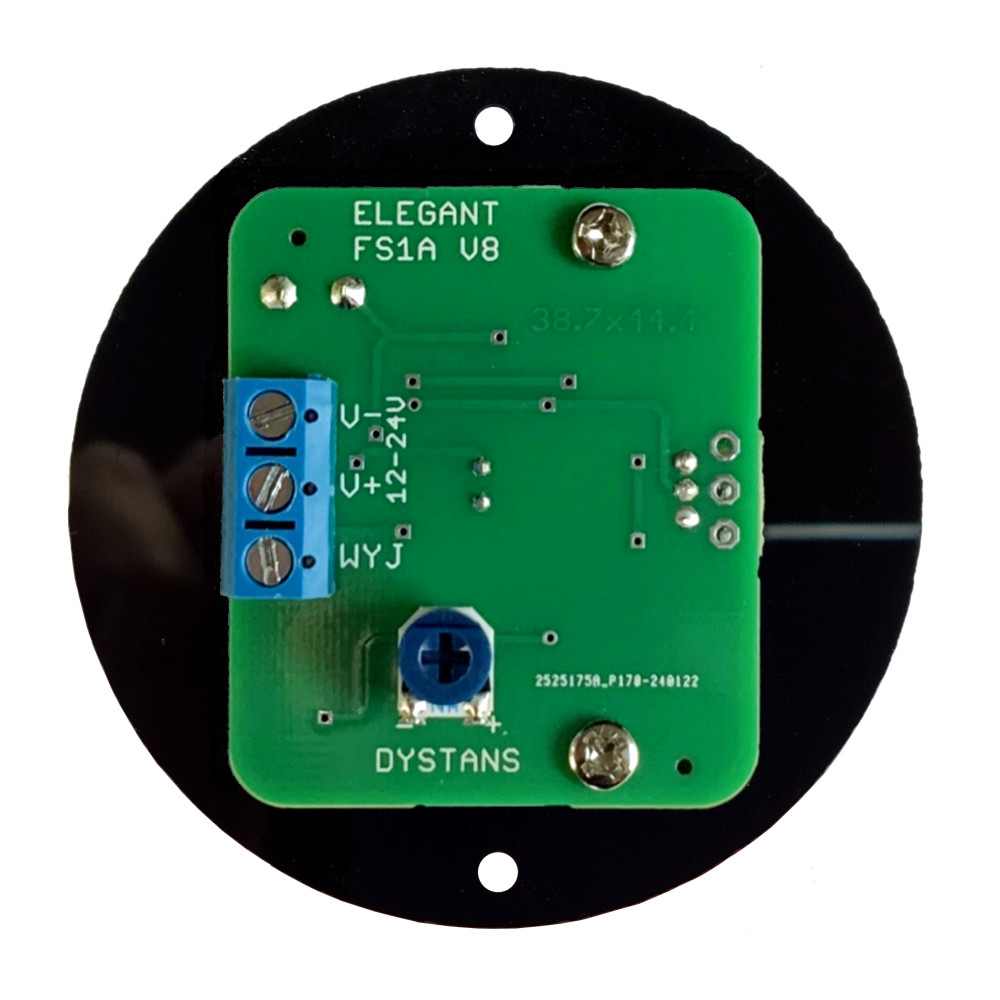

REGULACJA CZUŁOŚCI
Przy pomocy małego, płaskiego śrubokręta, delikatnie obracając potencjometr opisany "Czułość" z tyłu czujnika możemy go odpowiednio
wyregulować. Kręcąc w prawo zwiększamy czułość, przez co czujnik będzie wykrywał obiekty z większej odległości. Kręcąc natomiast w lewo,
będzie odwrotnie.

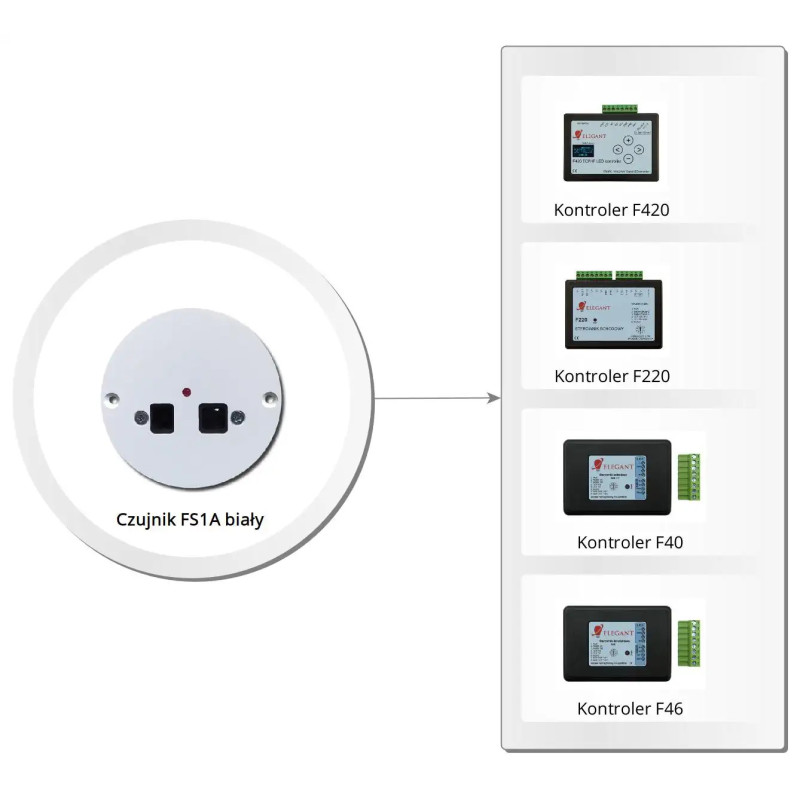

ZASTOSOWANIE I INSTALACJA
Czujnik odbiciowy FS1 doskonale współpracuje z instalacją oświetlenia schodowego i korytarzowego. Będzie służył nam do
wykrywania ruchu i zapalania oświetlenia dla osoby wchodzącej po schodach bądź przechodzącej korytarzem.
W przypadku oświetlenia schodowego i korytarzowego w wersji RGB, doskonale sprawdzi się razem ze sterownikiem Elegant F20-1000.
Natomiast w przypadku oświetlenia schodowego i korytarzowego w wersji RGBW wybierzmy sterownik Elegant F22T-700.
⇒ ⇒ Instrukcja Czujnik zbliżeniowy Elegant FS1 ⇐ ⇐
Napiecie zasilania |
12-24V |
Wymiary (mm) |
69 x 35 |
Obciążalność |
50mA |
Temperatura otoczenia |
od +1°C do +40°C |
Wilgotność względna |
od 30% do 75% |
Opis
- Napięcie zasilania
- 12V - 24V
- Rodzaj czujnika
- Ruchu
