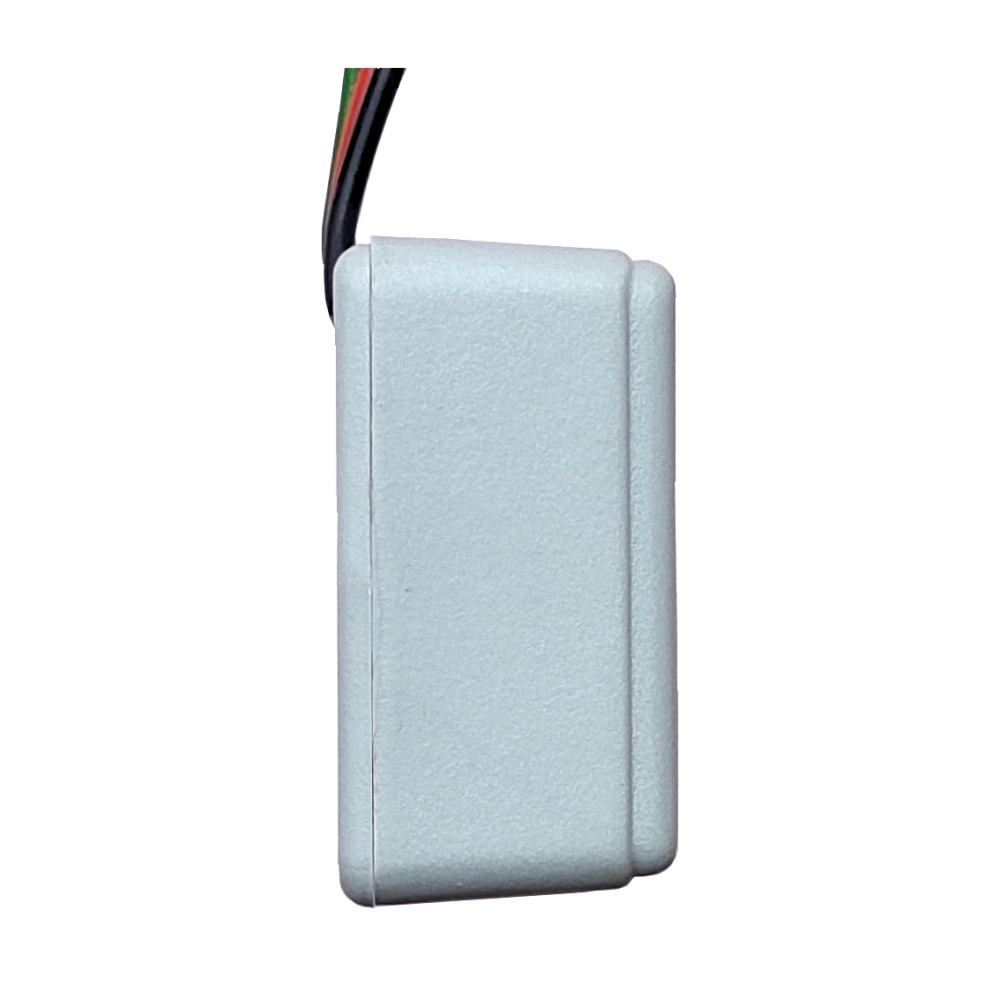

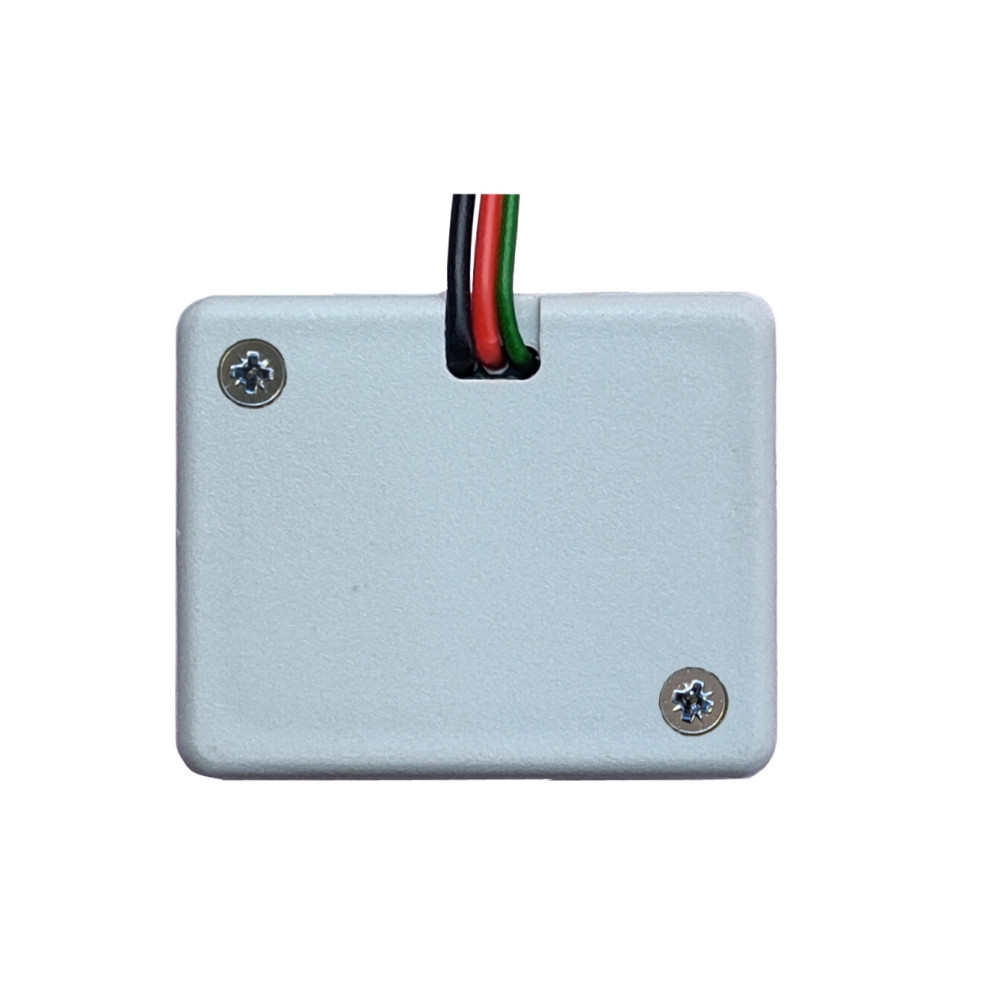

Czujnik zbliżeniowy Elegant FS2

Czujnik zbliżeniowy FS2 firmy Elegant przystosowany jest do wykrywania osoby wchodzącej na schody bądź przechodzącej

korytarzem. Czujnik wykorzystuje sensor odbiciowy firmy Sharp, dzięki czemu jego działanie jest niezawodne. Czujnik posiada regulację

czułości zadziałania (odległości na jaką ma reagować). Działanie sensora polega na wysyłaniu niewidzialnego promienia w kierunku

wykrywanego obiektu. Promień ten odbija się od obiektu (np. nogi człowieka) i wraca do czujnika co pozwala na jego wykrycie. Nie są

wymagane jakiekolwiek lusterka naprzeciwko czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt). Wyjście czujnika jest typu

otwarty kolektor, stan niski jest stanem aktywnym. To znaczy, że na wyjściu pojawia się masa, kiedy czujnik wykryje obiekt. Zaświeci się

jednocześnie czerwona dioda z przodu czujnika. Nie wolno zwierać wyjśia czujnika do plusa zasilania.

REGULACJA CZUŁOŚCI

Przy pomocy małego, płaskiego śrubokręta, obracamy delikatnie potencjometrem przez otwór  znajdujący się z przodu czujnika. Kręcąc w

prawo zwiększamy czułość, przez co czujnik będzie wykrywał obiekty z większej odległości. Kręcąc natomiast w lewo, będzie odwrotnie.

PARAMETRY CZUJNIKA FS2

• długość przewodów 25cm,

• maksymalna odległość wykrywanych obiektów 80cm,

• minimalna odległość wykrywanych obiektów 20cm.
