Zestaw zawiera:

• Uniwersalny sterownik Schodowy F220

• 4x czujnik ruchu FS11 z wbudowanym czujnikiem zmierzchu ( dostępny w wersji czarnej lub białej, przy składaniu zamówienia proszę podać którą wersję Państwo wybierają. Standardowo wysyłam wersję białą)

• Pilot FUT089 do konfiguracji sterownika

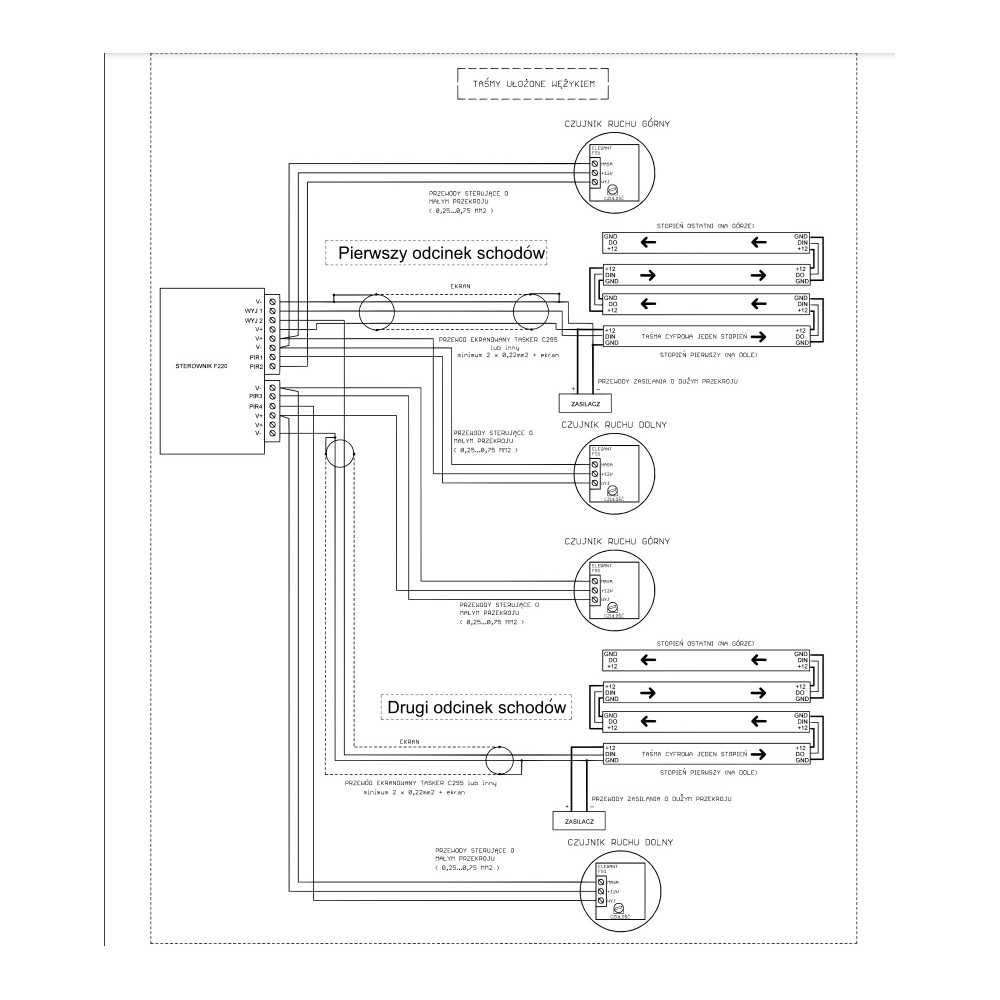

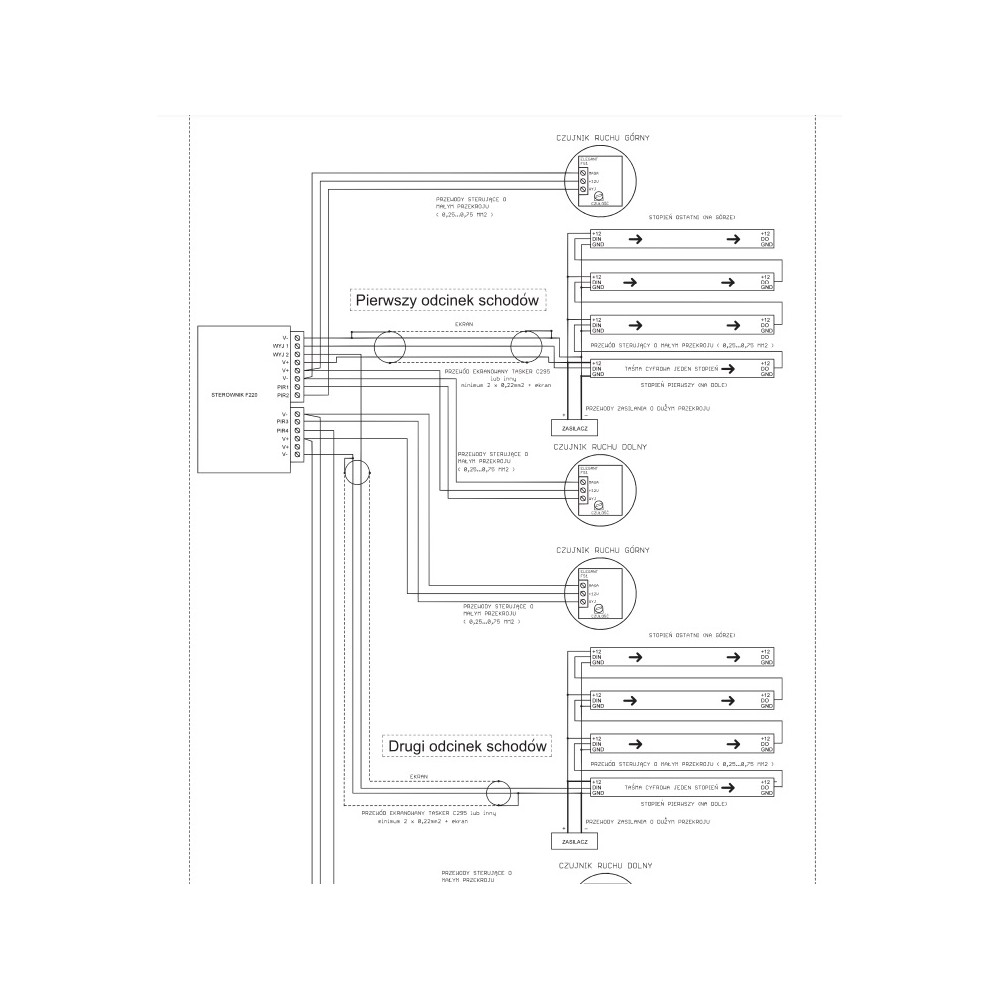

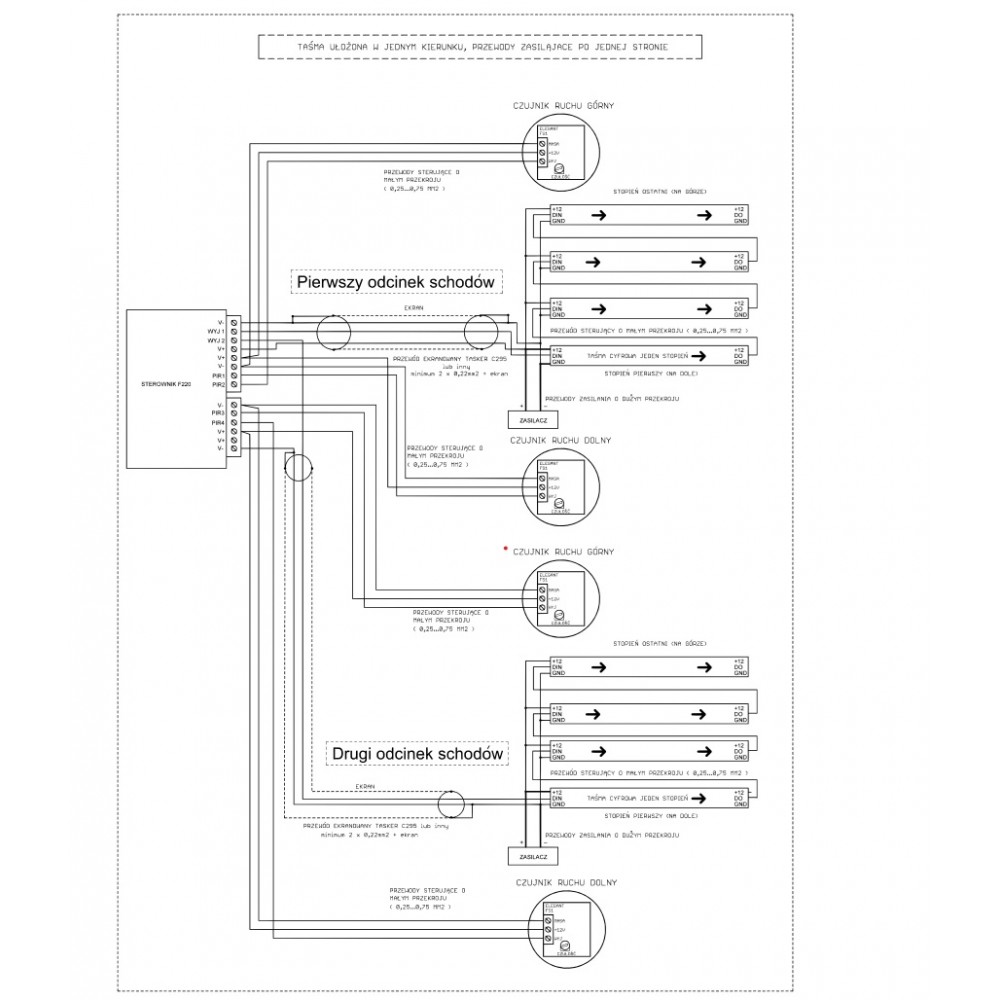

Sterownik schodowy F220 umożliwia uzyskanie ,,rozwijającego się" podświetlenia schodów. Dzięki współpracy z obiciowymi czujnikami ruchu FS1 animacje podążają zgodnie z kierunkiem poruszania się osoby wchodzącej lub schodzącej po schodach. Zastosowanie czterech czujników odbiciowych rozwiązuje problem ,, martwej strefy" półpiętra. Schodząc z półpiętra będziemy uruchamiali tylko tą część oświetlenia która odpowiada za ,, dolną " część schodów. Analogicznie będzie w momencie wchodzenia z półpiętra na piętro. Dodatkowym atutem sterownika F220 jest różnorodność obsługiwanych układów scalonych. Dzięki przełącznikowi umieszczonemu na spodzie urządzenia wybieramy z jakim modelem taśmy oraz rodzajem układu scalanego ma współpracować sterownik. W zależności od modelu taśmy cyfrowej sterownik obsługuje od 35 do 50m taśmy cyfrowej 60d/m 24V.

Uniwersalny sterownik schodowy F220

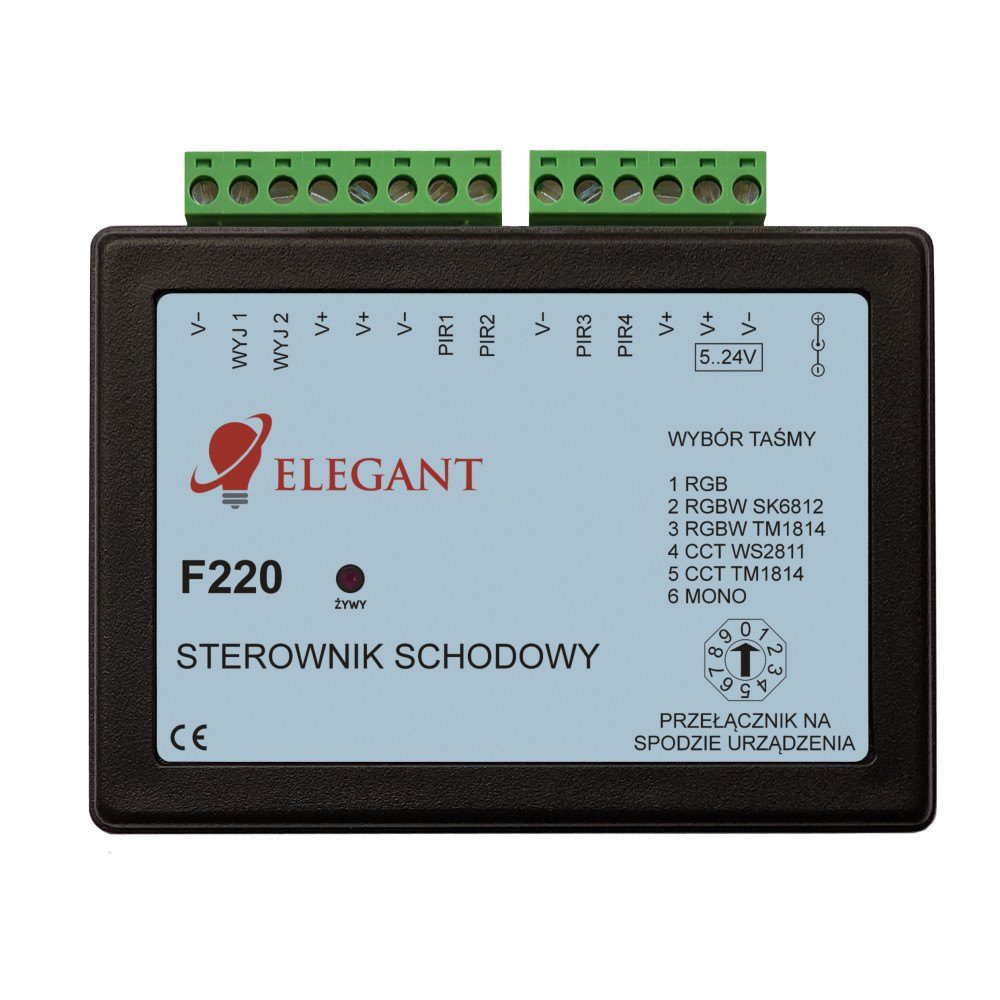

Sterownik schodowy F220 to uniwersalne urządzenie współpracujące z każdym modelem cyfrowej taśmy LED. Dzięki przełącznikowi umieszczonemu na spodzie sterownika wybieramy z którym modelem taśmy cyfrowej ma współpracować sterownik. Zmiany ustawień dokonujemy za pomocą śrubokręta. Numery umieszczone wewnątrz ośmiokąta odpowiadają rodzajom taśm cyfrowych LED.

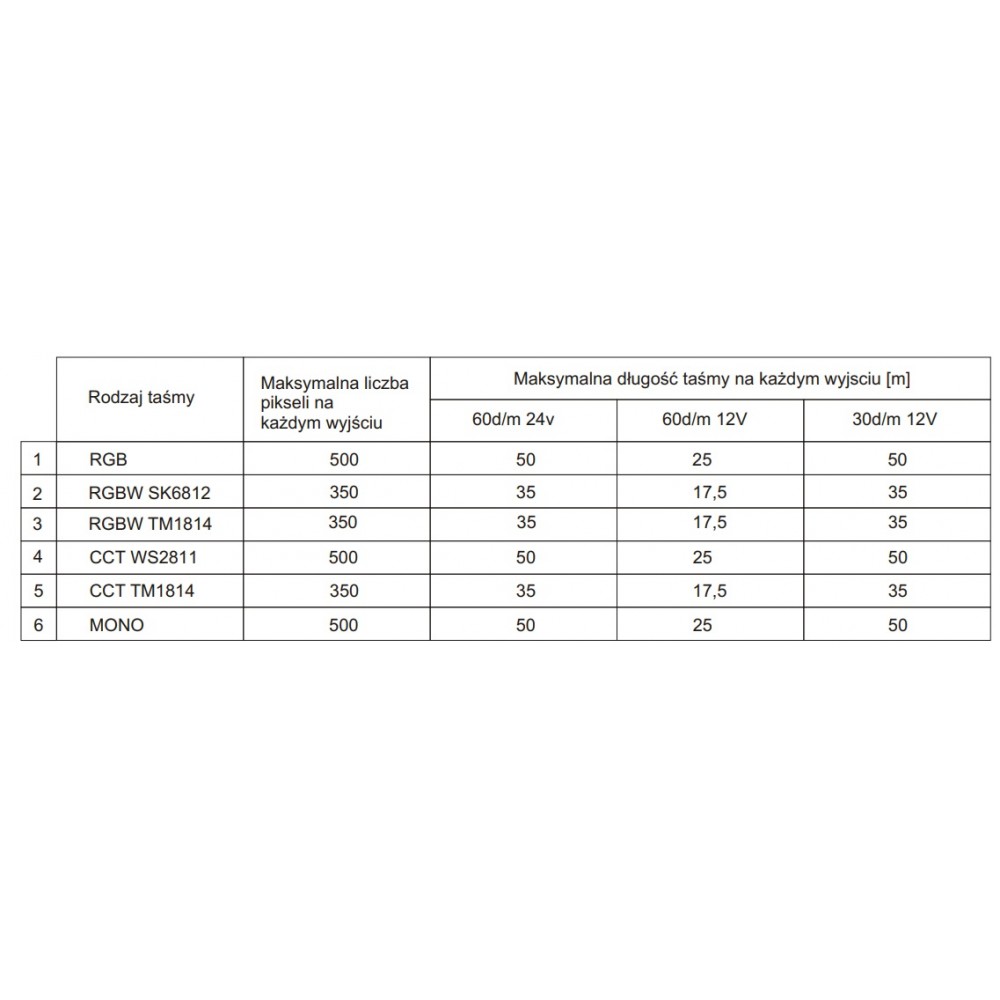

Tabelka ilustrująca ilość obsługiwanych pikseli w zależności od modelu taśmy cyfrowej.

Parametry sterownika schodowo korytarzowego F220

• Wymiary: 60 x 84 x 30 mm
• Napięcie zasilania: 5...24V
• W zależności od modelu taśmy oraz układu scalonego sterownik może obsłużyć od 35 do 50m taśmy cyfrowej 60D/m 24V
• Funkcja animowanego podświetlania schodów
• animacja odtwarzana jest zgodnie z kierunkiem poruszania się osoby wychodzącej lub schodzącej po schodach
• współpracuje z 4 czujnikami ruchu ( polecamy FS1)- wersja dla obiektów z półpiętrami
• po wykryciu osoby na półpiętrze uruchamiana jest tylko część taśmy tzn. schodząc w dół uruchamiamy tylko ta część taśmy- górna będzie dalej wyłączona. Analogicznie będzie gdy będziemy wchodzili z półpiętra na piętro.
• wykrywa osoby wchodzące na schody (po przecięciu niewidzialnej wiązki następuje aktywacja czujnika)
• animacje ,,zwijają się" po ustalonym czasie
• pamięć ustawień ( w przypadku zaniku napięcia sterownik pamięta ustawienia)
• konfiguracja przy pomocy pilota FUT092 ( brak w zestawie)
• częstotliwość pracy pilota: 2.4GHz, zasilany bateriami 2 x AAA

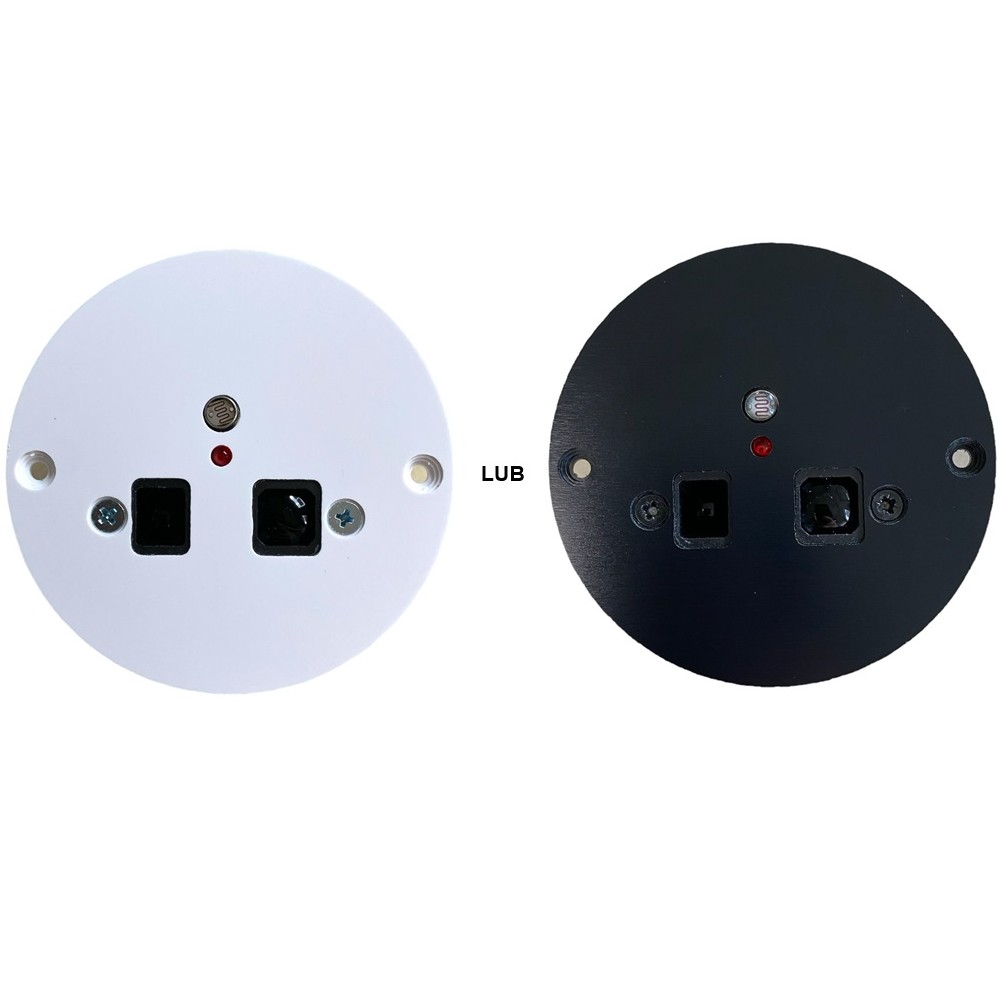

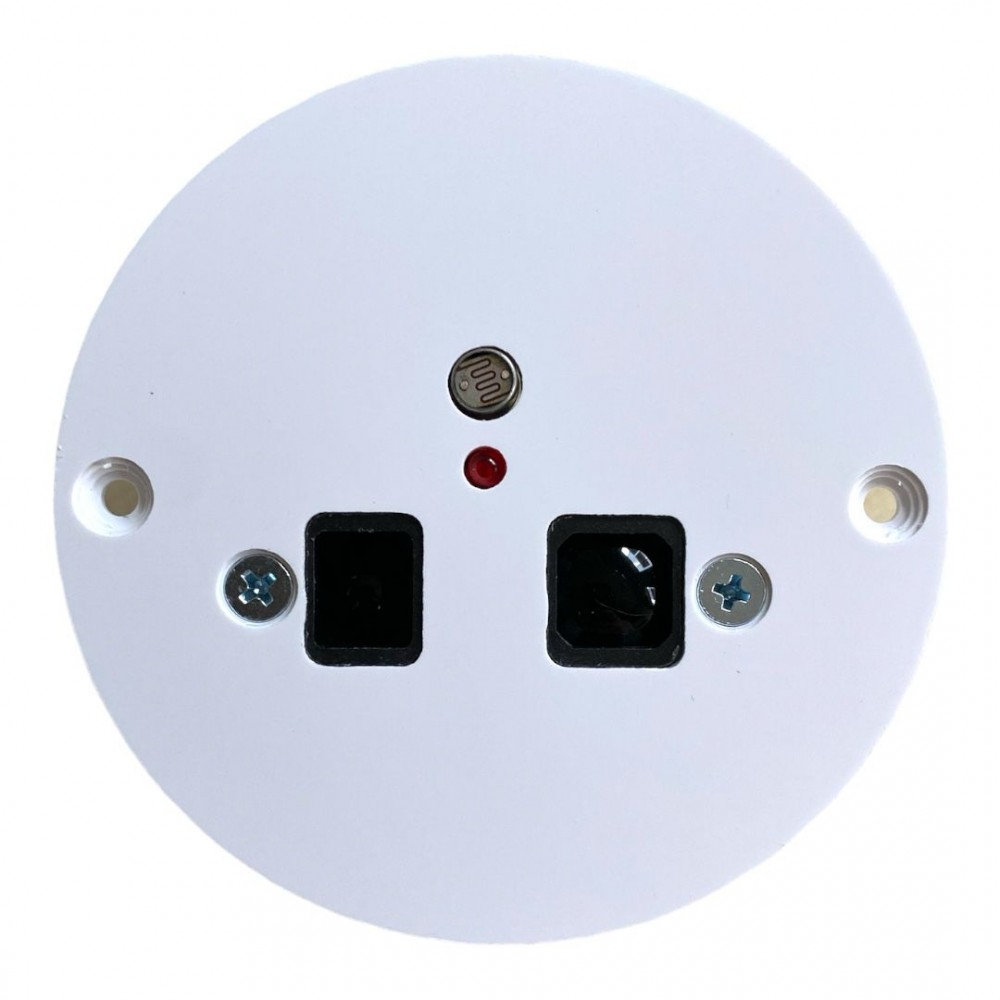

Czujnik ruchu FS11 z wbudowanym czujnikiem zmierzchu

Czujnik FS11 przystosowany jest do wykrywania osoby wchodzącej na schody bądź przechodzącej korytarzem. Czujnik wykorzystuje sensor odbiciowy firmy Sharp, dzięki czemu jego działanie jest niezawodne. Czujnik posiada regulację dystansu zadziałania (odległości na jaką ma reagować) oraz regulację natężenia światła przy jakim czujnik zaczyna wykrywać ruch. Czujnik jest gotowy do wykrycia ruchu gdy żarzy się czerwona dioda.  Działanie sensora polega na wysyłaniu niewidzialnego promienia w kierunku wykrywanego obiektu. Promień ten odbija się od obiektu (np. nogi człowieka) i wraca do czujnika co pozwala na jego wykrycie. Nie są wymagane jakiekolwiek lusterka naprzeciwko czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt). Wyjście czujnika jest typu otwarty kolektor, stan niski jest stanem aktywnym. To znaczy, że na wyjściu pojawia się masa, kiedy czujnik wykryje obiekt. Zaświeci się jednocześnie czerwona dioda z przodu czujnika. Nie wolno zwierać wyjścia czujnika do plusa zasilania. Czujnik występuje również w wersji czarnej.

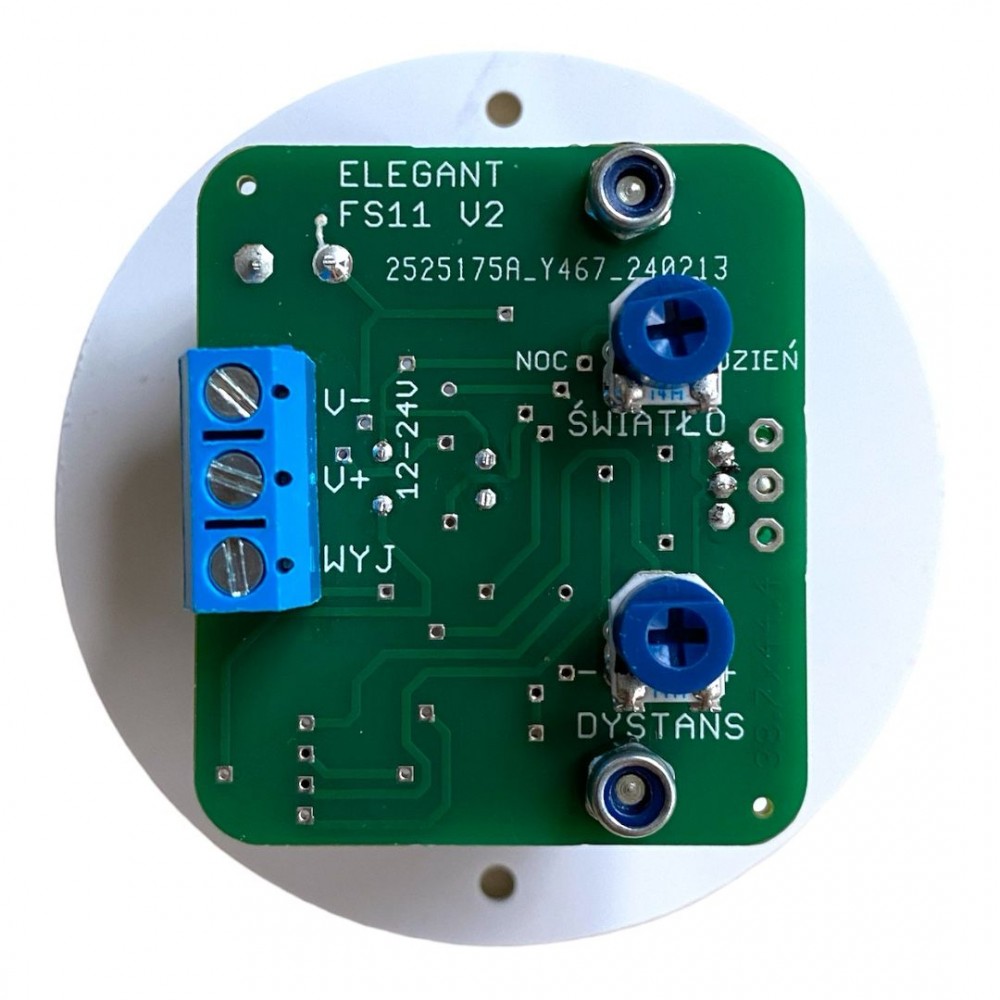

REGULACJA ŚWIATŁA

Przy pomocy małego, płaskiego śrubokręta, delikatnie obracając potencjometr opisany "Światło" z tyłu czujnika możemy go odpowiednio wyregulować. Kręcąc w prawo zwiększamy poziom natężenia światła przy którym czujnik zacznie reagować (będzie reagować, gdy będzie jaśniej)

REGULACJA DYSTANSU

Przy pomocy małego, płaskiego śrubokręta, delikatnie obracając potencjometr opisany "Dystans" z tyłu czujnika możemy go odpowiednio wyregulować. Kręcąc w prawo zwiększamy dystans-czujnik będzie wykrywał obiekty z większej odległości

Parametry urządzenia:

-napięcie zasilania: 12-24V

-wbudowany czujnik zmierzchu

-wymiary średnica x głębokość: 69 x 35mm

-wyjście typu otwarty kolektor, obciążalność 50mA. Aktywny stan niski.

-maksymalna odległość wykrywanych obiektów: 140cm

-minimalna odległość wykrywanych obiektów: 35cm

-kąt wykrywanych obiektów: tylko obiekty na wprost czujnika

Pilot FUT089 do konfiguracji sterownika

Pilot współpracuje ze sterownikami MiLight oraz Elegant

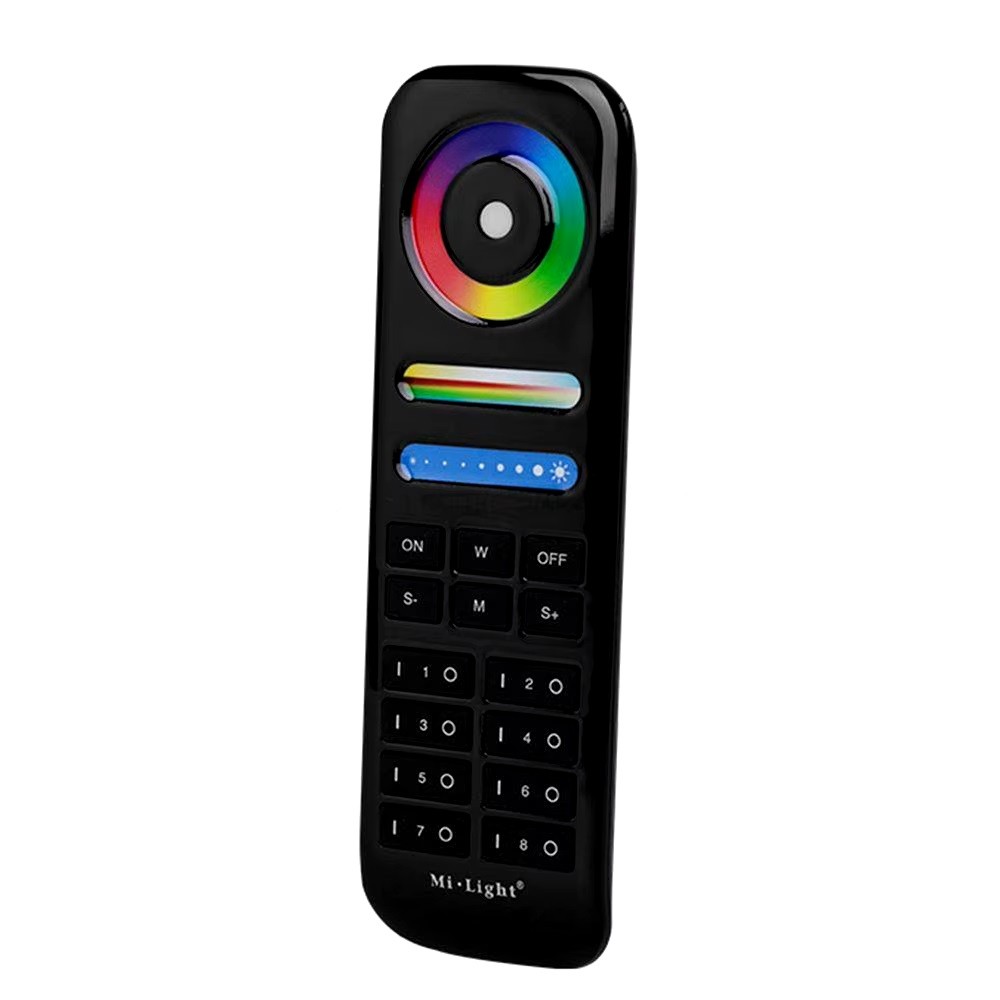

Pilot zdalnego sterowania MiLight FUT089b pozwalający na obsługę sterowników taśm LED RBG+CCT. Pilot obsługuje do 8 stref. Został zaprojektowany w taki sposób, aby umożliwiać łatwy i szybki wybór koloru przy pomocy dotykowego okręgu, płynne ściemnianie i rozjaśnianie, zmianę nasycenia kolorów, uruchomienie programu dynamicznej zmiany kolorów, a także zmianę ich szybkości. Dioda umieszczona po środku tęczowego okręgu sygnalizuje pracę kontrolera (zapala się, gdy korzystamy z klawiszy dotykowych na pilocie). Pilot FUT089b posiada zasięg do 30 m. Zasilany 2 bateriami AAA. W zestawie znajduje się uchwyt do zamocowania pilota na ścianie.

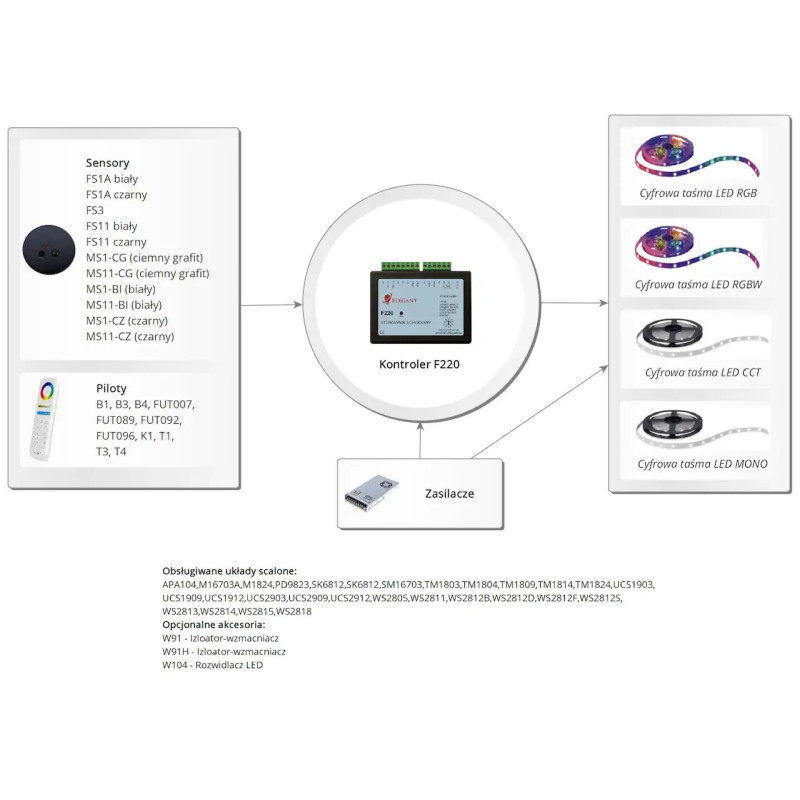

Sterownik F220 współpracuje z wieloma modelami taśm cyfrowych LED

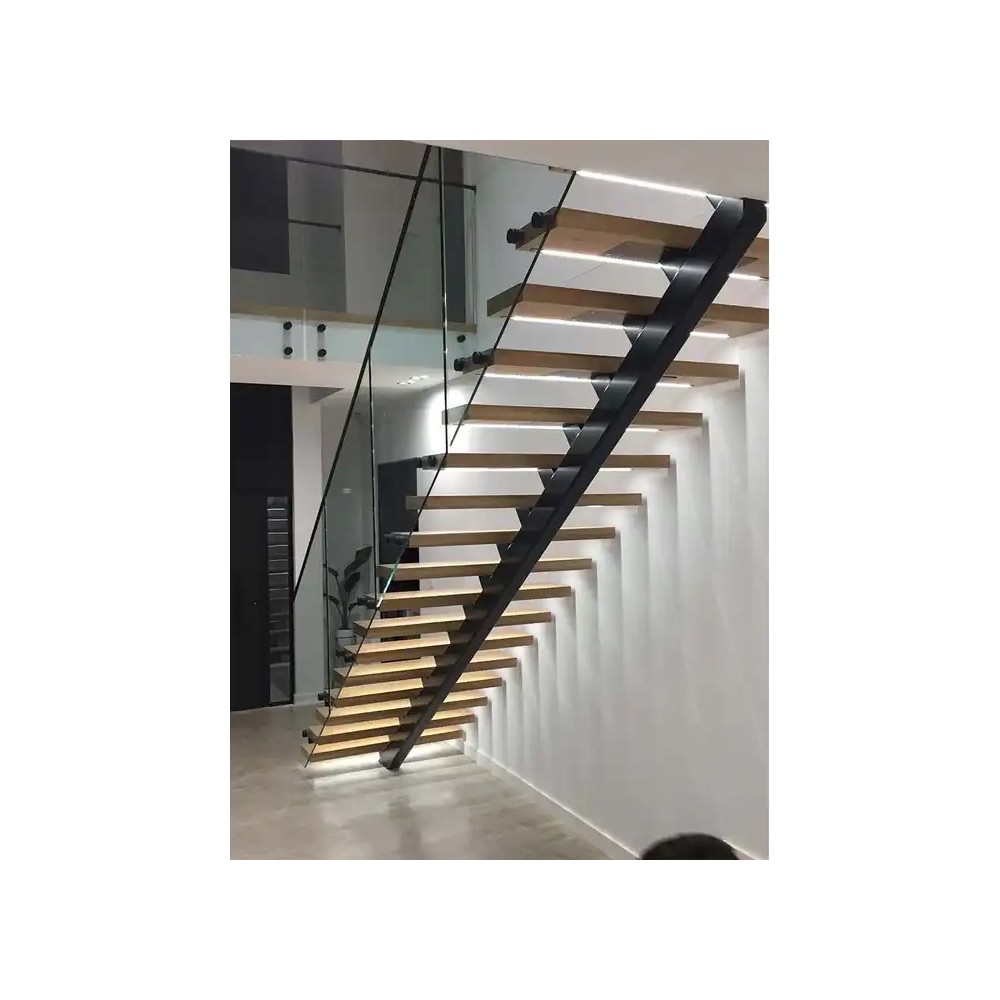

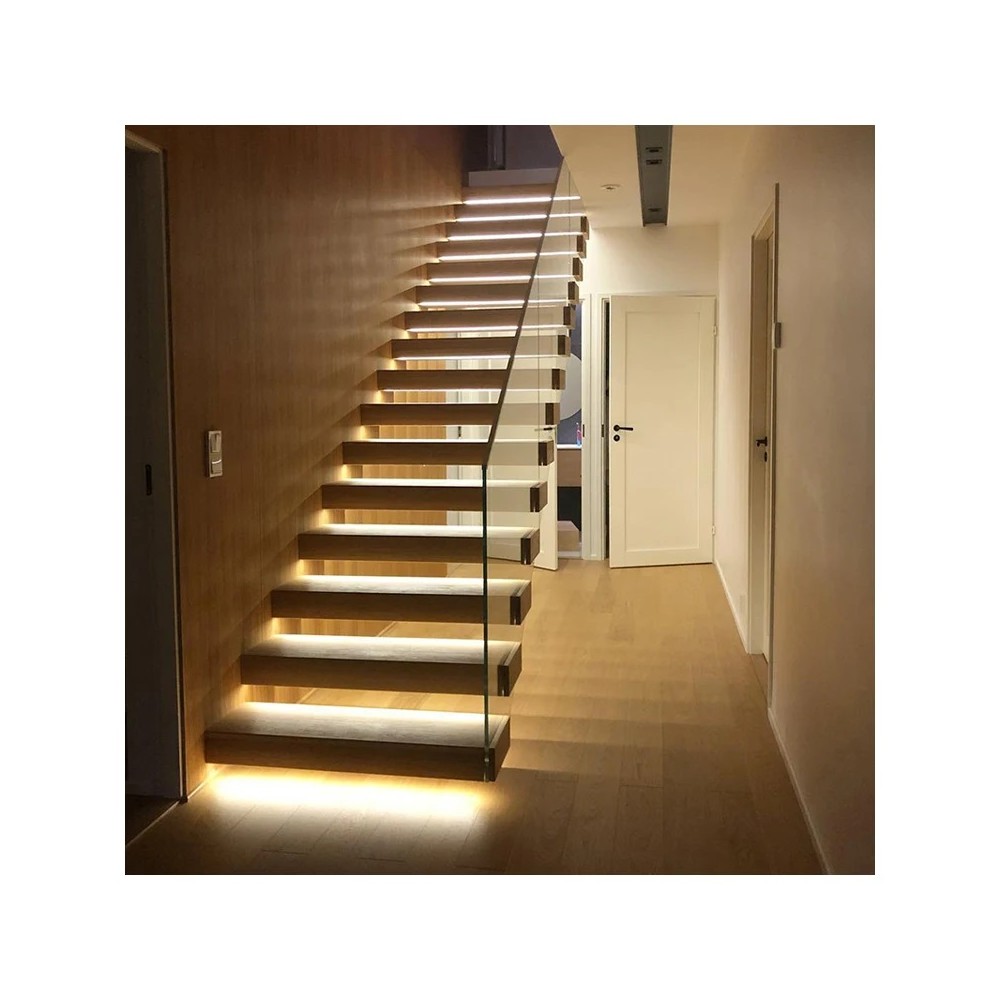

Przy aranżacji schodów użyto taśmy cyfrowej COB WS2811 barwa neutralna

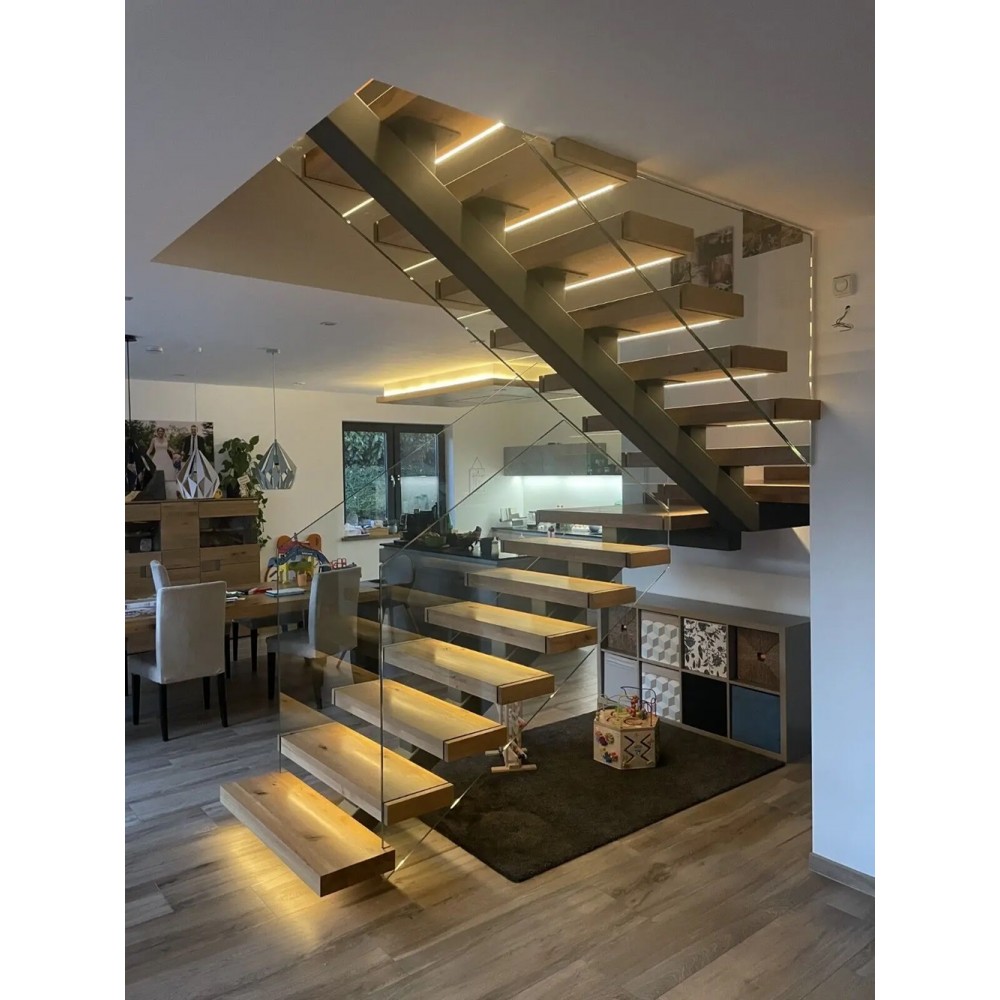

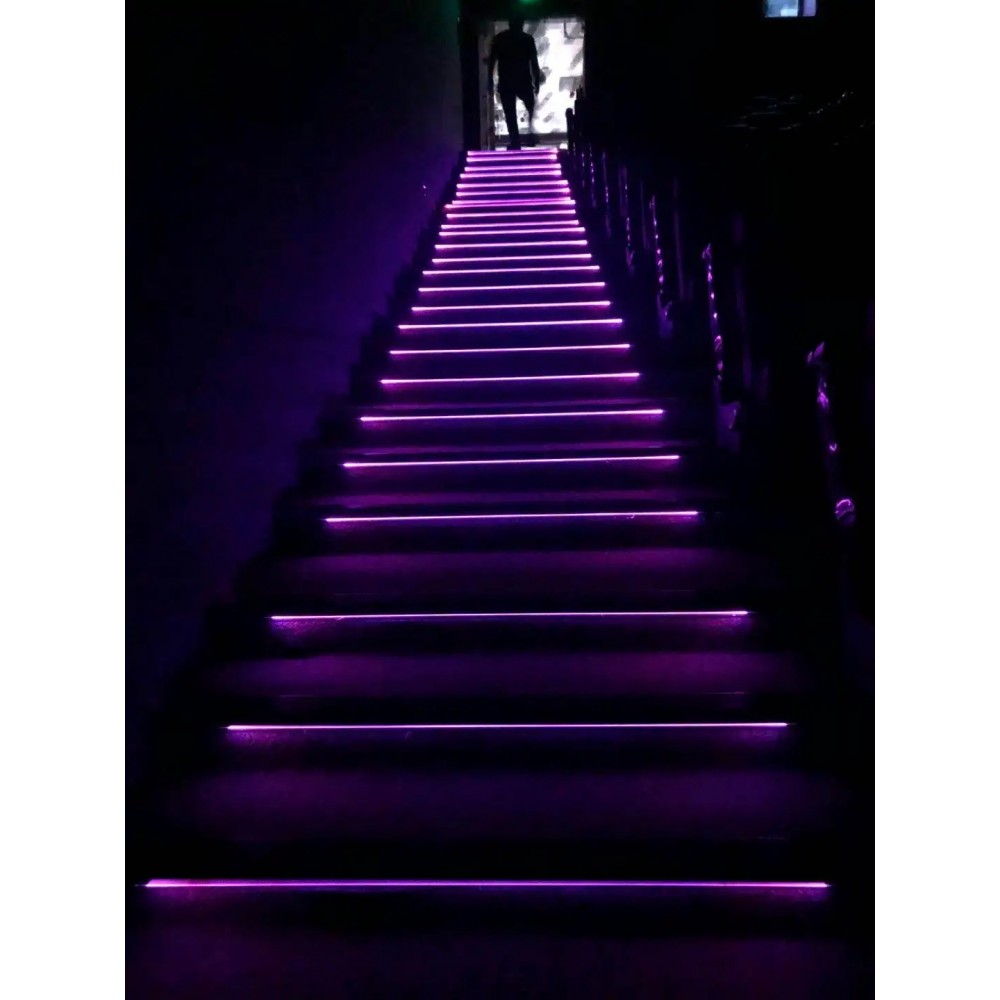

Do oświetlenia schodów użyto taśmy cyfrowej COB Ws2811 RGB

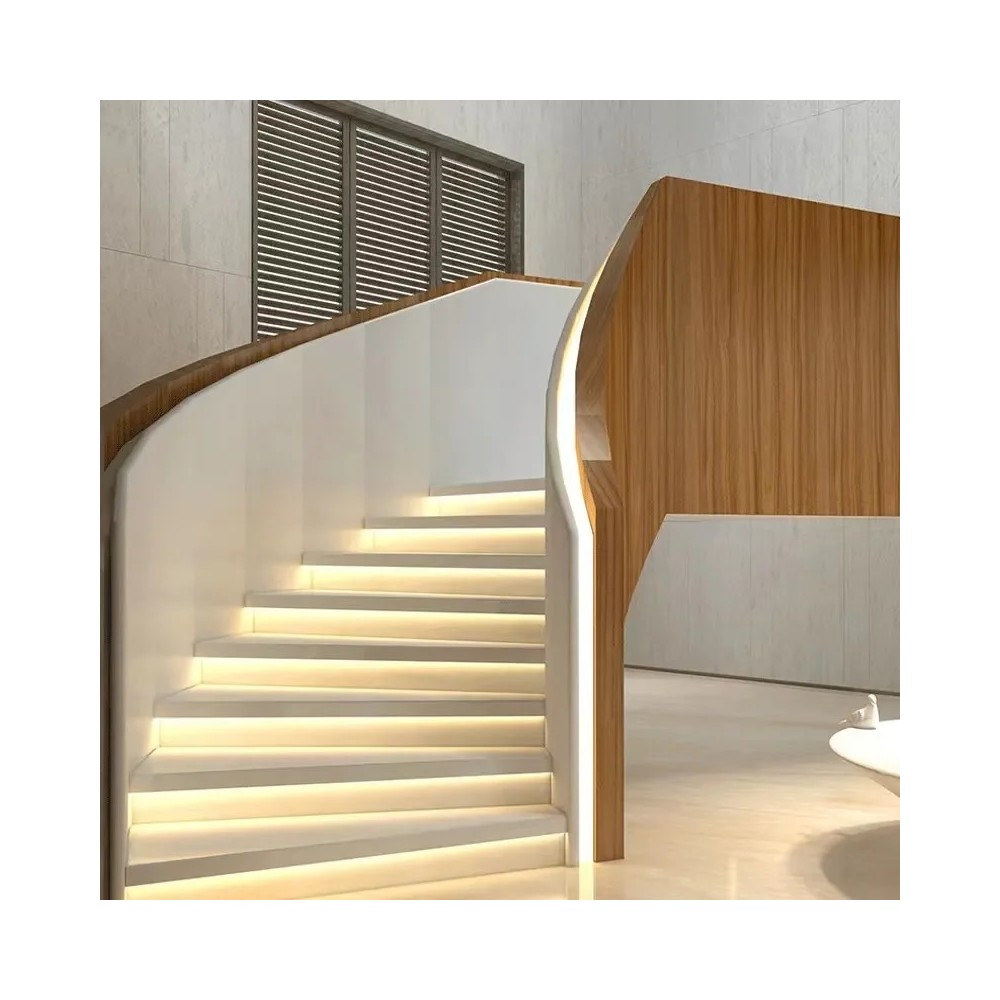

Do oświetlenia schodów użyto taśmy cyfrowej COB Ws2811 CCT

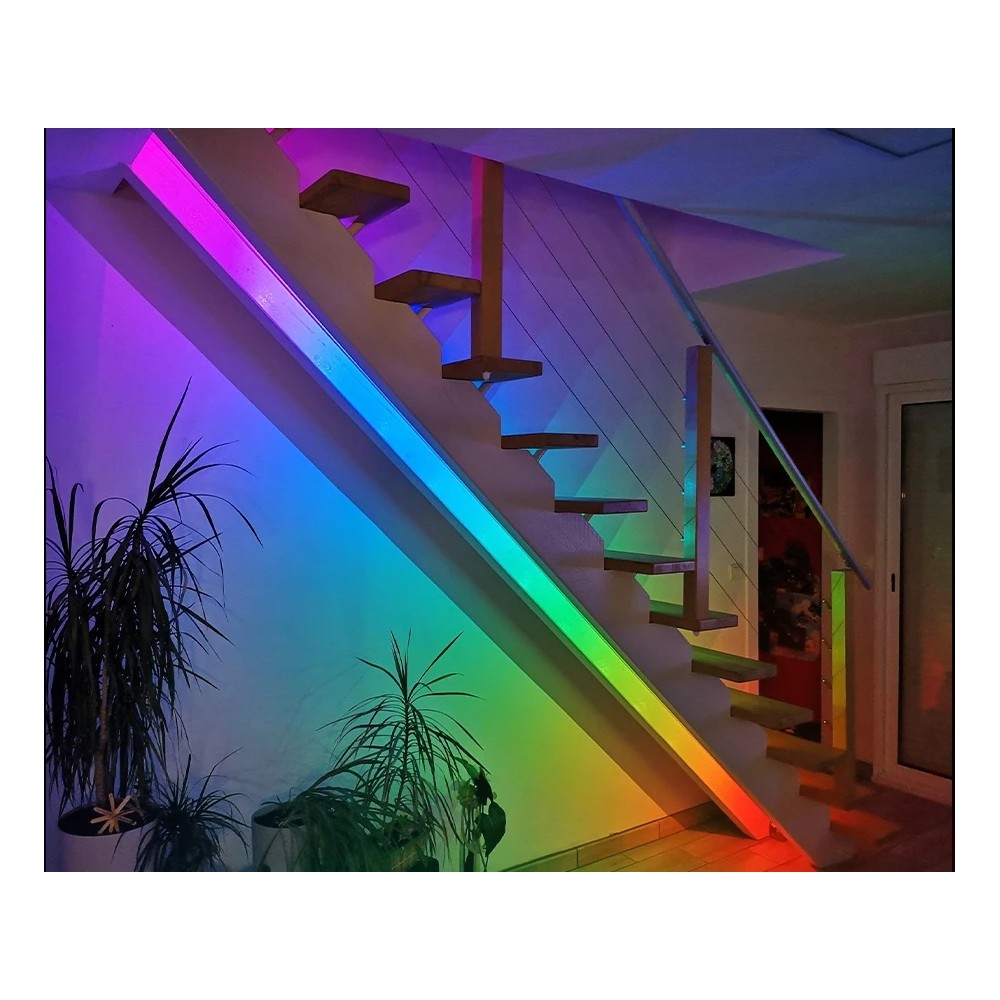

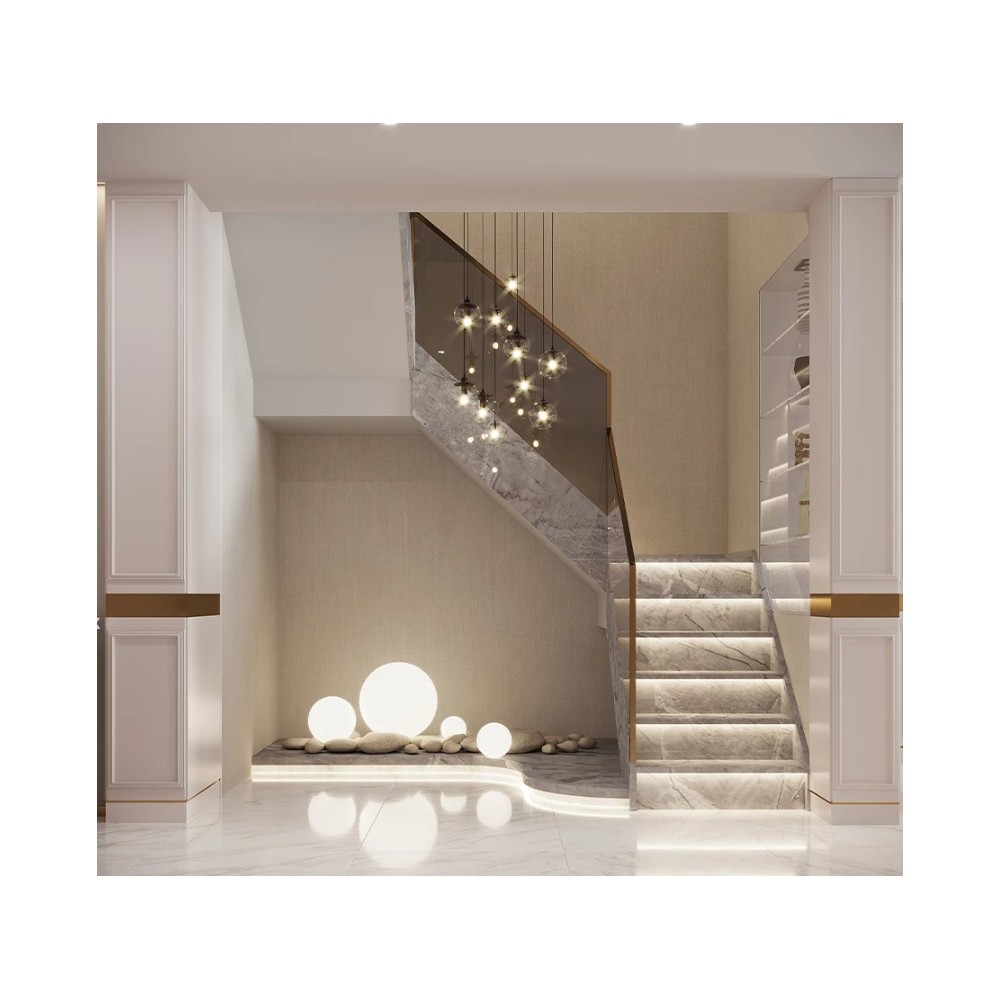

Aby uzyskać tak ciekawy efekt taśmę cyfrową Ws2811 RGB umieszczono w profilu aluminiowym ukrytym w elementach nośnych schodów.

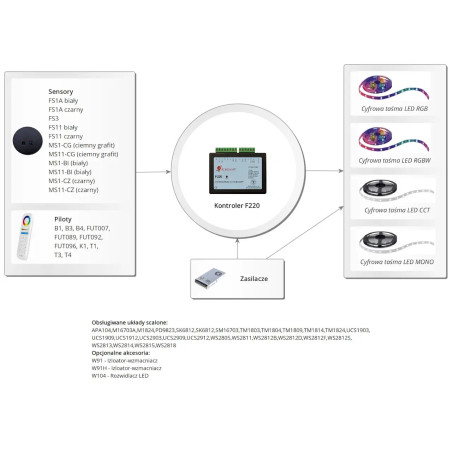

Obsługiwane układy scalone: WS2811, WS2812S, WS2812B, WS2812D,WS2813, WS2815, WS2818, PD9823, SK6812, TM1803, TM1804, TM1809, TM1814, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104

Do obsługi sterownika niezbędny jest dedykowany pilot lub panel ścienny.

Tutaj pobierzesz instrukcję sterownika F220 (proszę kliknąć)
