Elegant MS11 czujnik ruchu zbliżeniowy laserowy z sensorem zmierzchu biały do cyfrowych

Czujnik zbliżeniowy - laserowy MS11 z wbudowanym czujnikiem zmierzchu - kolor biały (polecany do sterowników cyfrowych z naszej oferty)

• produkt polskiej produkcji - wysoka jakość i markowe komponenty, gwarantują bezawaryjną pracę i precyzję działania
• estetyczny front czujnika wykonany z blachy malowanej proszkowo
• Czujnik posiada regulację dystansu zadziałania, oraz regulację poziomu natężenia światła przy jakim czujnik zaczyna wykrywać ruch
• szybki i wygodny montaż w puszce FI60 bez użycia śrub - sprężynujące blaszki montażowe
• regulacja zasięgu działania od 30cm do 140cm

UWAGA - na tej aukcji kupujesz czujnik sygnałowy - do sterowników cyfrowych. Do taśm analogowych czujniki są dostępne na pozostałych aukcjach.

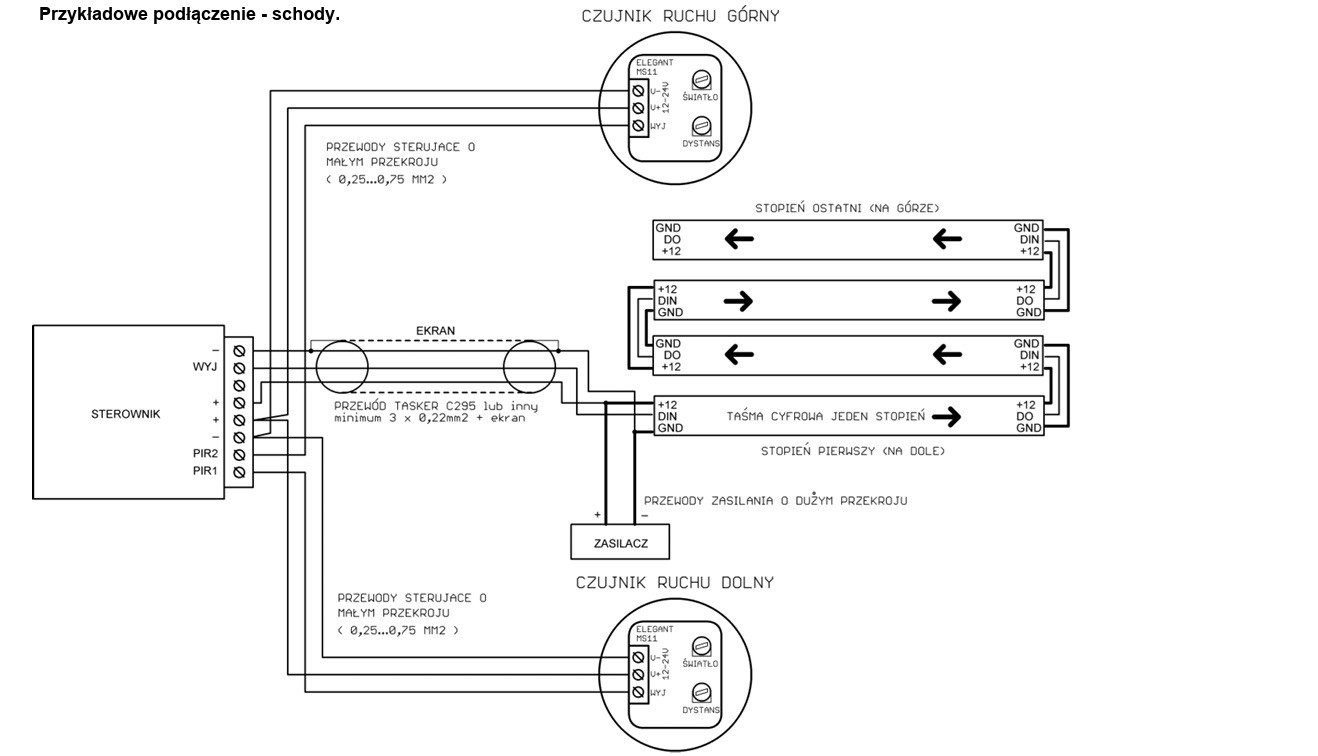

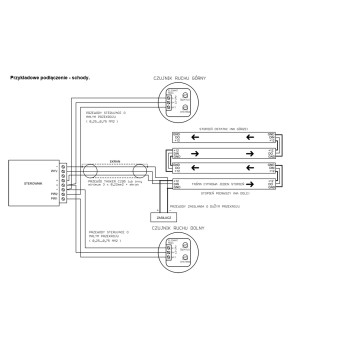

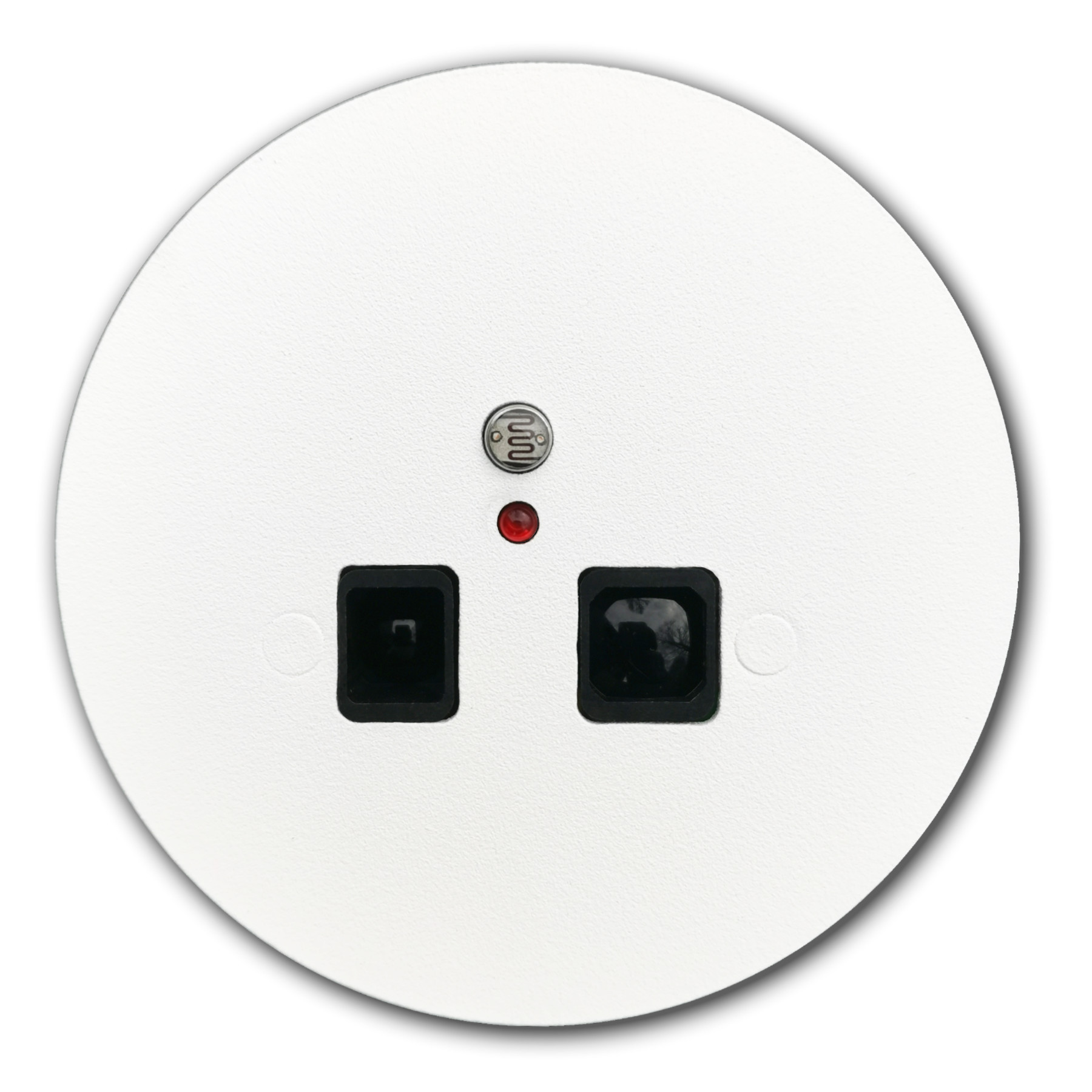

Czujnik przystosowany jest do wykrywania osoby wchodzącej na schody bądź przechodzącej korytarzem. Wykorzystuje sensor odbiciowy firmy Sharp, dzięki czemu jego działanie jest niezawodne i precyzyjne. Czujnik posiada regulację czułości zadziałania (odległości na jaką ma reagować) oraz regulację poziomu natężenia światła przy jakim czujnik zaczyna wykrywać ruch. Czujnik emituje niewidzialną wiązkę, której przecięcie powoduje jego zadziałanie. Nie są wymagane jakiekolwiek lusterka naprzeciwko czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt). Wyjście czujnika jest typu otwarty kolektor, stan niski jest stanem aktywnym. To znaczy, że na wyjściu pojawia się masa, kiedy czujnik wykryje obiekt. Zaświeci się jednocześnie czerwona dioda z przodu czujnika. Nie wolno zwierać wyjścia czujnika do plusa zasilania. Czujnik występuje w wersji białej, czarnej lub ciemno grafitowej.

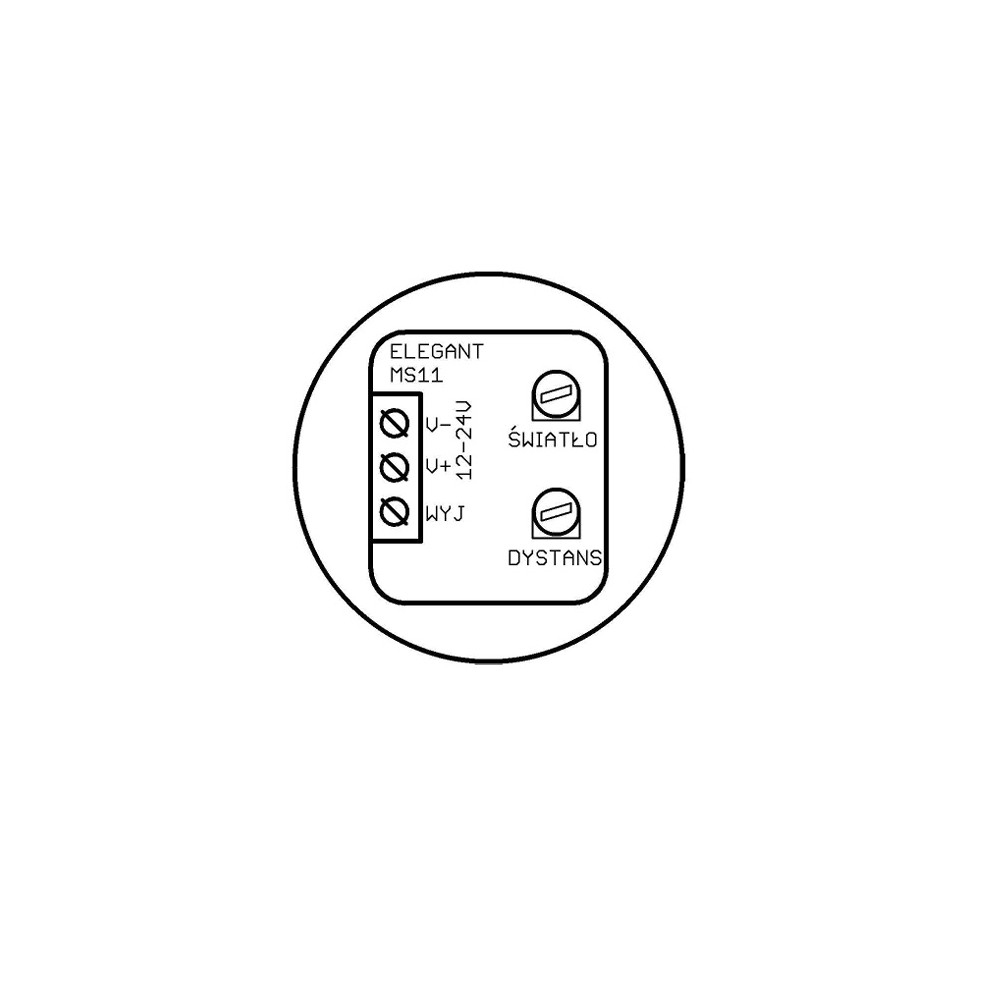

Regulacja odległości działania.

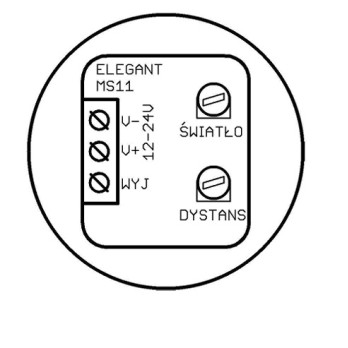

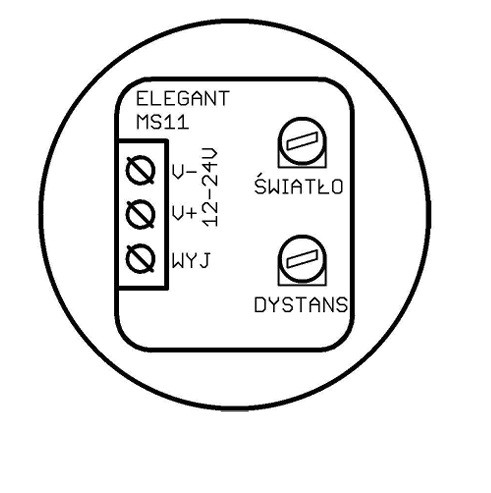

  Za pomocą małego płaskiego śrubokręta obracać delikatnie potencjometrem opisanym "DYSTANS" z tyłu urządzenia. Kręcąc w prawo zwiększamy czułość - czujnik będzie wykrywał obiekty z większej odległości. Uwaga - ustawienie za dużej czułości może powodować ciągłe wyzwalanie włącznika.

Regulacja światła.

Za pomocą małego płaskiego śrubokręta obracać delikatnie potencjometrem opisanym “ŚWIATŁO” z tyłu czujnika. Kręcąc w prawo zwiększamy poziom natężenia światła przy którym czujnik zacznie reagować (będzie reagować, gdy będzie jaśniej). Przekręcając potencjometr maksymalnie w prawo, czujnik będzie reagować przy każdym natężeniu światła. Przy takim ustawieniu czerwona dioda NIE będzie się żarzyć.

Montaż i demontaż produktu w puszce podtynkowej

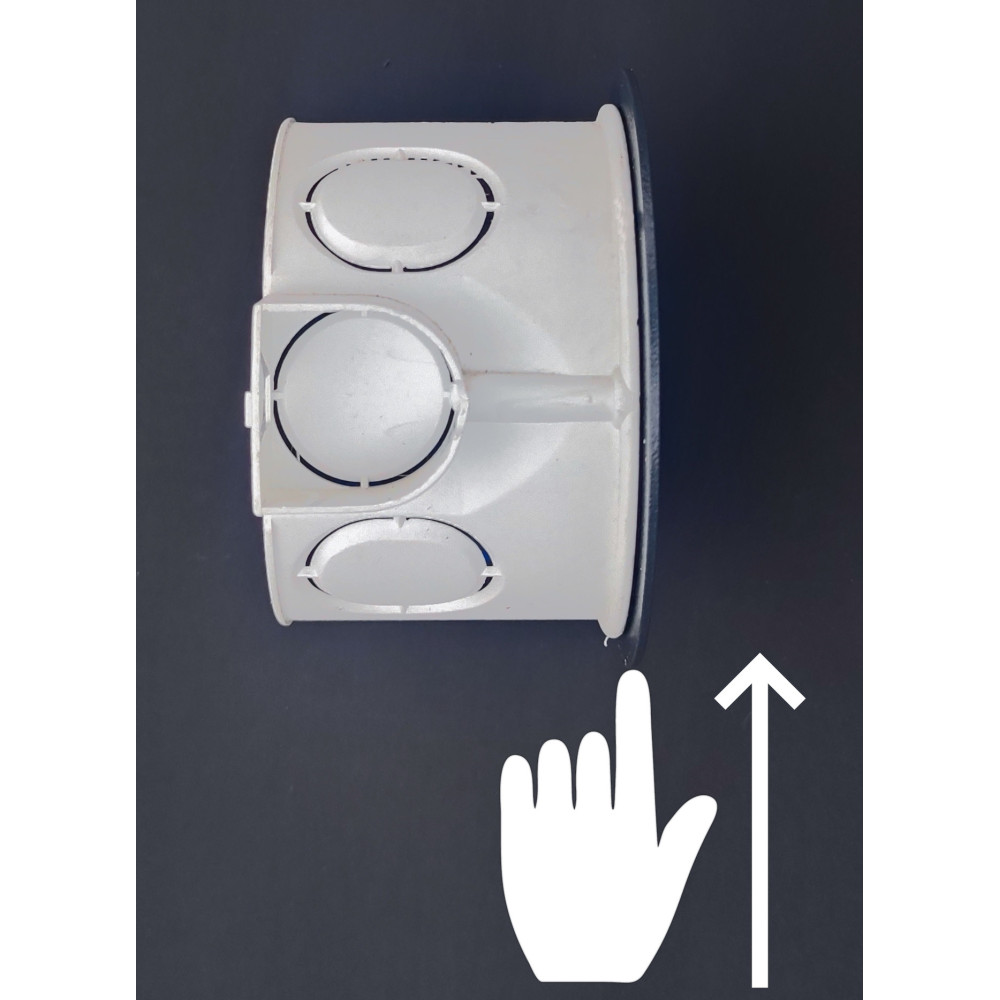

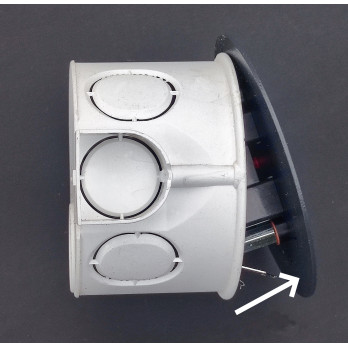

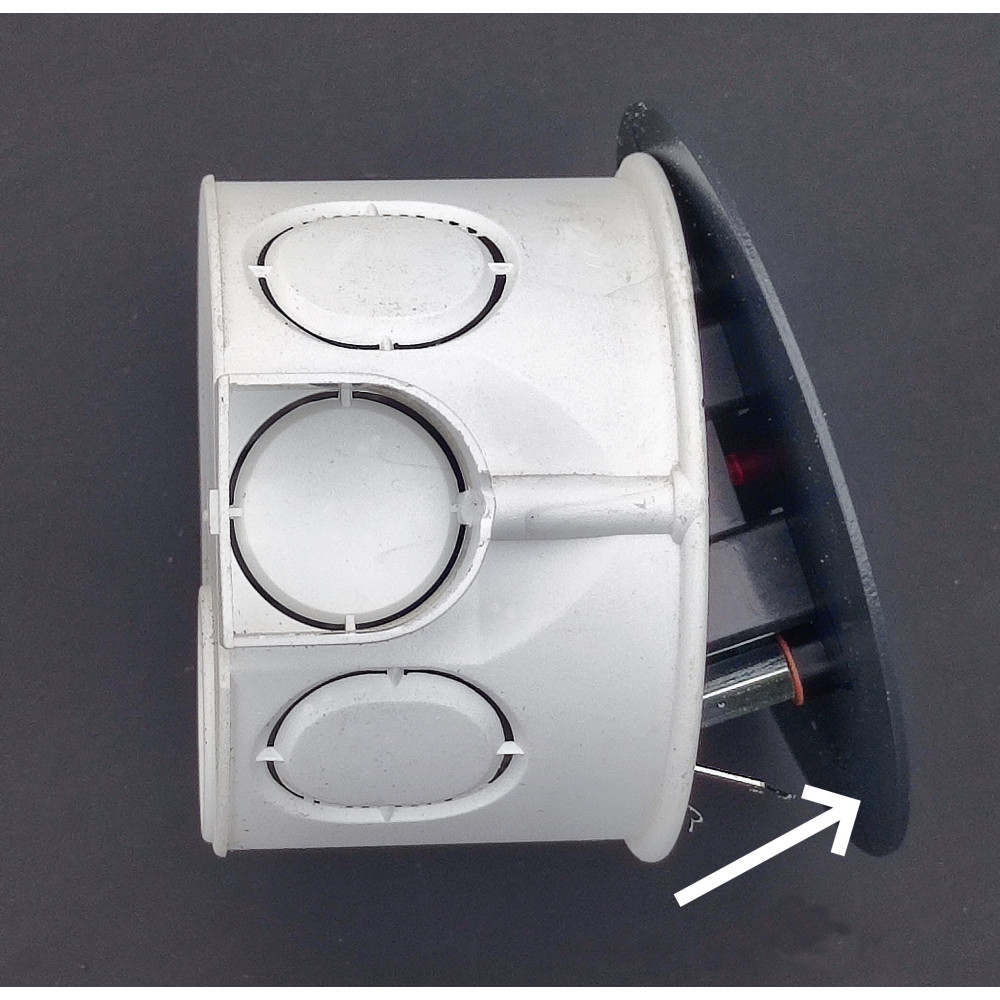

Produkt wyposażony jest w sprężynujące blaszki, dzięki którym możliwy jest prosty montaż bez użycia narzędzi. Wystarczy wsunąć czujnik do puszki podtynkowej aby znajdujące się po bokach blaszki zablokowały urządzenie w puszce. Jeśli chcemy wyjąć urządzenie, musimy najpierw przesunąć je w bok tak aby docisnąć jedną z blaszek, a następnie odchylić jak zostało pokazane na rysunku.

⇒ ⇒Instrukcja Czujnik zbliżeniowy Elegant MS11 ⇐ ⇐

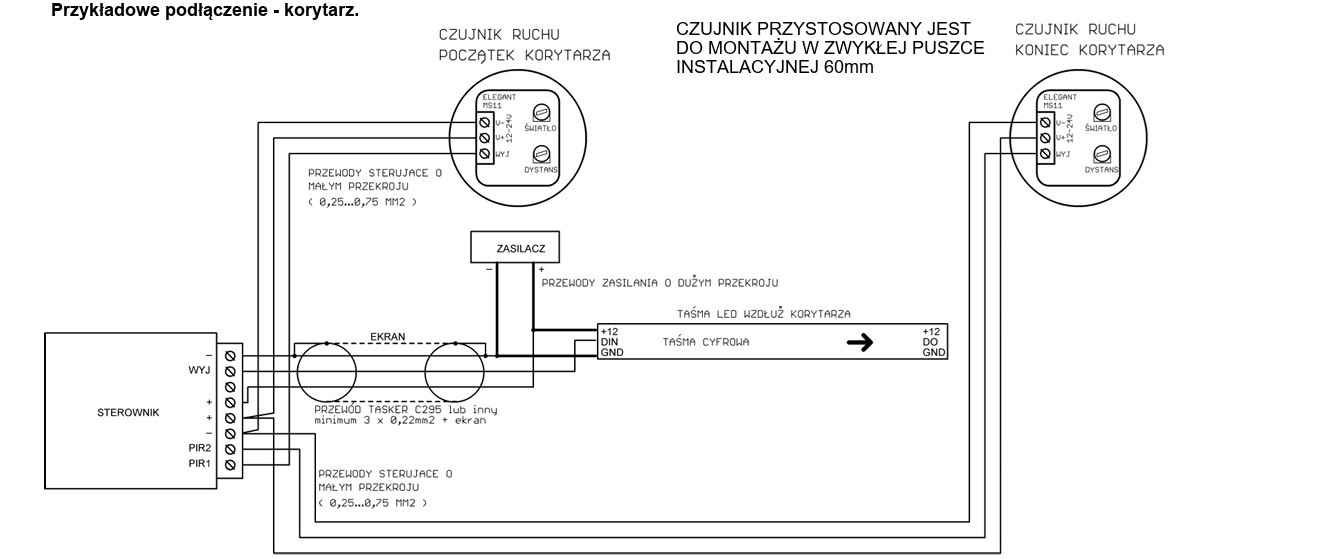

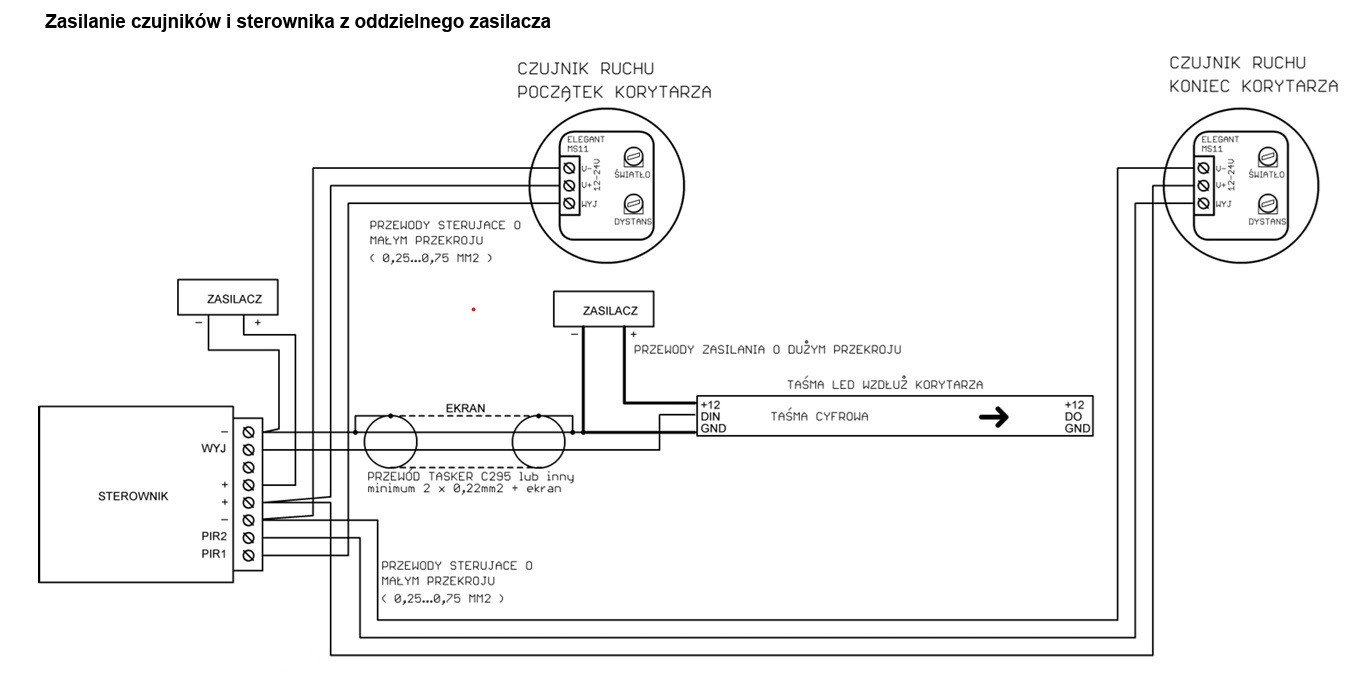

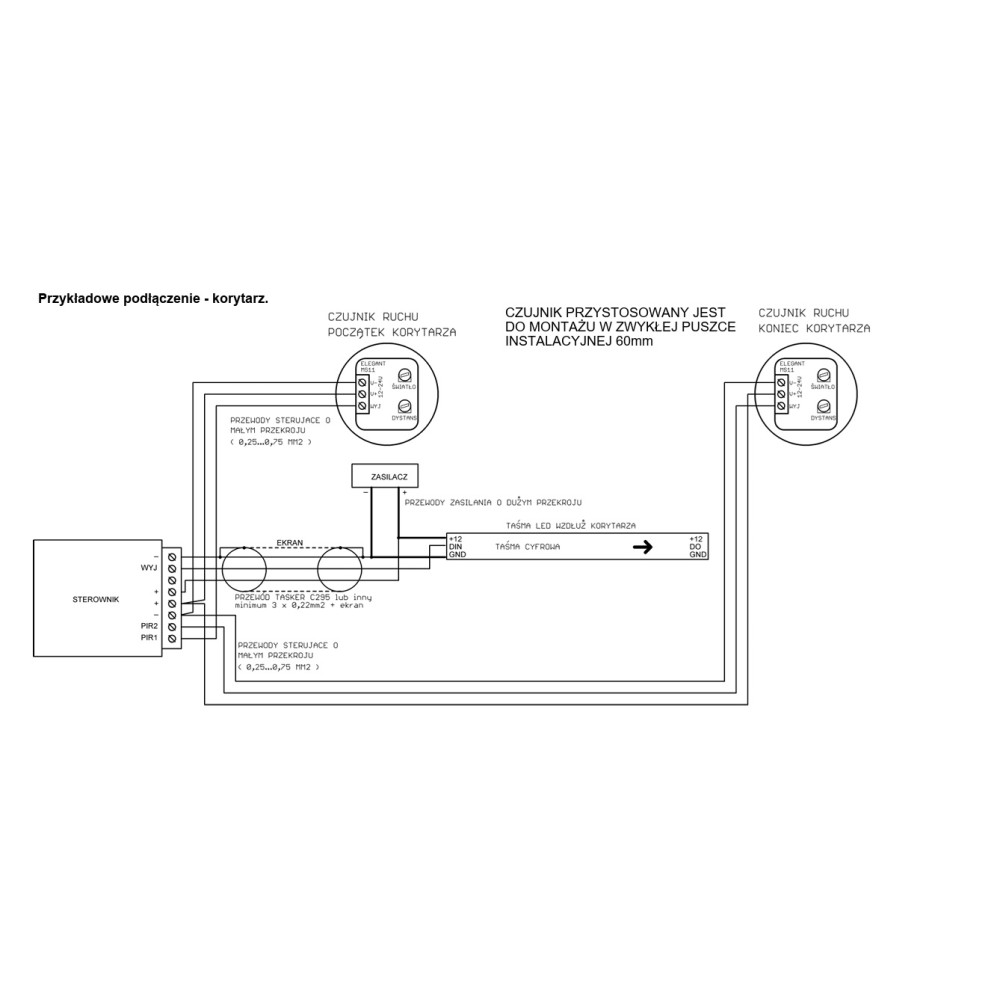

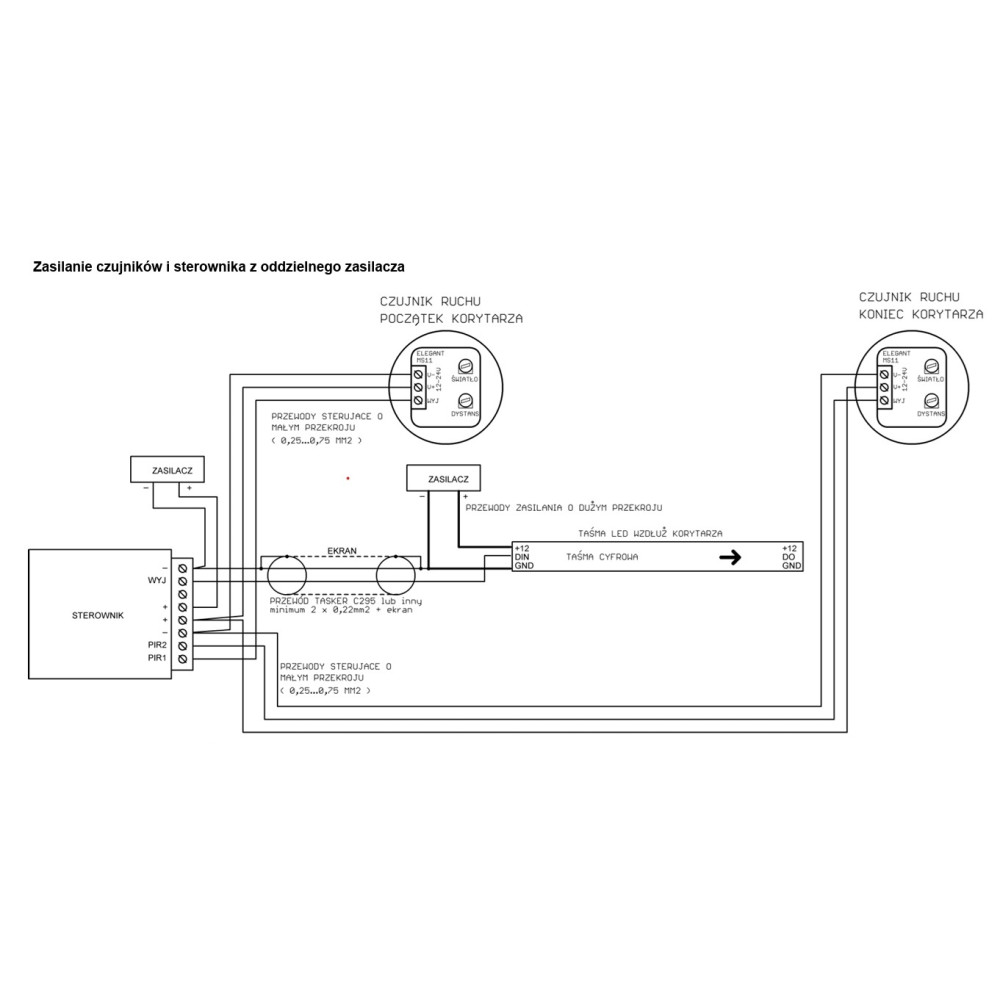

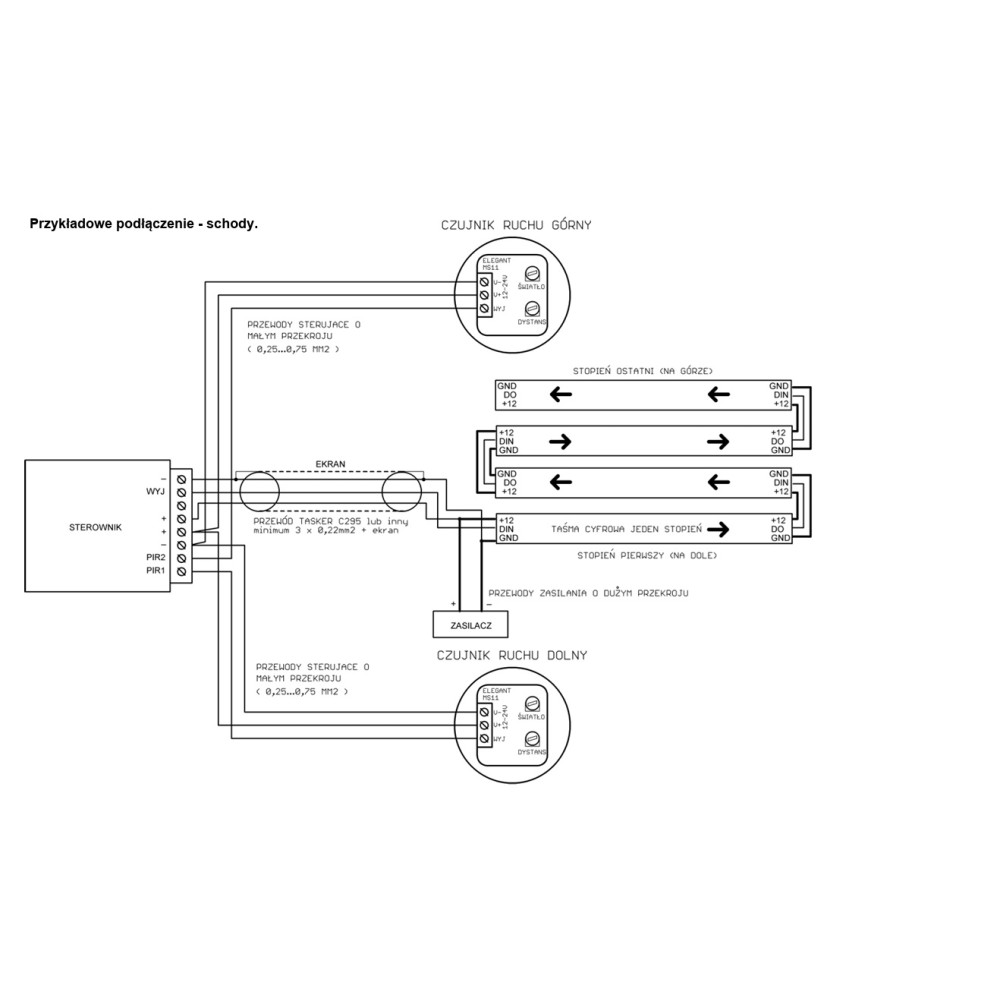

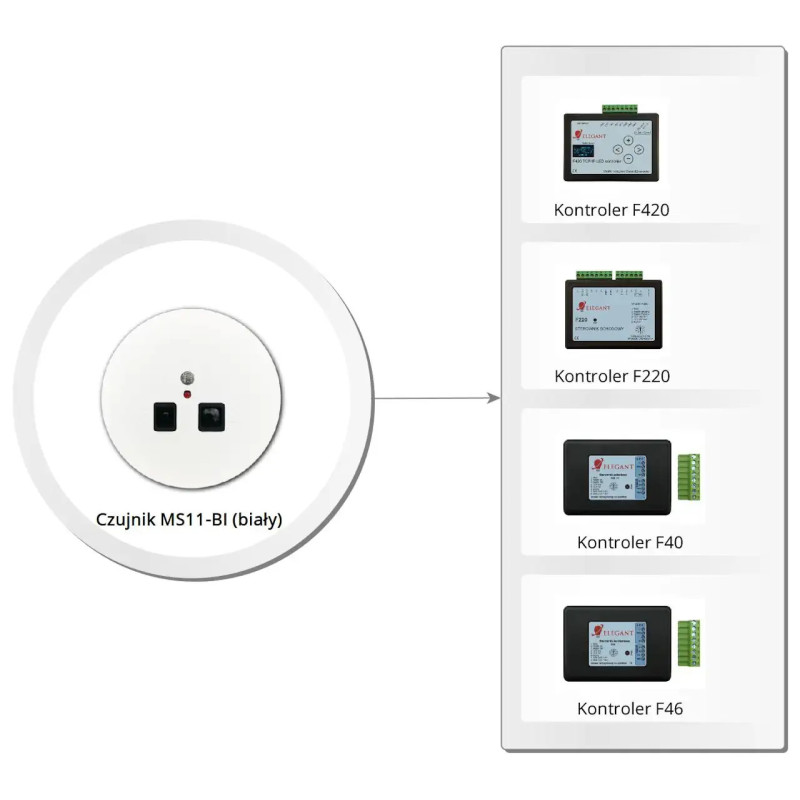

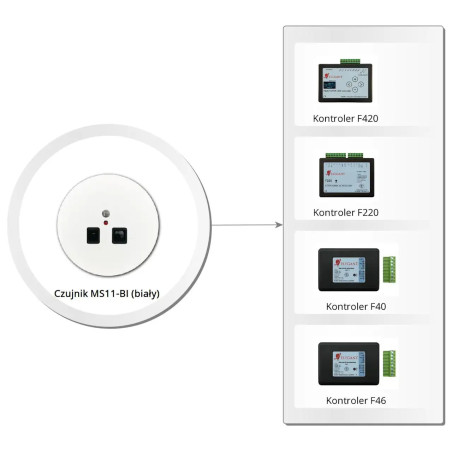

Czujnik MS1 współpracuje z następującymi produktami:

-sterownikami schodowo-korytarzowymi: F20A, F22S, F22TA, F24, F24T, F25, F220, F420, F40
-sterownikami korytarzowymi: F26, F27, F28S, F28T, F29, F29T, F46
-sterownikami sekwencyjnymi: F106, F107, F108S, F108T, F109, F109T
