Uniwersalny sterownik schodowo-korytarzowy Elegant F40

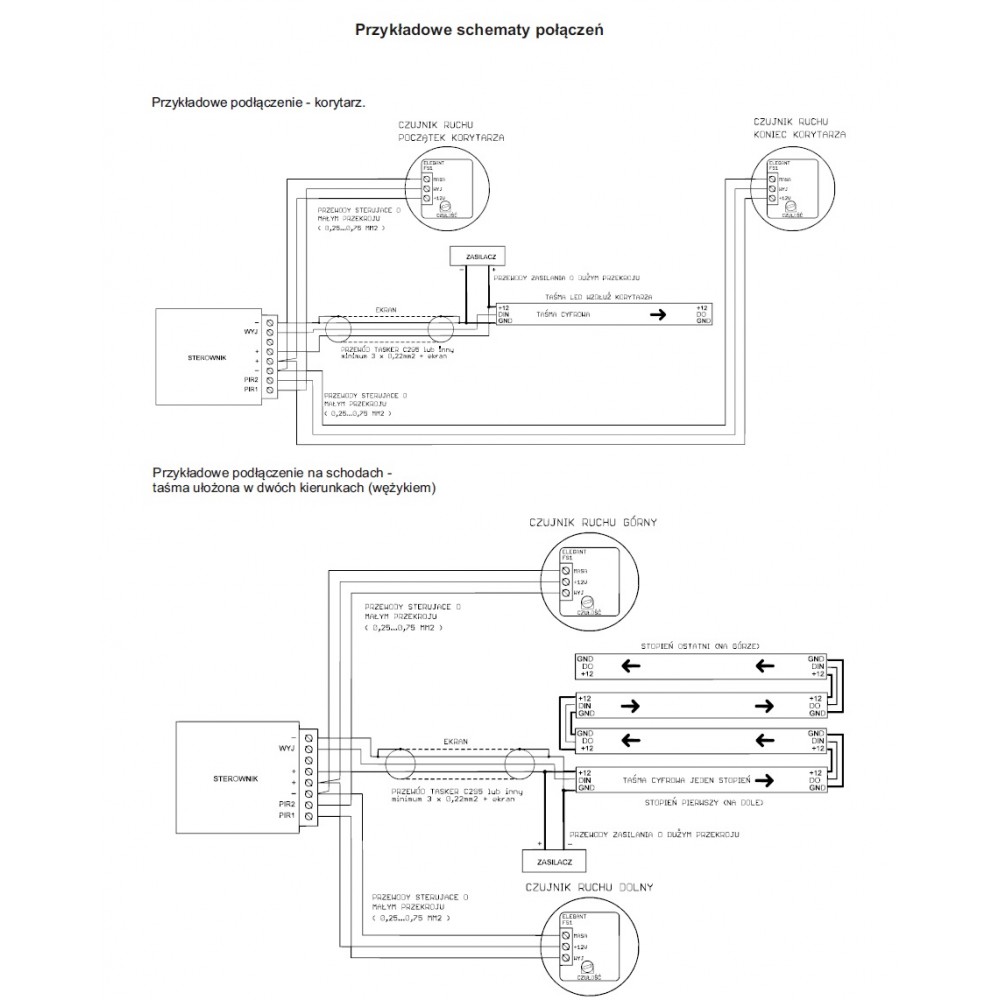

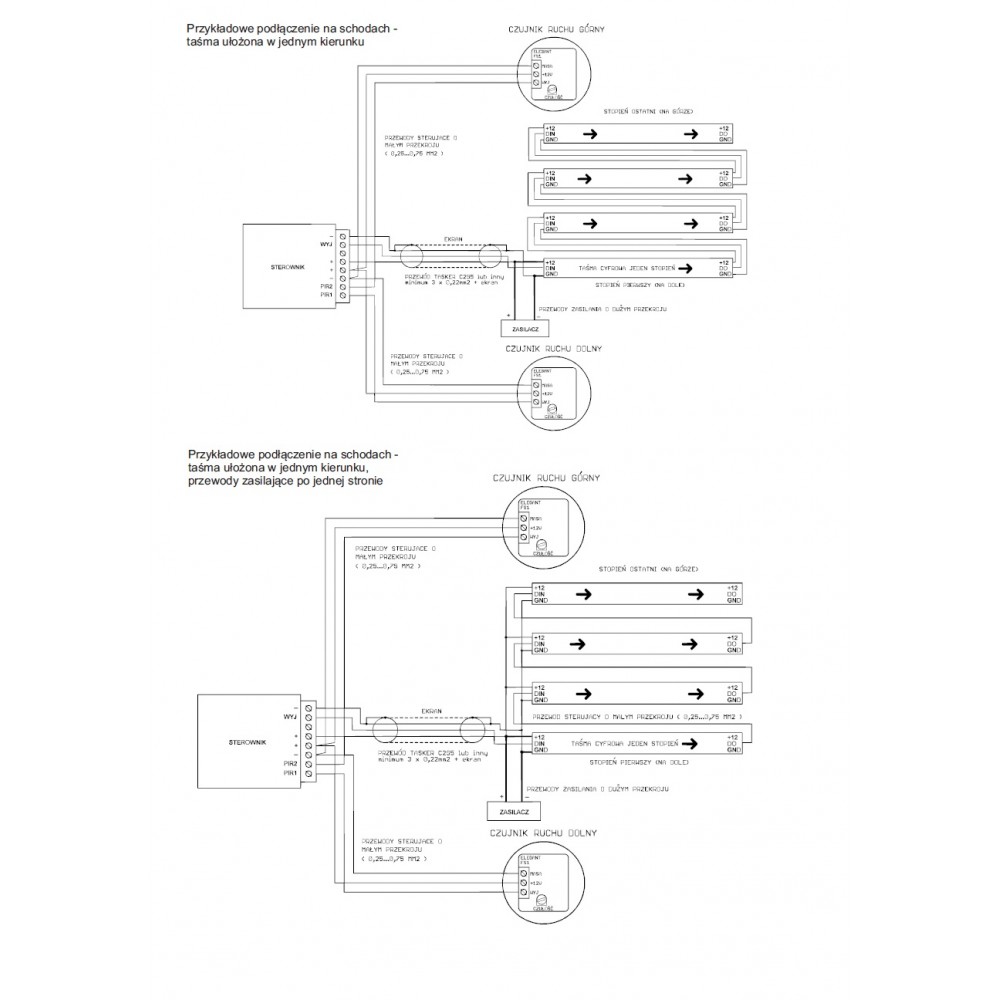

Sterownik schodowo-korytarzowy F40 umożliwia uzyskanie efektu animowanego (rozwijającego się) podświetlenia korytarza bądź stopni schodów. Sterownik współpracuje z odbiciowymi czujnikami ruchu (np. typu FS1), które służą do wykrycia osoby wchodzącej po schodach bądź przechodzącej korytarzem. Obecność człowieka wyzwala animację, która rozwija się zgodnie z kierunkiem jego poruszania się. Animacja “zwija się” po ustawionym czasie. W trybie schodowym sterownik pozwala na uzyskanie 67 efektów a w trybie korytarzowym 28 efektów

Sterownik zaprojektowano tak aby współpracował z różnego rodzaju układami scalonymi a co za tym idzie wieloma rodzajami taśm cyfrowych ( RGB, RGBW TM1814, RGBW SK6812, CCT WS2811, CCT TM1814 , MONO). Przed przystąpieniem do pracy, należy przy pomocy małego śrubokręta przestawić przełącznik znajdujący się na spodzie sterownika na odpowiedni typ taśmy LED.

0.RGB+CCT WS2811

1.RGB

2.RGBW SK6812

3.RGBW TM1814

4.CCT WS2811

5.CCT TM1814

6.MONO

7.RGB+CCT WS2805

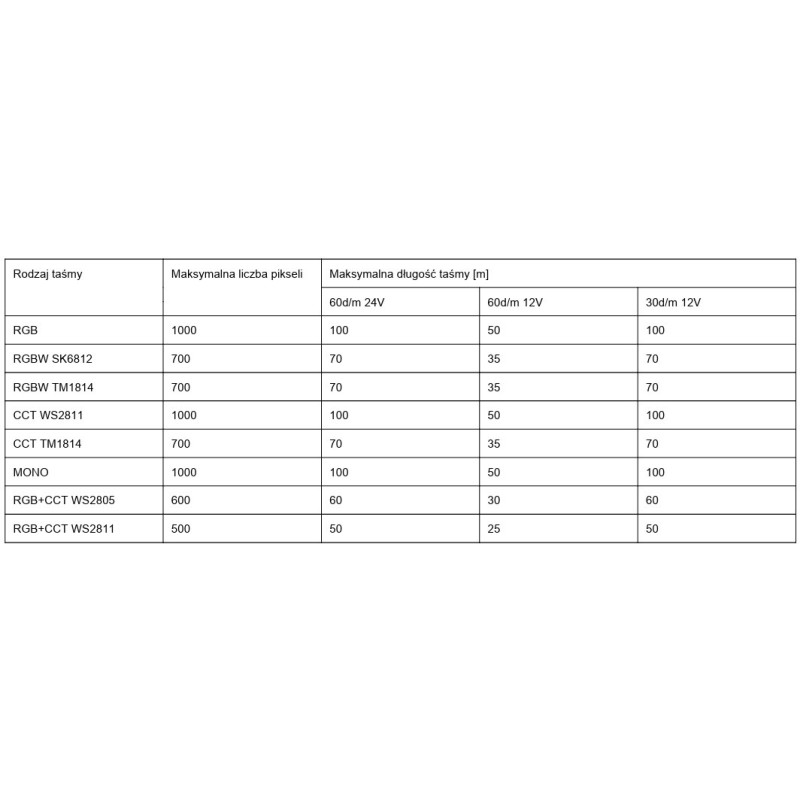

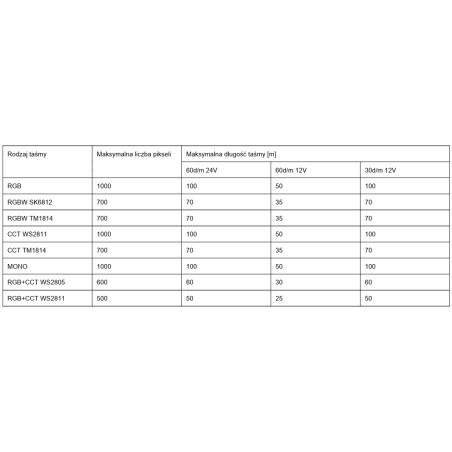

Sterownik schodowo-korytarzowy w zależności od rodzaju taśmy oraz napięcia obsługuje różną ilość pikseli. Poniższa tabelka pozwala w przejrzysty sposób sprawdzić ile metrów taśmy będzie mogli użyć w zależności od jej modelu oraz napięcia.

Parametry sterownika schodowo korytarzowego F40

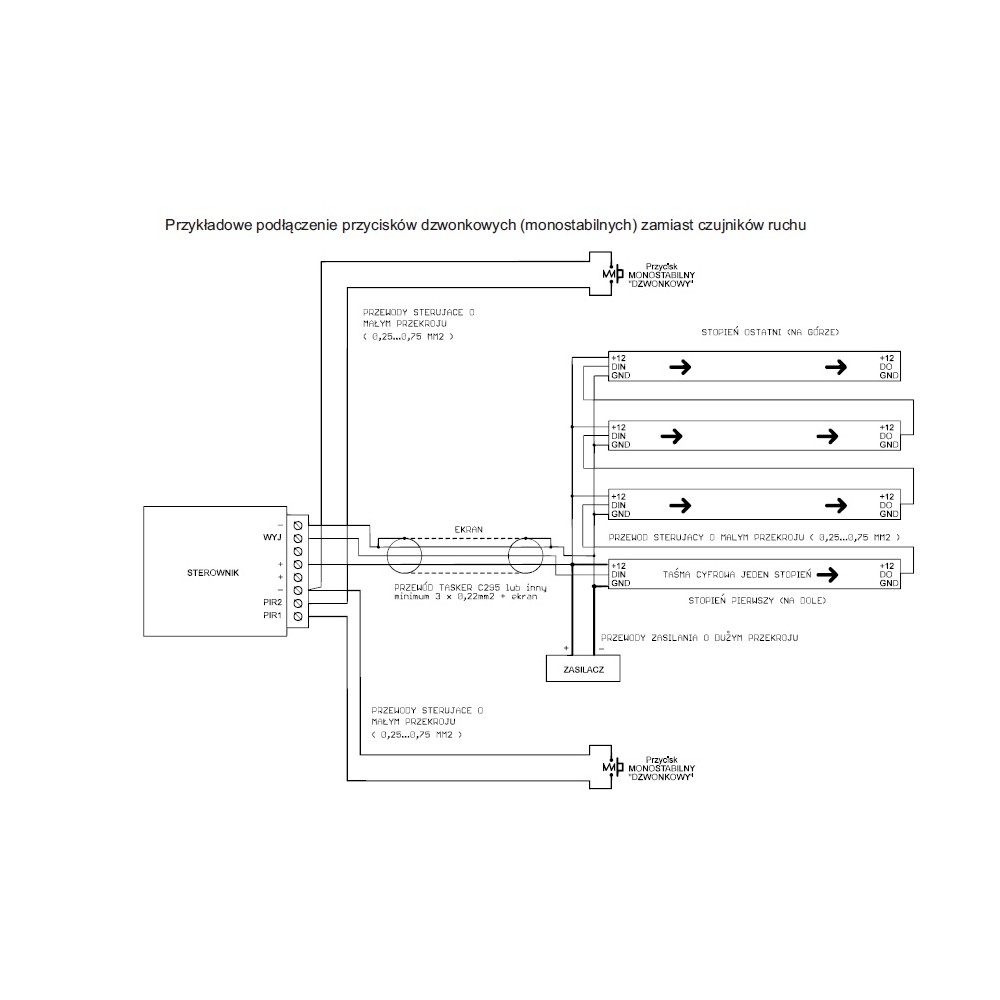

• napięcie zasilania: 5...24V -wejścia na czujniki: aktywny stan niski, wejścia podciągane do plusa zasilania rezystorami 3,6kOhm wewnątrz sterownika

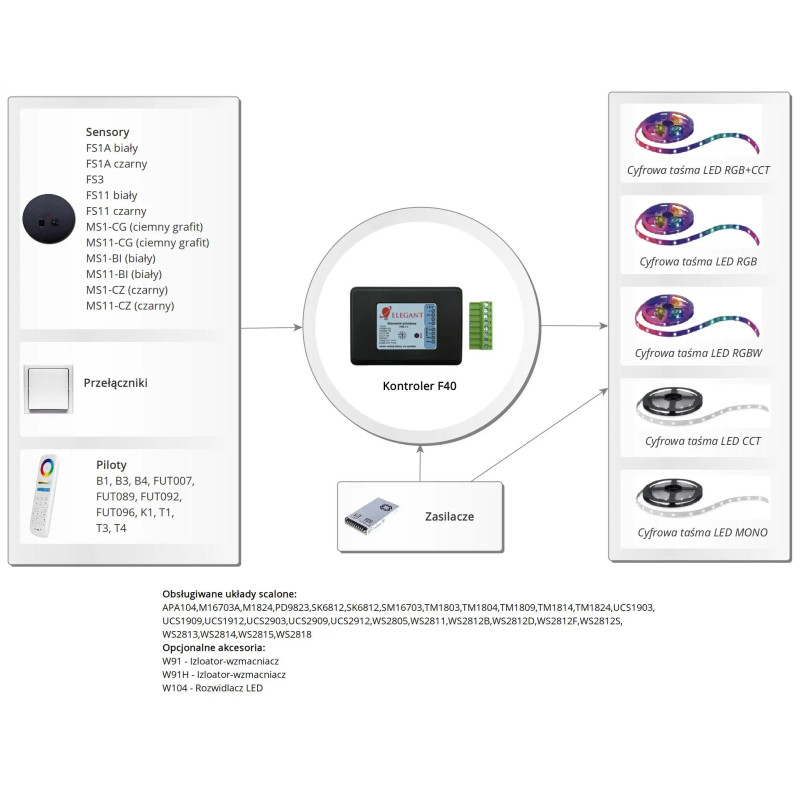

• obsługiwane układy scalone (diody cyfrowe): WS2811, WS2812S, WS2812B, WS2812D,WS2813, WS2815, WS2818, PD9823, SK6812, TM1803, TM1804, TM1809, TM1814, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104

• maksymalny pąd LED przy zasilaniu poprzez złącze DC (5,5/2,1mm): 5A

• maksymalny prąd LED przy zasilaniu poprzez złącze śrubowe: 8A

• wymiary: 60 x 84 x 30mm

• częstotliwość pracy pilota: 2.4GHz, zasilany bateriami 2 x AAA

Cyfrowe oświetlenie LED to nowoczesne i ekonomiczne rozwiązanie

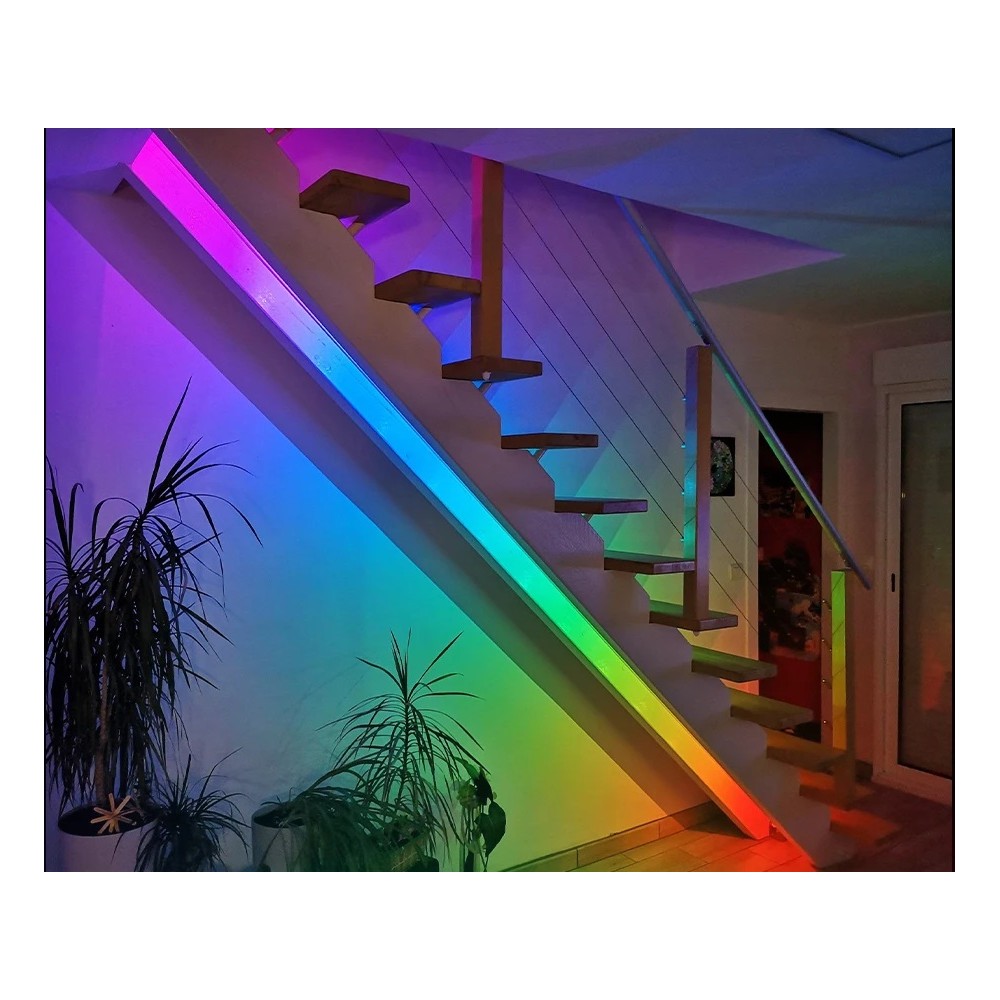

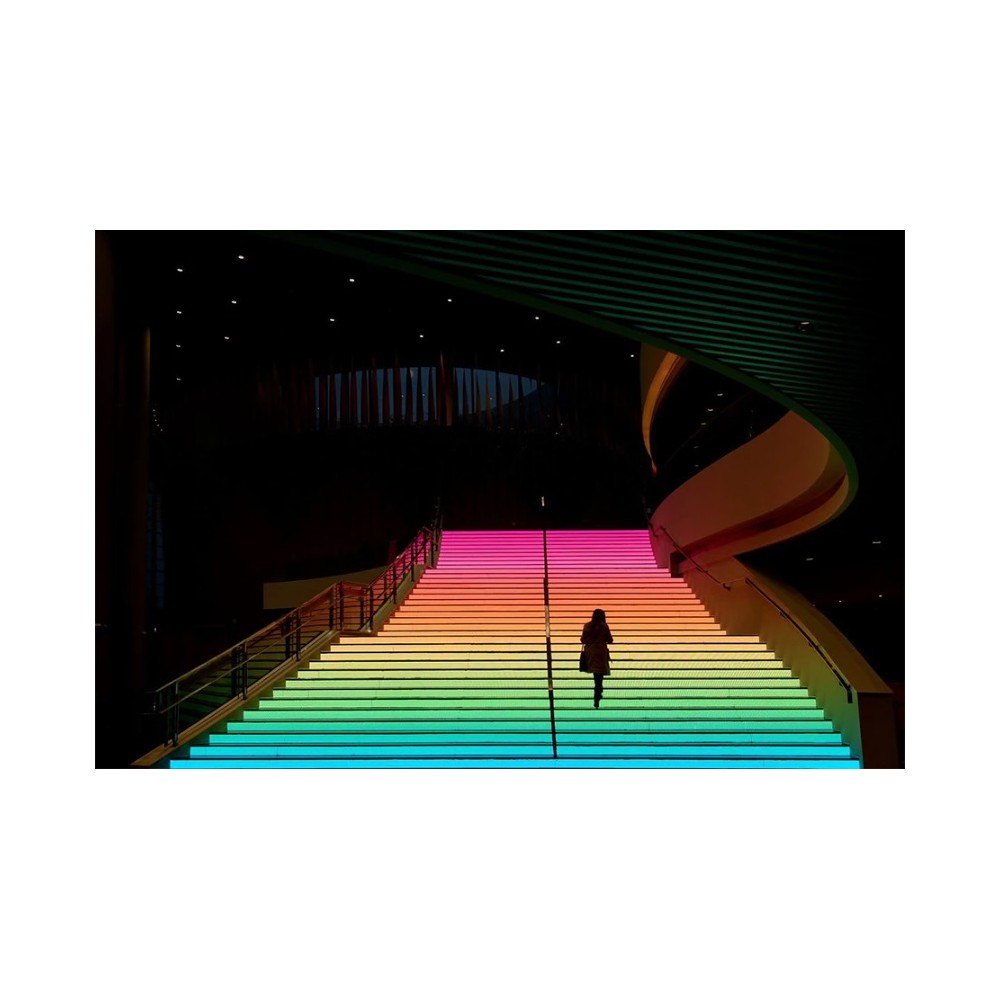

Dzięki zastosowaniu sterownika F40 oświetlenie schodowe oprócz funkcji użytkowej zyskuje także funkcje dekoracyjną

Do obsługi sterownika niezbędny jest dedykowany pilot lub panel ścienny.

Tutaj pobierzesz instrukcje (kliknąć)
