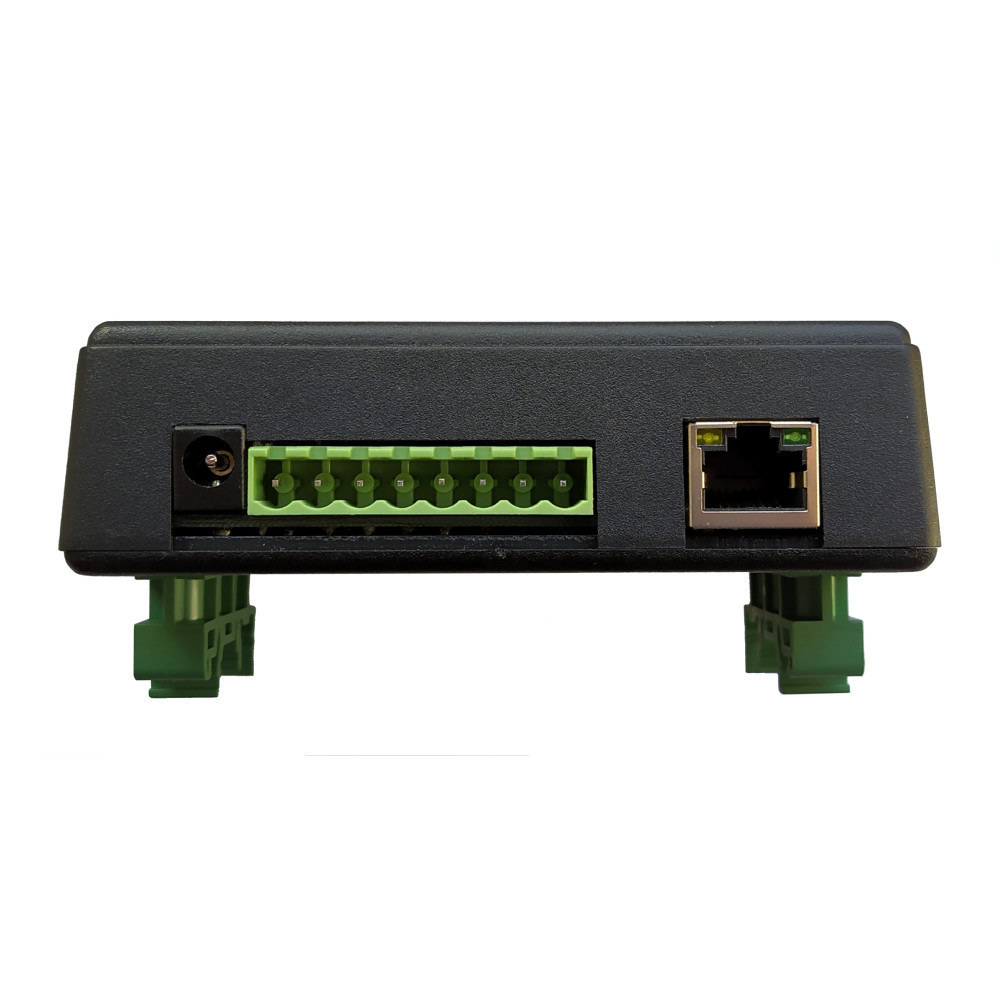

Sterownik sieciowy schodowy - korytarzowy Elegant F420

F420 Elegant sterowany przez sieć komputerową

Urządzenie zostało zaprojektowane z myślą o łatwej integracji z systemami inteligentnych domów - kontrola odbywa się z użyciem metod GET, przez protokół HTTP. Istnieje możliwość odczytu aktualnych ustawień w postaci łańcucha GET po wywołaniu odpowiedniej podstrony www. Poza tym, możliwe jest również sterowanie urządzeniem z poziomu jego wyświetlacza - lokalne menu. Sterownik posiada funkcje aktualizacji oprogramowania przez Internet.

Sterownik schodowy F420 umożliwia uzyskanie efektu animowanego (rozwijającego się) podświetlenia korytarza

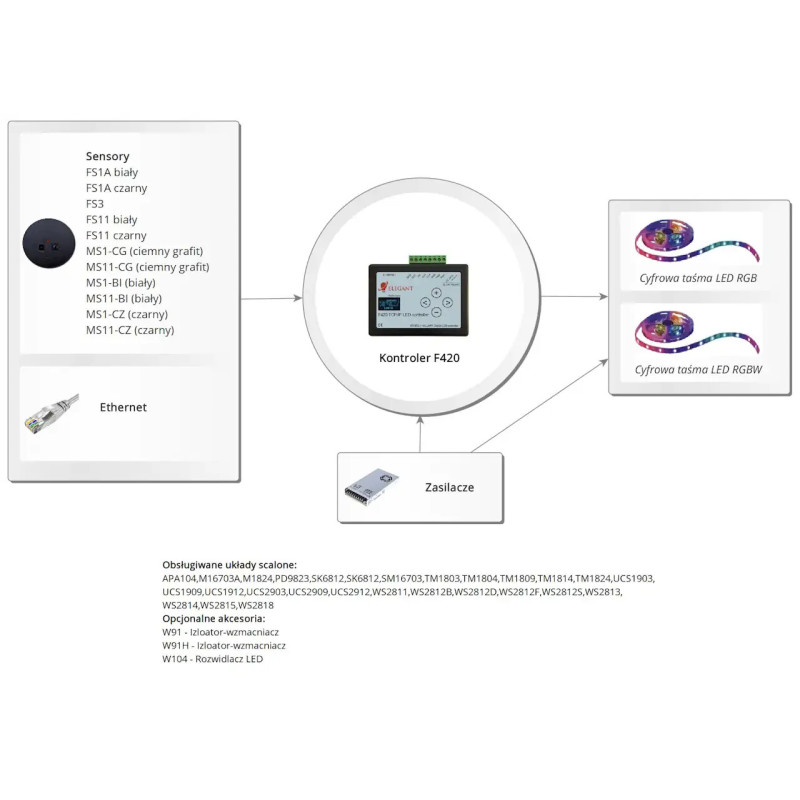

bądź stopni schodów, oraz sterowanie funkcjami przez sieć komputerów. Sterownik współpracuje z odbiciowymi czujnikami ruchu (np. typu FS1), które służą do wykrycia osoby wchodzącej po schodach, bądź przechodzącej korytarzem.
Obecność człowieka wyzwala animację, która rozwija się zgodnie z kierunkiem jego poruszania się. Animacja "zwija się" po ustawionym czasie. W trybie schodowym sterownik pozwala na uzyskanie 64 efektów (wliczając warianty poszczególnych efektów), a w trybie korytarzowym 28 efektów.

Konfiguracja sieci Ethernet

Jeśli sterownik będzie podłączony do sieci ethernet, należy skonfigurować jego adres IP. W menu pozycja
odpowiedzialna za to ustawienie nazywa się “MY IP ADDRESS”. Mamy do wyboru dwie opcje: AUTO oraz MANUAL. W
trybie AUTO sterownik pobierze adres IP z serwera DHCP (routera). W trybie MANUAL mamy możliwość zdefiniowania
adresu IP na stałe. Aby wejść na stronę WWW sterownika, w oknie przeglądarki należy wpisać: http://[adres IP sterownika],
(np. Http://192.168.1.18).

Główne cechy:

Obsługuje cyfrowe taśmy LED RGB oraz RGBW

Liczba pikseli RGB: 1000, RGBW: 700

Możliwość integracji z systemami inteligentnych budynków (http - GET, Json, Grenton)

Wejścia PIR1 i PIR2 reagują na podanie stanu niskiego (chwilowe zwarcie do masy)

Parametry urządzenia

-napięcie zasilania: 9..24V / 150mA DC. Złącze zasilacza: zaciski śrubowe oraz gniazdo DC 5,5/2,1mm
-obsługiwane układy scalone (diody cyfrowe): LPD6803, WS2811, WS2812S, WS2812B, WS2812D, WS2813,
 WS2815, WS2818, PD9823, SK6812, TM1803, TM1804, TM1814, TM1809, UCS1903, UCS1909, UCS1912,
 UCS2903, UCS2909, UCS2912, APA104
-obsługuje cyfrowe LED RGB i RGBW
-liczba pikseli RGB: 1000, RGBW: 700
-regulacja temperatury barwy białej
-wymiary: 109 x 79 x 31mm
-dostępna wersja z mocowaniem na szynę DIN
-klawiatura lokalna, wyświetlacz OLED
-interfejs sieciowy: złącze ethernet 8P8C (skrętka)

Tutaj pobierzesz instrukcję sterownik F420 (proszę kliknąć)
