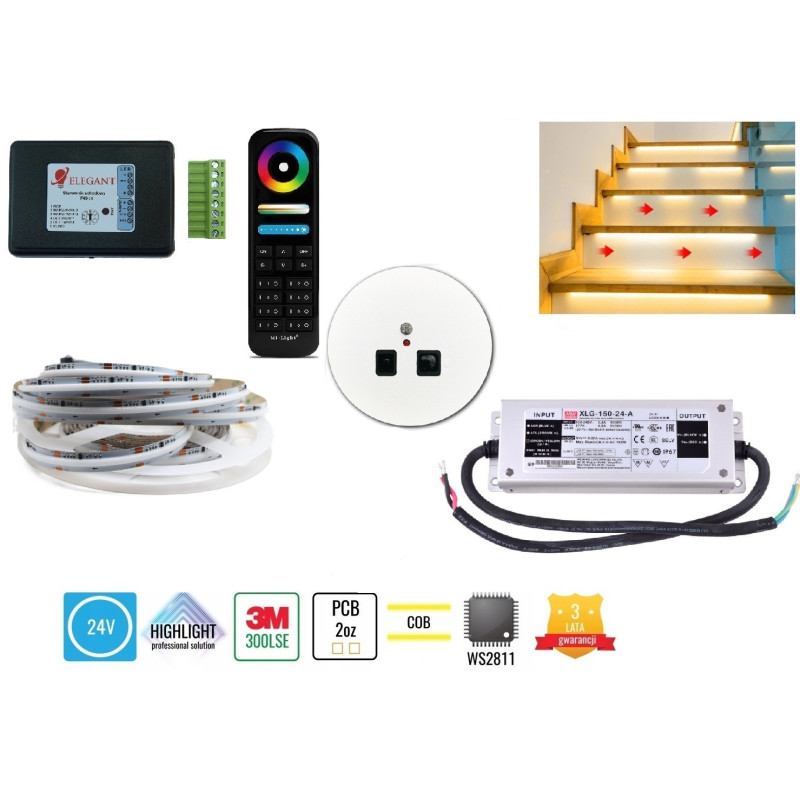

KOMPLETNY ZESTAW SCHODOWY-KORYTARZOWY ZAWIERA:

• 10m taśmy LED cyfrowej COB WS2811 RGB 24V

• uniwersalny sterownik schodowo-korytarzowy F40 Elegant,

• 2 x czujnik ruchu MS11 (kolor biały, czarny lub grafitowy - prosimy podać kolor przy składaniu zamówienia, standardowo wysyłamy czujniki w kolorze białym),

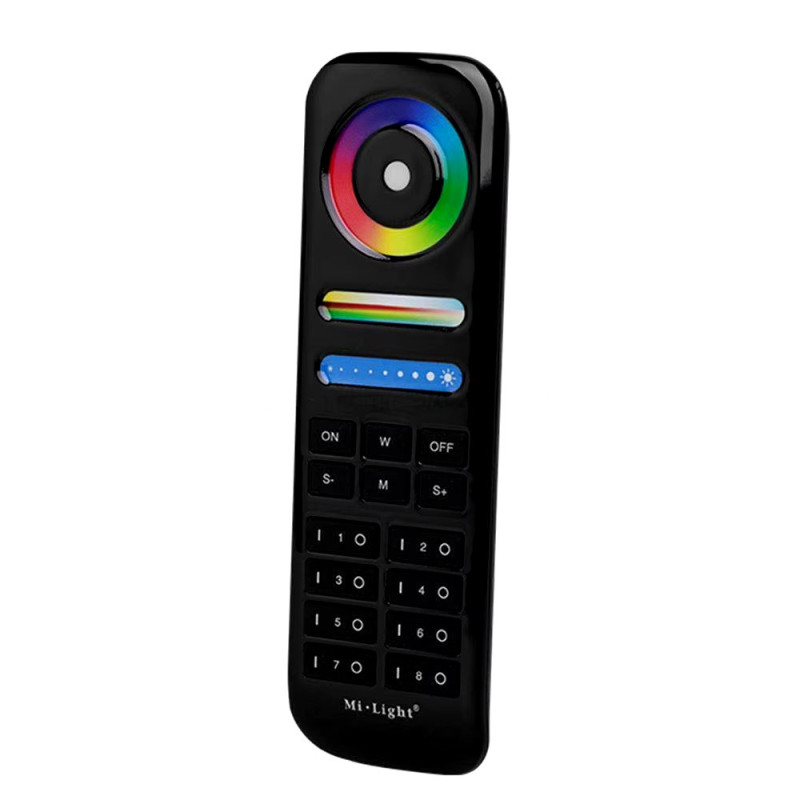

• pilot do konfiguracji FUT089 czarny + uchwyt ścienny na pilota,

• zasilacz hermetyczny Mean Well XLG-150-24 24V,

• 15m przewodu RGB 4 x 0,35mm,

W  z e s t a w i e  t a n i e j ! !

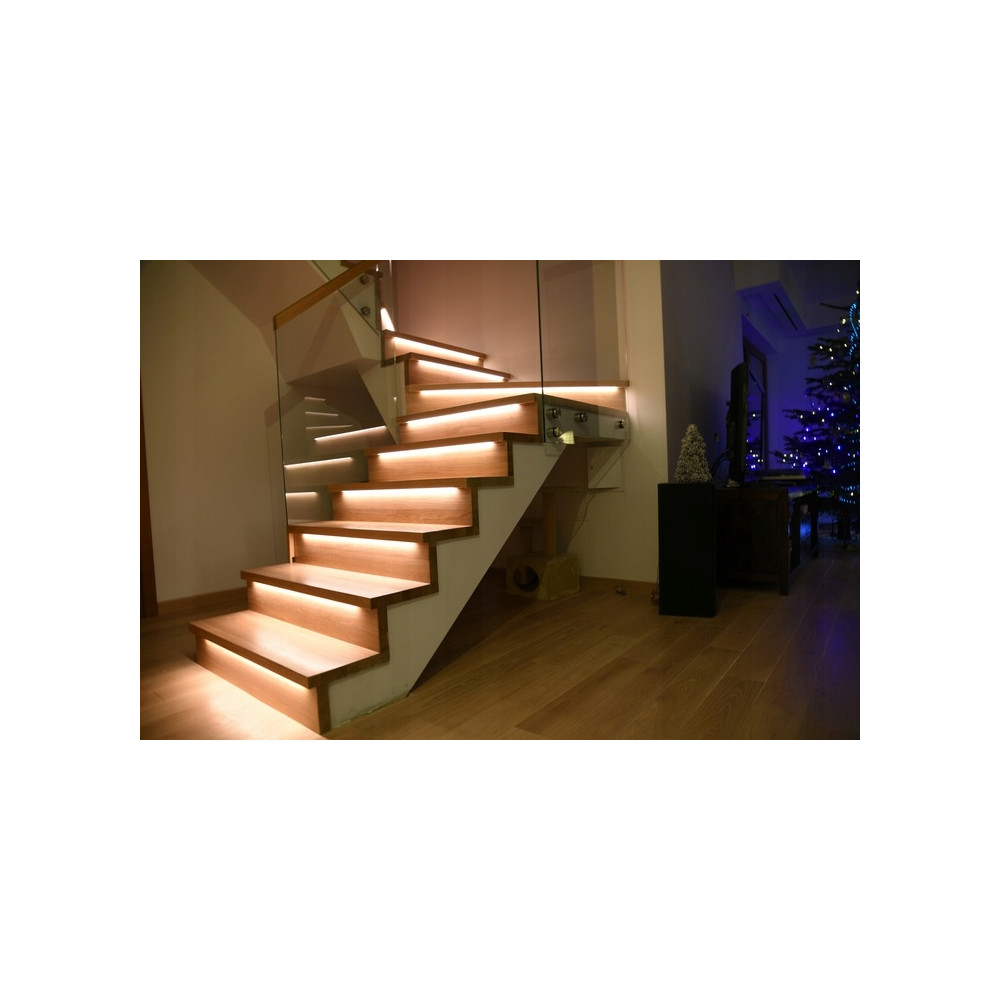

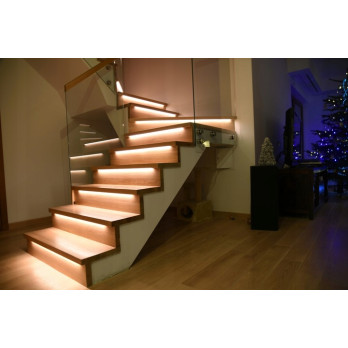

Przedmiotem sprzedaży jest kompletny zestaw schodowo-korytarzowy. Dzięki wykorzystaniu sterownika schodowo-korytarzowego

polskiej produkcji i taśmy cyfrowej uzyskają Państwo w prosty sposób bardzo efektowne animowane podświetlenie stopni schodów,

korytarza czy klatki schodowej. Stawiamy na wysokiej jakości produkty, dlatego też uzyskany efekt podświetlenia wzbudzi zachwyt.

STAWIAMY NA WYSOKIEJ JAKOŚCI PRODUKTY

ZAPEWNIANY DORADZCTWO I WSPARCIE W DOBORZE PRODUKTÓW

Taśmy cyfrowe to najnowsze osiągnięcie w dziedzinie oświetlenia LED.

Dzięki zastosowaniu mikroprocesorów sterujących, każda sekcja na taśmie LED może być sterowana zupełnie niezależnie.

Dzięki temu możemy uzyskać niespotykane dotąd programy dynamiczne, statyczne, płynące kolory, przechodzenie barw, animacje oraz

wiele innych możliwości.

Zastosowanie taśm cyfrowych jest wręcz nieograniczone, a my posiadamy niezbędną wiedzę, oraz zaplecze techniczne, które pozwala

dopasować nasz produkt do Państwa potrzeb. Na bazie taśm cyfrowych oraz modułów można stworzyć np. tablice, zabudowy, matryce

Led w obudowie z poliwęglanu lub plexi.

Nasz produkt doskonale sprawdzi się zarówno w domu, jak i lokalach gastronomicznych, salach weselnych, dyskotekach, klubach,

sklepach i innych.

Parametry taśmy cyfrowej LED COB WS2811 RGB 24V

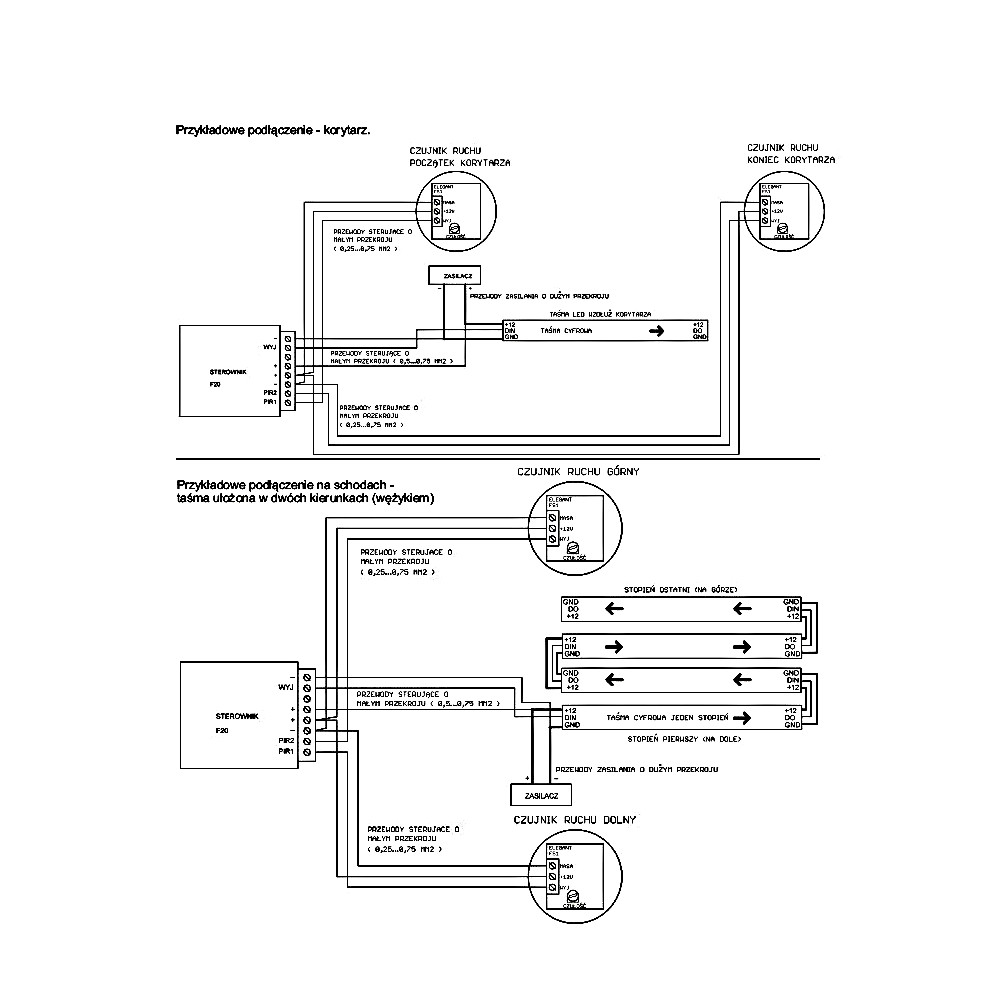

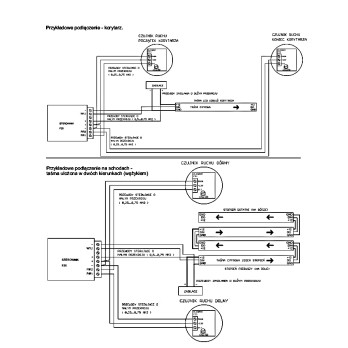

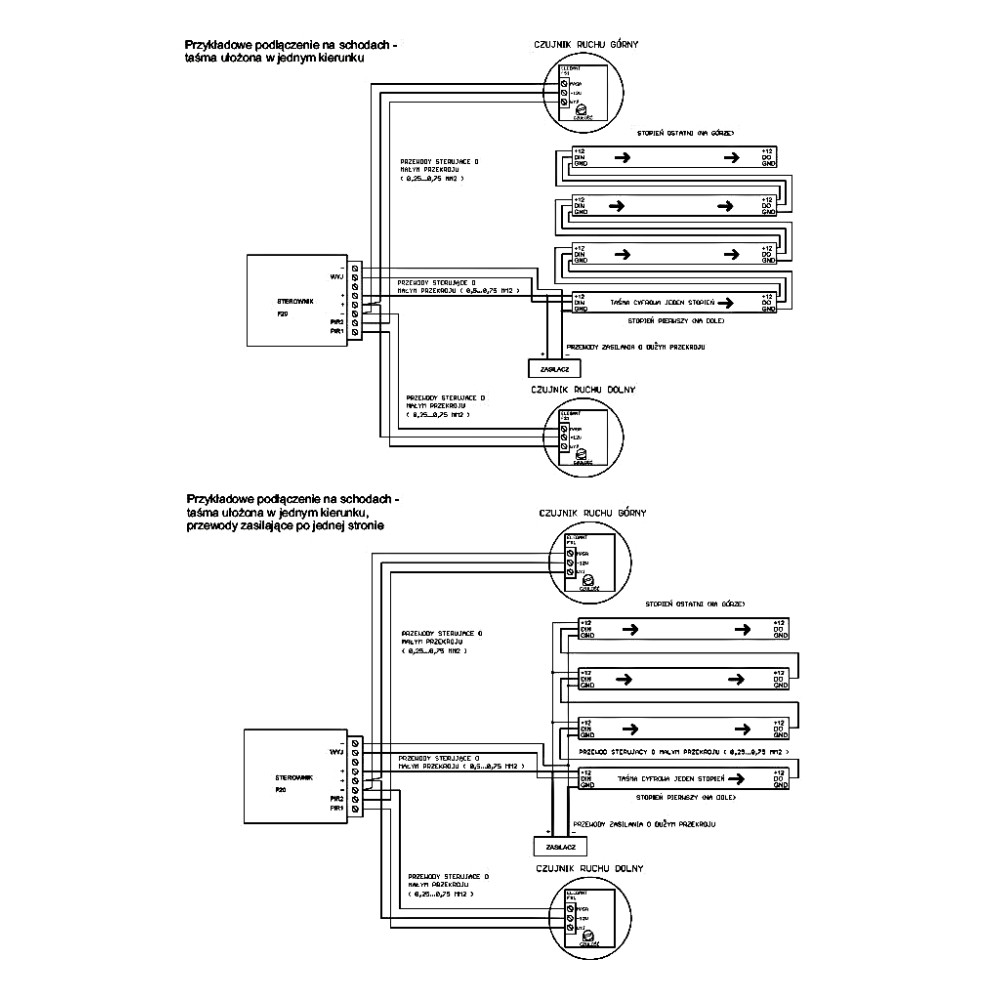

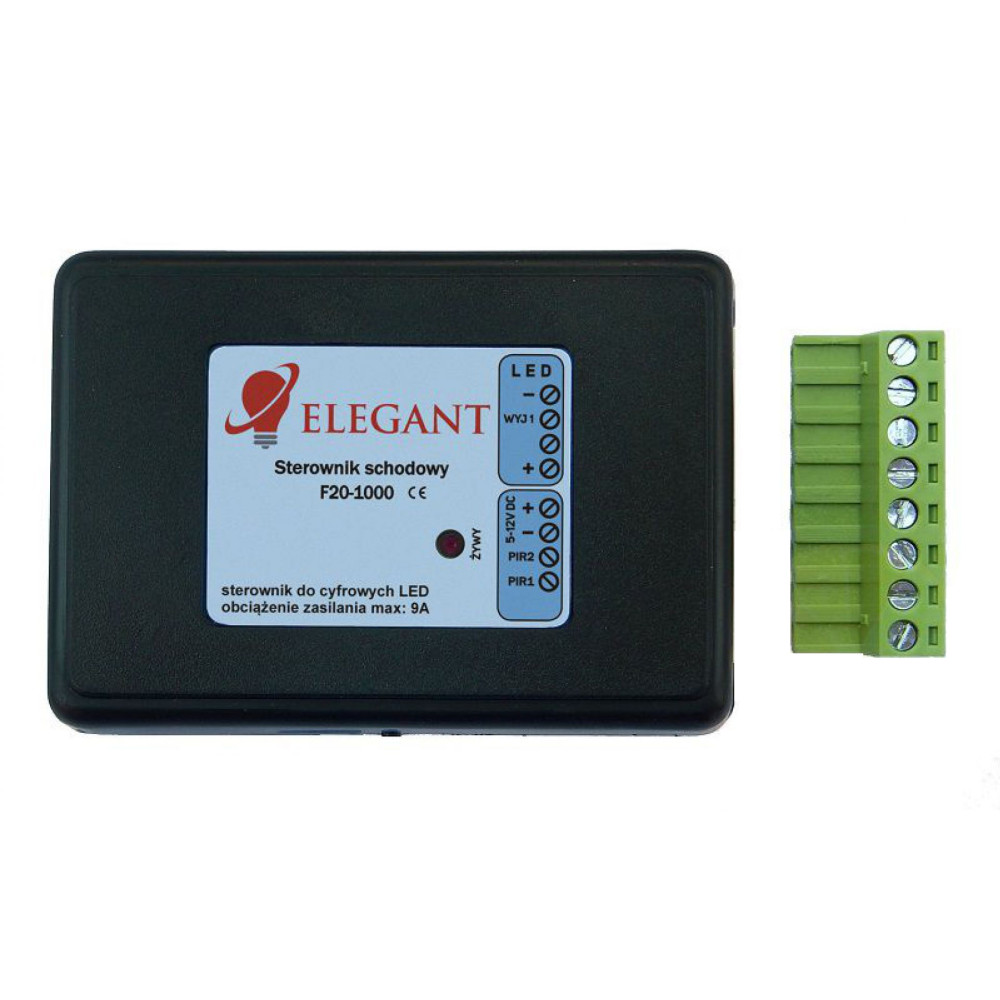

Sterownik schodowo-korytarzowy F40 umożliwia uzyskanie efektu animowanego (rozwijającego się) podświetlenia korytarza bądź stopni schodów. Sterownik współpracuje z odbiciowymi czujnikami ruchu (np. typu FS1), które służą do wykrycia osoby wchodzącej po schodach bądź przechodzącej korytarzem. Obecność człowieka wyzwala animację, która rozwija się zgodnie z kierunkiem jego poruszania się. Animacja “zwija się” po ustawionym czasie. W trybie schodowym sterownik pozwala na uzyskanie 67 efektów a w trybie korytarzowym 28 efektów.

Sterownik zaprojektowano tak aby współpracował z różnego rodzaju układami scalonymi a co za tym idzie wieloma rodzajami taśm cyfrowych ( RGB, RGBW TM1814, RGBW SK6812, CCT WS2811, CCT TM1814 , MONO). Przed przystąpieniem do pracy, należy przy pomocy małego śrubokręta przestawić przełącznik znajdujący się na spodzie sterownika na odpowiedni typ taśmy LED.

Ustawienia pokrętła sterownika w zależności od modelu zastosowanej taśmy LED

0.RGB+CCT WS2811

1.RGB

2.RGBW SK6812

3.RGBW TM1814

4.CCT WS2811

5.CCT TM1814

6.MONO

7.RGB+CCT WS2805

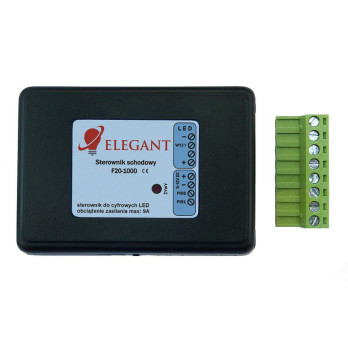

Parametry sterownika schodowo korytarzowego F40

• napięcie zasilania:  5...24V
• wejścia na czujniki:  aktywny stan niski, wejścia podciągane do plusa zasilania rezystorami 3,6kOhm wewnątrz sterownika

• obsługiwane układy scalone (diody cyfrowe):  WS2811, WS2812S, WS2812B, WS2812D,WS2813, WS2815, WS2818, PD9823, SK6812, TM1803, TM1804, TM1809, TM1814, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104

• maksymalny pąd LED przy zasilaniu poprzez złącze DC (5,5/2,1mm):  5A

• maksymalny prąd LED przy zasilaniu poprzez złącze śrubowe:  8A

• wymiary: 60 x 84 x 30mm

• częstotliwość pracy pilota:  2.4GHz , zasilany bateriami 2x AAA

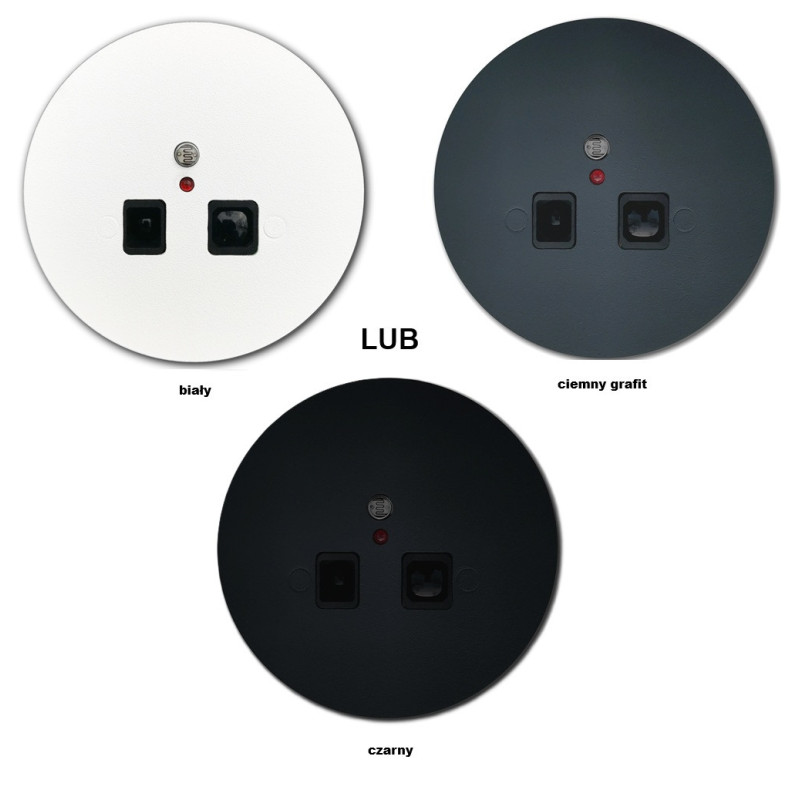

Odbiciowy czujnik ruchu MS11 (2 szt. w zestawie ze sterownikiem)

 Czujnik przystosowany jest do wykrywania osoby wchodzącej na schody bądź przechodzącej korytarzem. Wykorzystuje sensor odbiciowy firmy Sharp, dzięki czemu jego działanie jest niezawodne i precyzyjne. Czujnik posiada regulację czułości zadziałania (odległości na jaką ma reagować) oraz regulację poziomu natężenia światła przy jakim czujnik zaczyna wykrywać ruch. Czujnik emituje niewidzialną wiązkę, której przecięcie powoduje jego zadziałanie. Nie są wymagane jakiekolwiek lusterka naprzeciwko czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt). Wyjście czujnika jest typu otwarty kolektor, stan niski jest stanem aktywnym. To znaczy, że na wyjściu pojawia się masa, kiedy czujnik wykryje obiekt. Zaświeci się jednocześnie czerwona dioda z przodu czujnika. Nie wolno zwierać wyjścia czujnika do plusa zasilania. Czujnik występuje w wersji białej, czarnej lub ciemno grafitowej.

Najważniejsze cechy czujnika MS11

• produkt polskiej produkcji - wysoka jakość i markowe komponenty, gwarantują bezawaryjną pracę i precyzję działania

• estetyczny front czujnika wykonany z blachy malowanej proszkowo

• Czujnik posiada regulację dystansu zadziałania, oraz regulację poziomu natężenia światła przy jakim czujnik zaczyna wykrywać ruch

• szybki i wygodny montaż w puszce FI60 bez użycia śrub - sprężynujące blaszki montażowe

• regulacja zasięgu działania od 30cm do 140cm

Zasilacz Mean Well XLG-150-24 to wysokiej jakości, przemysłowy zasilacz LED o mocy 150 W, zaprojektowany do stabilnego zasilania systemów oświetleniowych pracujących przy napięciu 24 V. Urządzenie wyróżnia się wysoką sprawnością, solidną konstrukcją oraz odpornością na trudne warunki środowiskowe, dzięki czemu doskonale sprawdza się zarówno w instalacjach wewnętrznych, jak i zewnętrznych.

 Specyfikacja techniczna:

• Model: XLG -150-24

• Moc wyjściowa: 150W

• Napięcie wyjściowe: 24V DC

• Prąd wyjściowy: 6,5A

• Zakres napięcia wejściowego: 90–264V AC (uniwersalne zasilanie)

• Stopień ochrony: IP67 (pełna ochrona przed pyłem i zanurzeniem w wodzie)

• Chłodzenie: pasywne (bez wentylatora – cicha praca)

• Obudowa: hermetyczna

• Temperatura pracy: szeroki zakres pracy w trudnych warunkach

• Wymiary (dł. x szer. x wys.): 180x63x35,5mm

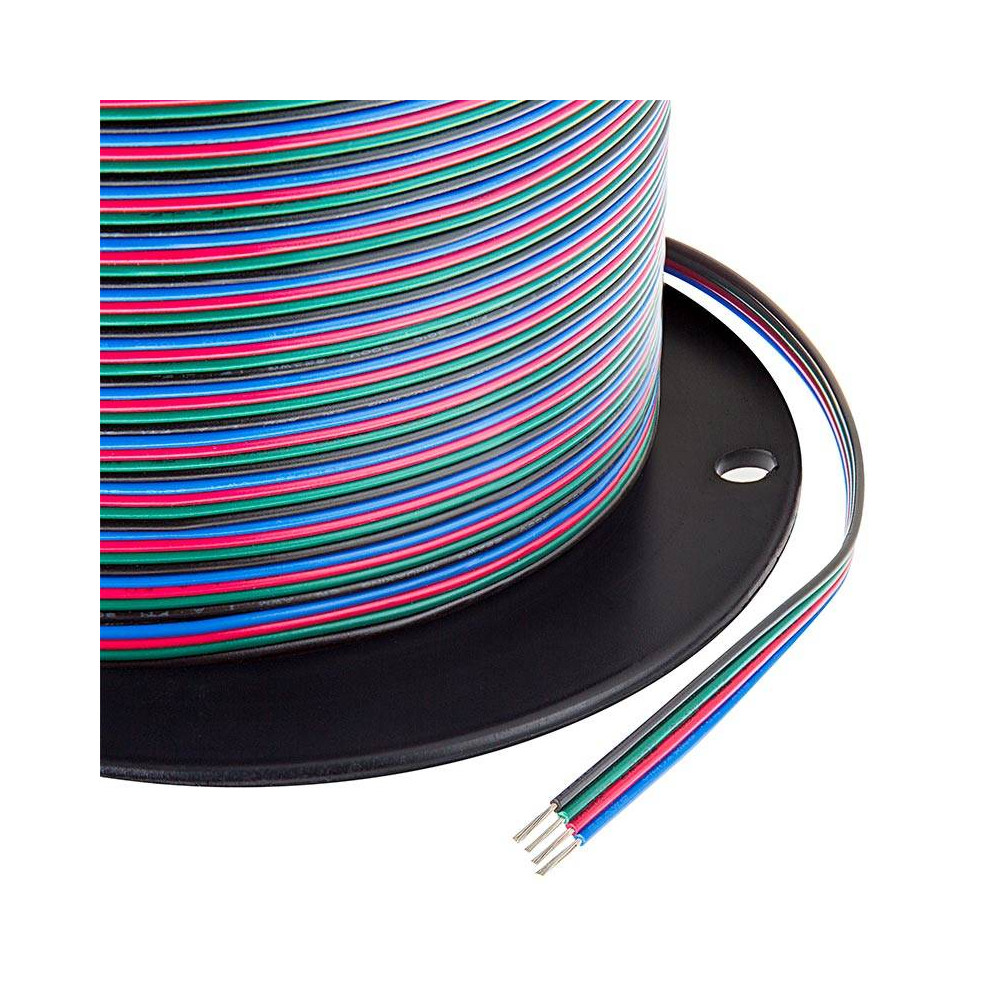

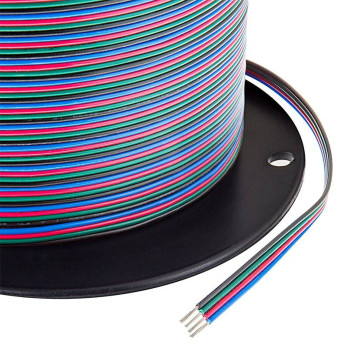

Przewód  RGB sprawdzi się idealnie do łączenia taśm między schodami, gdzie odległość pomiędzy poszczególnymi trepami nie przekracza długości 1m. W taśmach cyfrowych wykorzystujemy tylko trzy z czterech żył przewodu. Czerwona żyłę przewodu wlutowujemy w miejsce na taśmie oznaczonej jako V+, zieloną żyłkę wlutowujemy  w DIN/DATA natomiast czarną żyłę wlutowujemy w miejsce na taśmie oznaczone jako GND. Przykrój przewodu pozwala w łatwy sposób ukryć go w profilu.

 Tutaj pobierzesz instrukcje sterownika F40 (kliknij)

Jeżeli w naszym sklepie nie widzą Państwo zestawu dla siebie, prosimy o kontakt mailowy bądź telefoniczny, a

 stworzymy produkt specjalnie dla Was !
