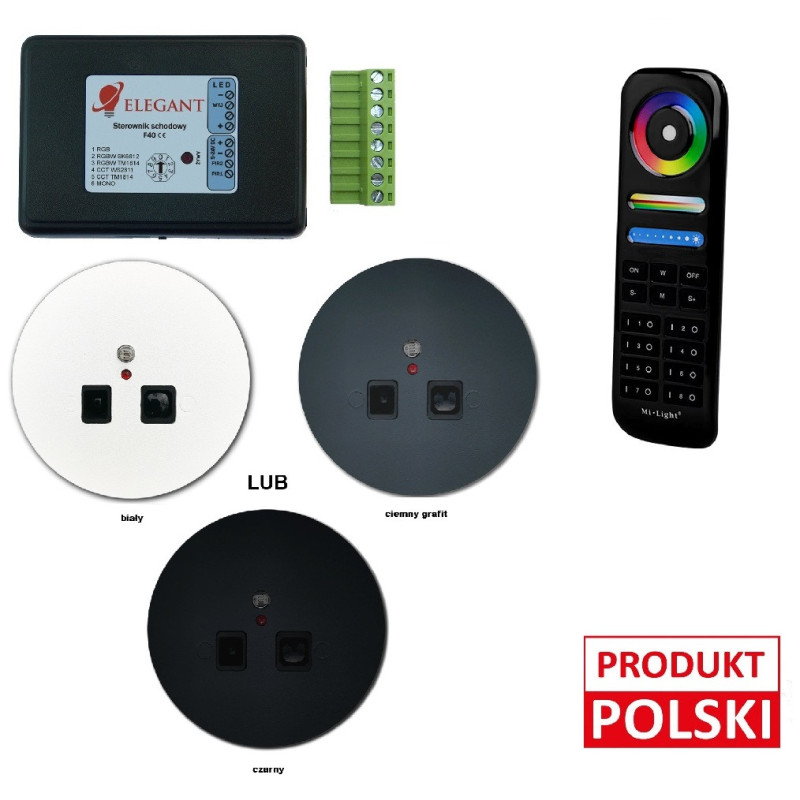

Zestaw zawiera:

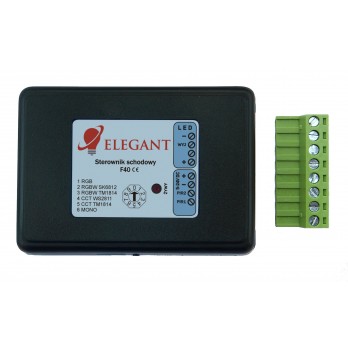

• Uniwersalny sterownik schodowo-korytarzowy Elegant F40.
• 2x czujnik ruchu MS11 z wbudowanym czujnikiem zmierzchu ( do wyboru dwa kolory frontu: biały, czarny lub grafitowy, podczas składania zamówienia prosimy o informację który wariant mamy wysłać. Standardowo wysyłamy czujniki w kolorze białym).
• Pilot ośmiostrefowy FUT089b czarny do konfiguracji sterownika.

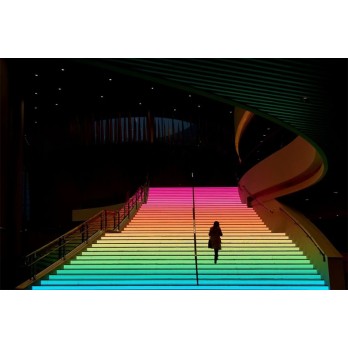

Sterownik schodowo-korytarzowy F40 umożliwia uzyskanie efektu animowanego (rozwijającego się) podświetlenia korytarza bądź stopni schodów. Sterownik współpracuje z odbiciowymi czujnikami ruchu (np. typu FS1), które służą do wykrycia osoby wchodzącej po schodach bądź przechodzącej korytarzem. Obecność człowieka wyzwala animację, która rozwija się zgodnie z kierunkiem jego poruszania się. Animacja “zwija się” po ustawionym czasie. W trybie schodowym sterownik pozwala na uzyskanie 67 efektów a w trybie korytarzowym 28 efektów

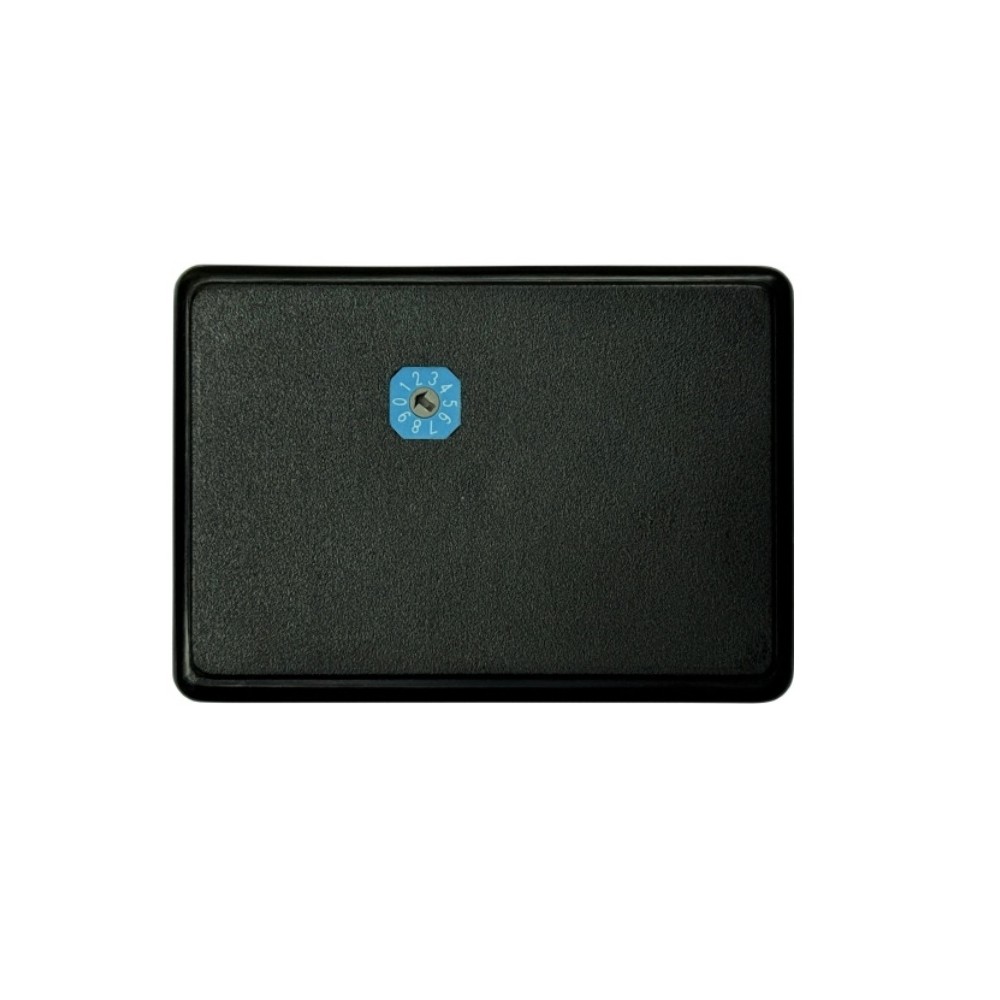

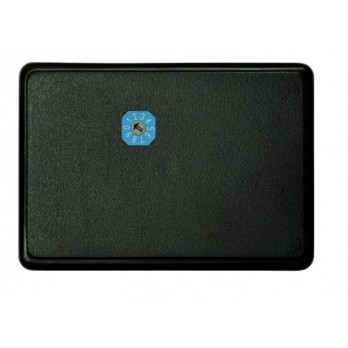

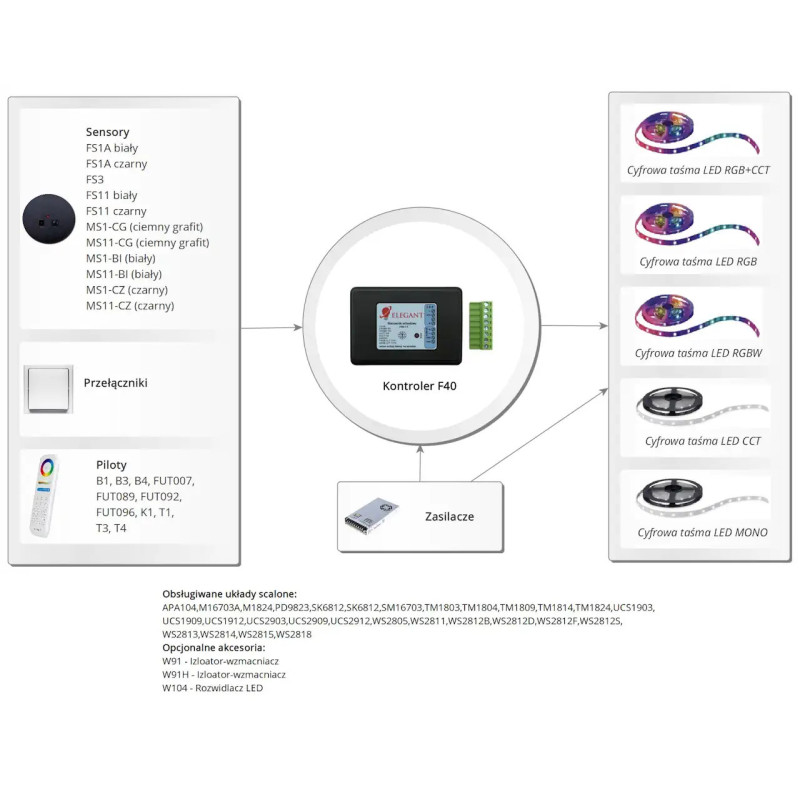

Sterownik zaprojektowano tak aby współpracował z różnego rodzaju układami scalonymi a co za tym idzie wieloma rodzajami taśm cyfrowych ( RGB, RGBW TM1814, RGBW SK6812, CCT WS2811, CCT TM1814 , MONO). Przed przystąpieniem do pracy, należy przy pomocy małego śrubokręta przestawić przełącznik znajdujący się na spodzie sterownika na odpowiedni typ taśmy LED.

0.RGB+CCT WS2811

1.RGB

2.RGBW SK6812

3.RGBW TM1814

4.CCT WS2811

5.CCT TM1814

6.MONO

7.RGB+CCT WS2805

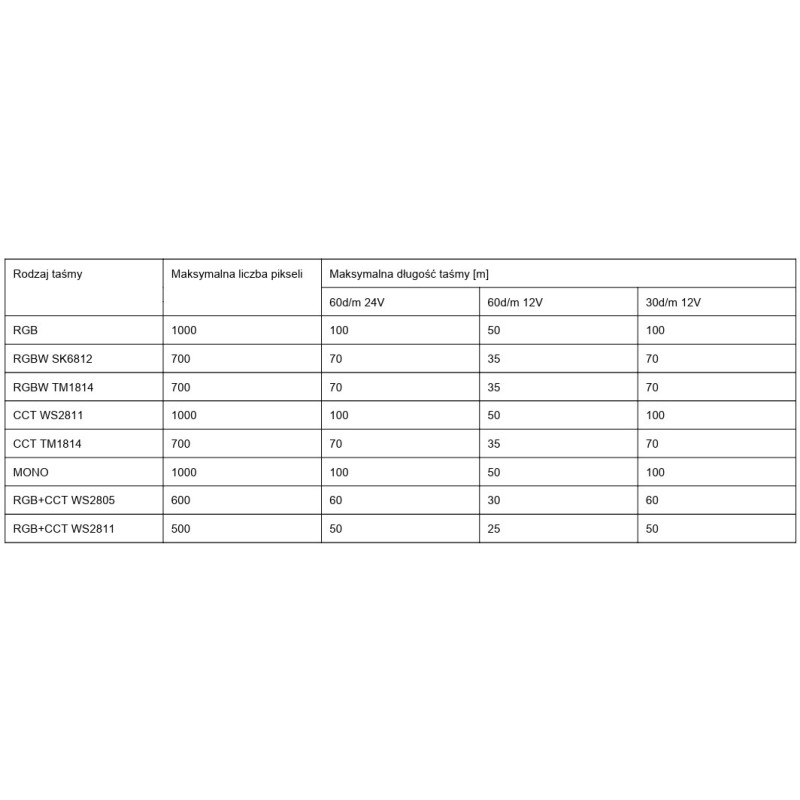

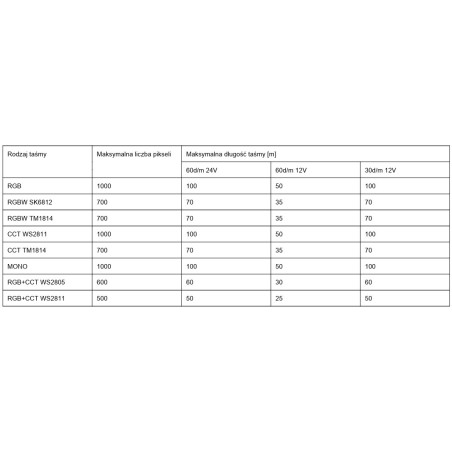

Sterownik schodowo-korytarzowy w zależności od rodzaju taśmy oraz napięcia obsługuje różną ilość pikseli. Poniższa tabelka pozwala w przejrzysty sposób sprawdzić ile metrów taśmy będzie mogli użyć w zależności od jej modelu oraz napięcia.

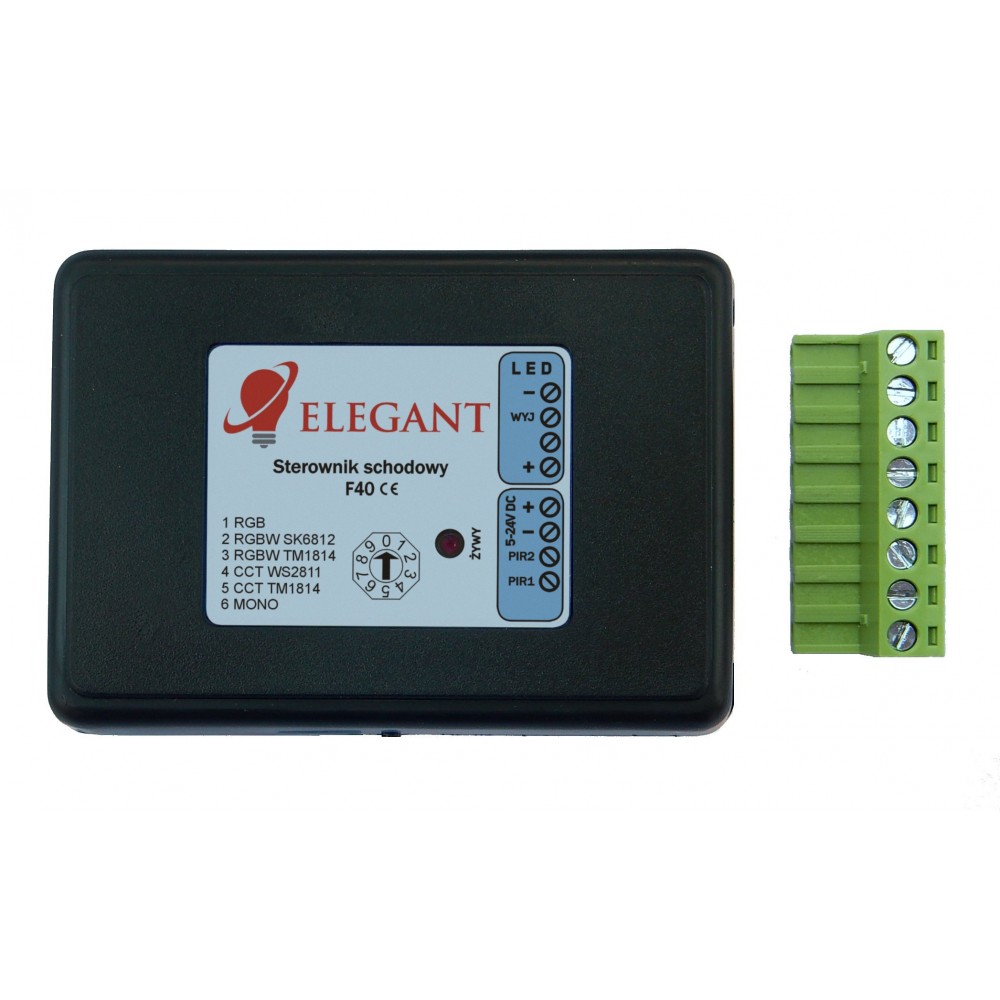

Parametry sterownika schodowo korytarzowego F40

• napięcie zasilania: 5...24V -wejścia na czujniki: aktywny stan niski, wejścia podciągane do plusa zasilania rezystorami 3,6kOhm wewnątrz sterownika

• obsługiwane układy scalone (diody cyfrowe): WS2811, WS2812S, WS2812B, WS2812D,WS2813, WS2815, WS2818, PD9823, SK6812, TM1803, TM1804, TM1809, TM1814, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104

• maksymalny pąd LED przy zasilaniu poprzez złącze DC (5,5/2,1mm): 5A

• maksymalny prąd LED przy zasilaniu poprzez złącze śrubowe: 8A

• wymiary: 60 x 84 x 30mm

• częstotliwość pracy pilota: 2.4GHz, zasilany bateriami 2 x AAA

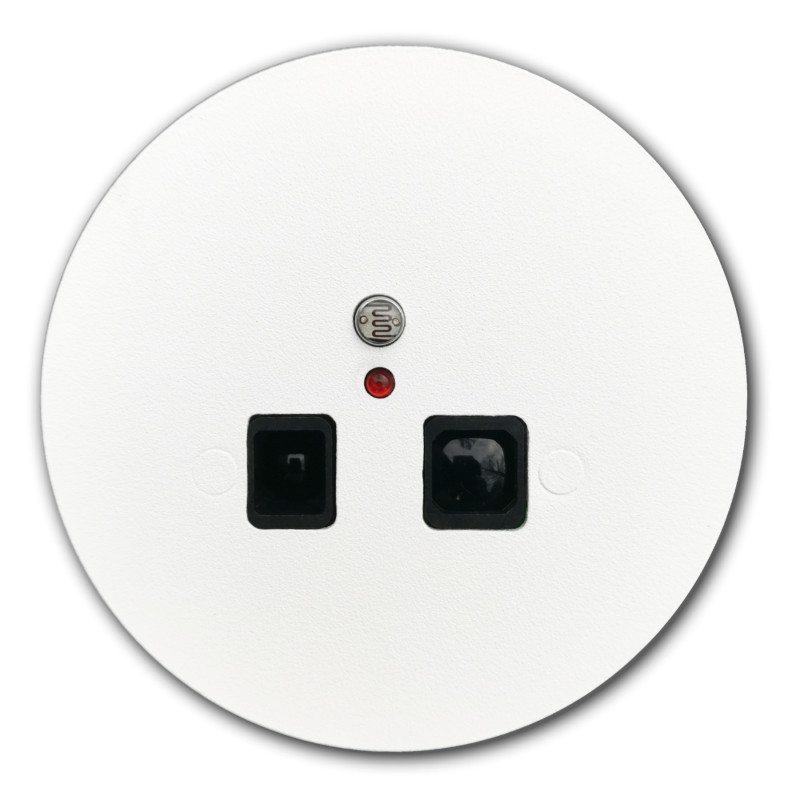

Czujnik ruchu MS11 z wbudowanym czujnikiem zmierzchu

Czujnik zbliżeniowy - laserowy MS11 z wbudowanym czujnikiem zmierzchu

• produkt polskiej produkcji - wysoka jakość i markowe komponenty, gwarantują bezawaryjną pracę i precyzję działania

• estetyczny front czujnika wykonany z blachy malowanej proszkowo

• Czujnik posiada regulację dystansu zadziałania, oraz regulację poziomu natężenia światła przy jakim czujnik zaczyna wykrywać ruch

• szybki i wygodny montaż w puszce FI60 bez użycia śrub - sprężynujące blaszki montażowe

• regulacja zasięgu działania od 35cm do 140cm

Czujnik przystosowany jest do wykrywania osoby wchodzącej na schody bądź przechodzącej korytarzem. Wykorzystuje sensor odbiciowy firmy Sharp, dzięki czemu jego działanie jest niezawodne i precyzyjne. Czujnik posiada regulację czułości zadziałania (odległości na jaką ma reagować) oraz regulację poziomu natężenia światła przy jakim czujnik zaczyna wykrywać ruch. Czujnik emituje niewidzialną wiązkę, której przecięcie powoduje jego zadziałanie. Nie są wymagane jakiekolwiek lusterka naprzeciwko czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt). Wyjście czujnika jest typu otwarty kolektor, stan niski jest stanem aktywnym. To znaczy, że na wyjściu pojawia się masa, kiedy czujnik wykryje obiekt. Zaświeci się jednocześnie czerwona dioda z przodu czujnika. Nie wolno zwierać wyjścia czujnika do plusa zasilania. Czujnik występuje w wersji białej, czarnej lub ciemno grafitowej.

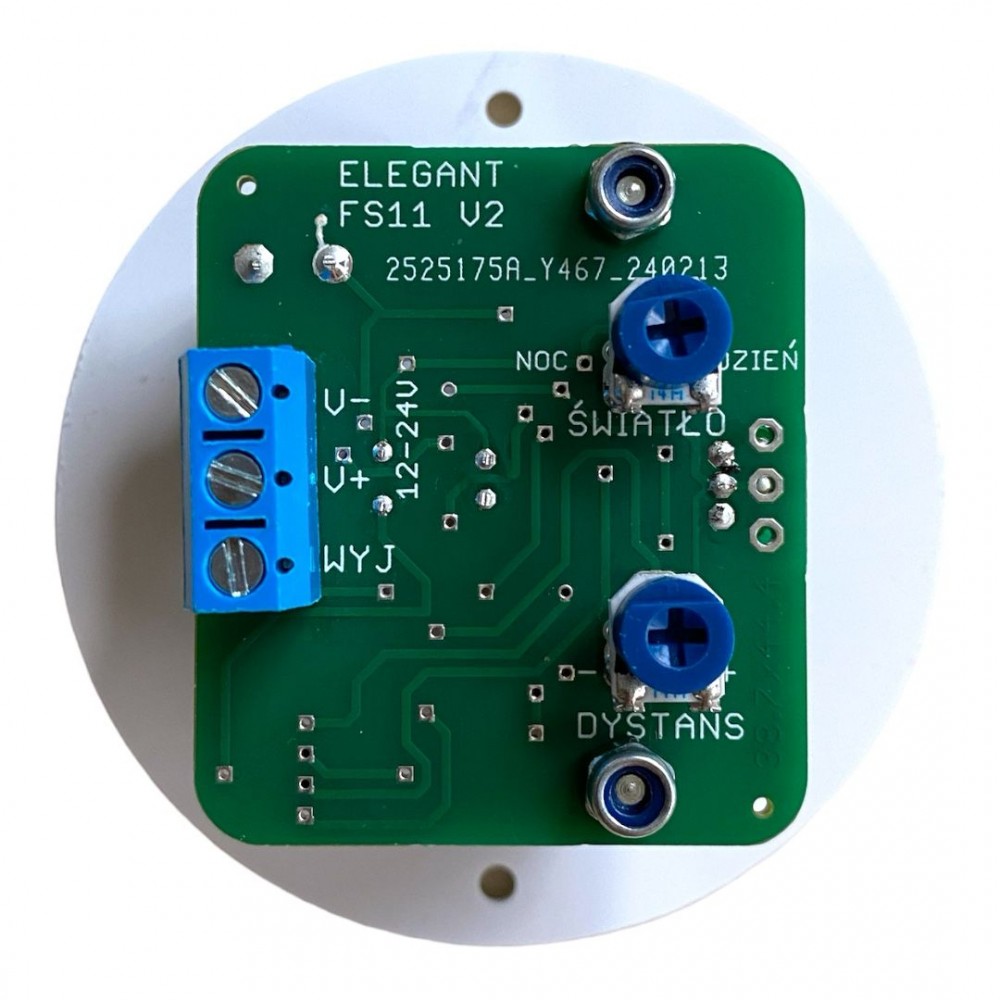

REGULACJA ŚWIATŁA

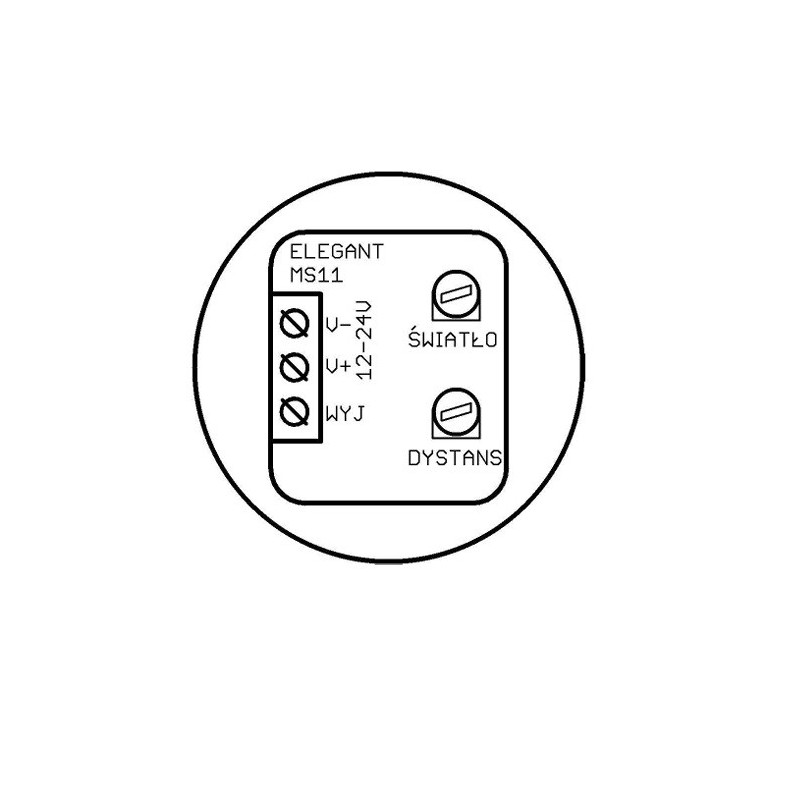

Przy pomocy małego, płaskiego śrubokręta, delikatnie obracając potencjometr opisany "Światło" z tyłu czujnika możemy go odpowiednio wyregulować. Kręcąc w prawo zwiększamy poziom natężenia światła przy którym czujnik zacznie reagować (będzie reagować, gdy będzie jaśniej)

REGULACJA DYSTANSU

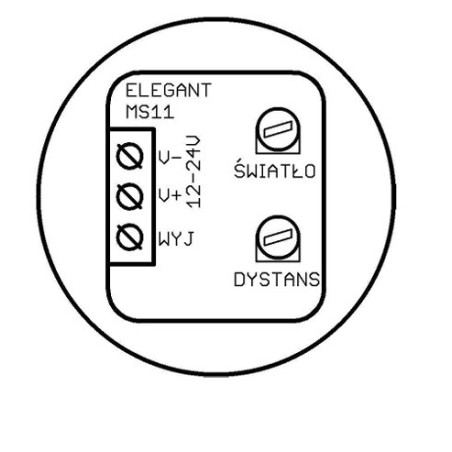

Przy pomocy małego, płaskiego śrubokręta, delikatnie obracając potencjometr opisany "Dystans" z tyłu czujnika możemy go odpowiednio wyregulować. Kręcąc w prawo zwiększamy dystans-czujnik będzie wykrywał obiekty z większej odległości

Montaż i demontaż produktu w puszce podtynkowej


Produkt wyposażony jest w sprężynujące blaszki, dzięki którym możliwy jest prosty montaż bez użycia narzędzi. Wystarczy wsunąć czujnik do puszki podtynkowej aby znajdujące się po bokach blaszki zablokowały urządzenie w puszce. Jeśli chcemy wyjąć urządzenie, musimy najpierw przesunąć je w bok tak aby docisnąć jedną z blaszek, a następnie odchylić jak zostało pokazane na rysunku.

Parametry urządzenia:

-napięcie zasilania: 12-24V

-wbudowany czujnik zmierzchu

-wymiary średnica x głębokość: 75 x 35mm

-wyjście typu otwarty kolektor, obciążalność 50mA. Aktywny stan niski.

-maksymalna odległość wykrywanych obiektów: 140cm

-minimalna odległość wykrywanych obiektów: 35cm

-kąt wykrywanych obiektów: tylko obiekty na wprost czujnika

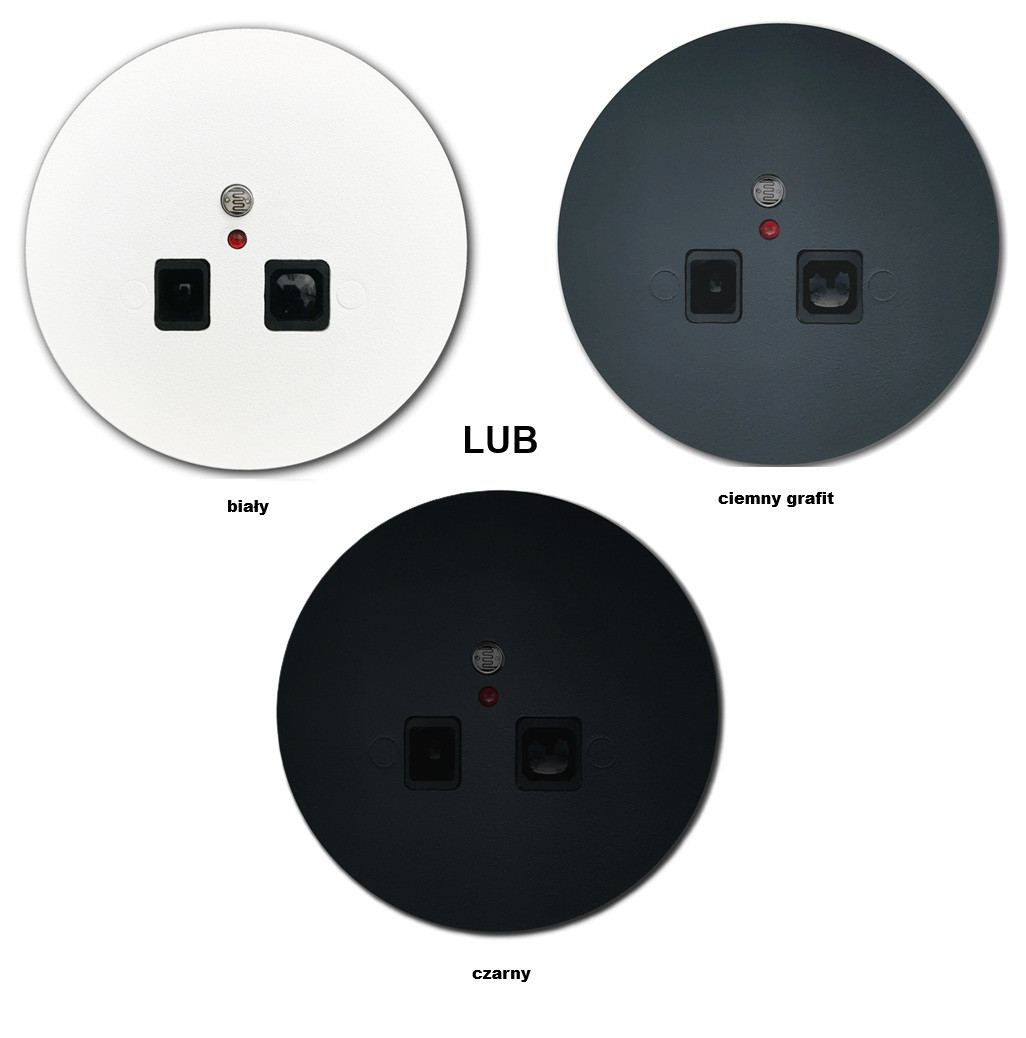

Czujnik FS11 występuje w dwóch wariantach kolorystycznych: białym, czarnym lub grafitowym ( przy zamawianiu prosimy o informację którą wersje chcą Państwo otrzymać, standardowo wysyłamy białe czujniki).

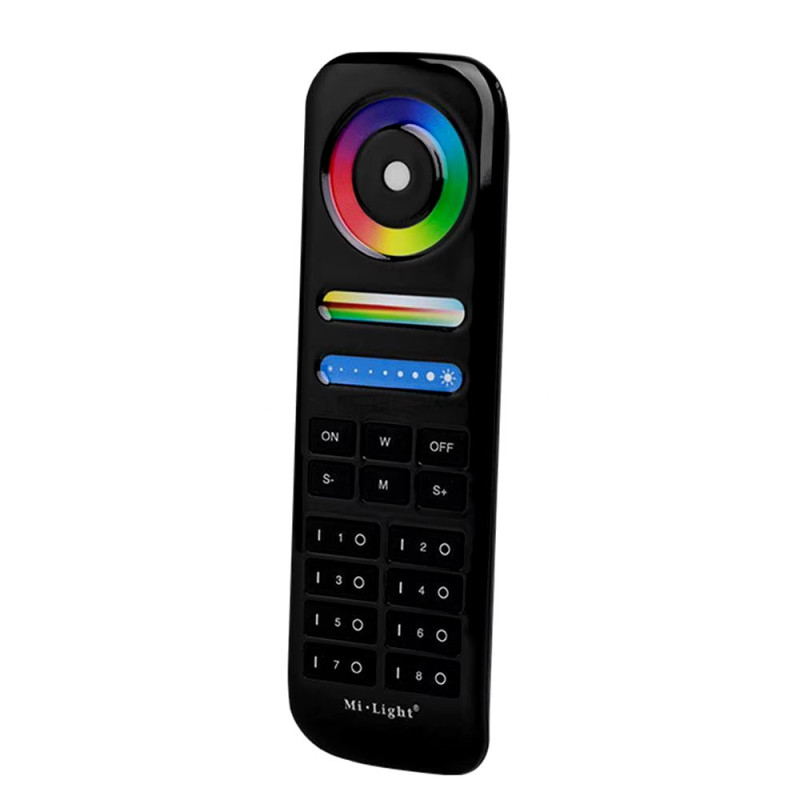

Pilot FUT089b do konfiguracji sterownika

Pilot zdalnego sterowania MiLight FUT089 pozwalający na obsługę sterowników taśm LED RBG+CCT. Pilot obsługuje do 8 stref. Został zaprojektowany w taki sposób, aby umożliwiać łatwy i szybki wybór koloru przy pomocy dotykowego okręgu, płynne ściemnianie i rozjaśnianie, zmianę nasycenia kolorów, uruchomienie programu dynamicznej zmiany kolorów, a także zmianę ich szybkości. Dioda umieszczona po środku tęczowego okręgu sygnalizuje pracę kontrolera (zapala się, gdy korzystamy z klawiszy dotykowych na pilocie). Pilot FUT089b posiada zasięg do 30 m. Zasilany 2 bateriami AAA. W zestawie znajduje się uchwyt do zamocowania pilota na ścianie.

Pilot umożliwia:

• wybór koloru z palety RGB lub CCT (w zależności od podłączonego do sterownika odbiornika),

• płynne ściemnianie i rozjaśnianie,

•          zmianę nasycenia koloru poprzez dodanie światła białego ( przy zastosowaniu odpowiednich taśm LED),
• wybór jednego z kilku programów dynamicznej zmiany kolorów,

• przyspieszanie i zwalnianie działania programów dynamicznych,

Cyfrowe oświetlenie LED to nowoczesne i ekonomiczne rozwiązanie

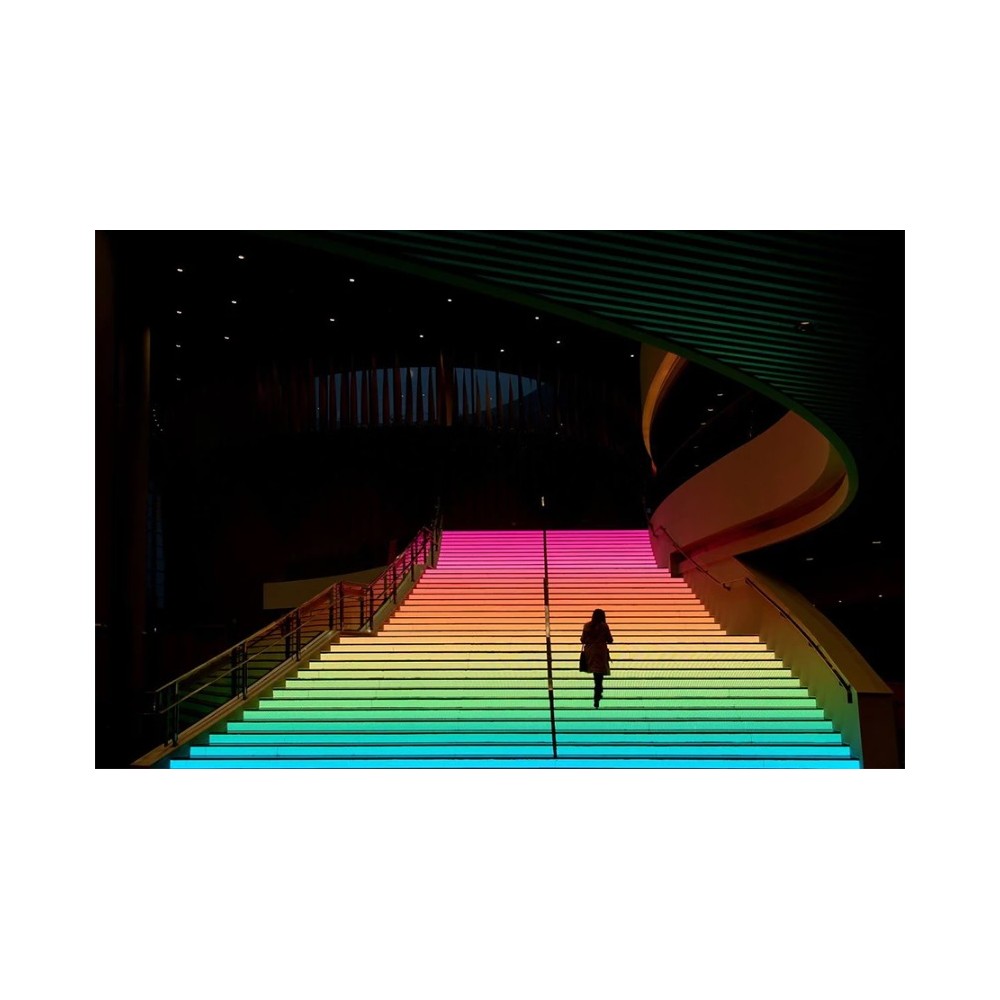

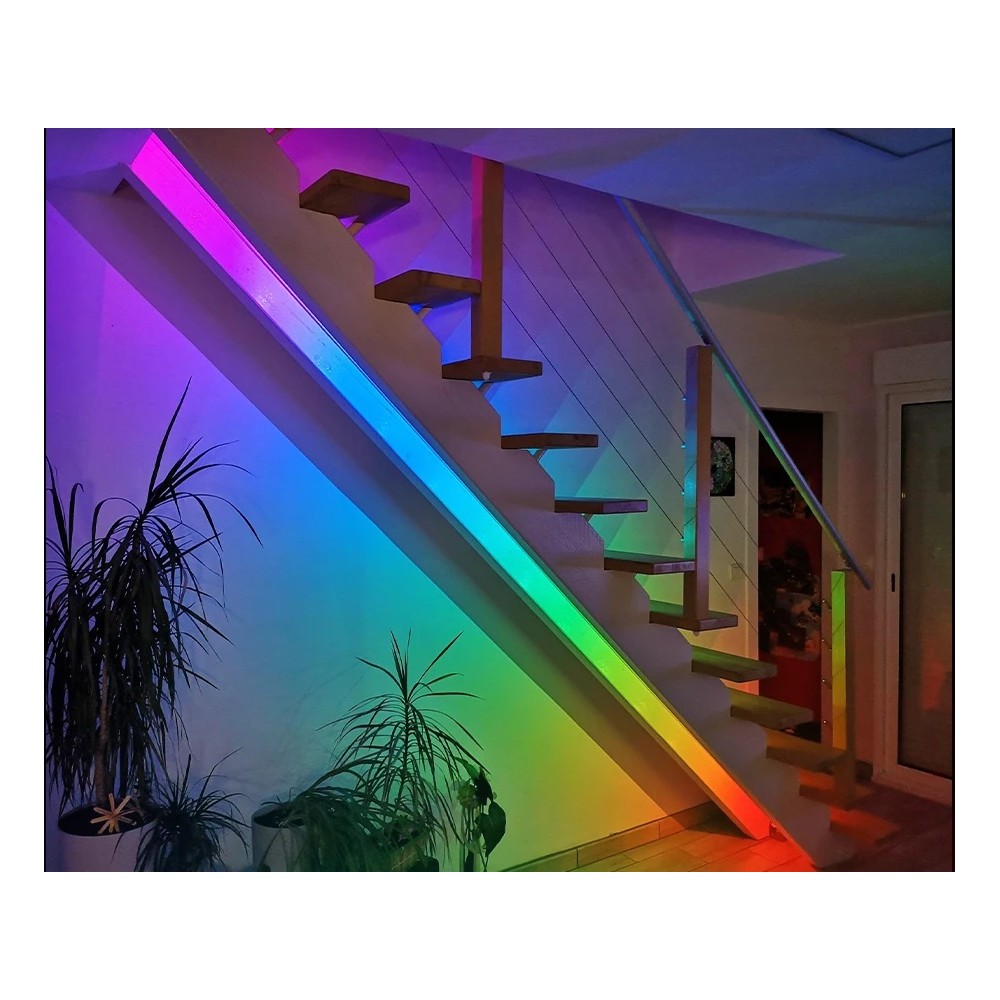

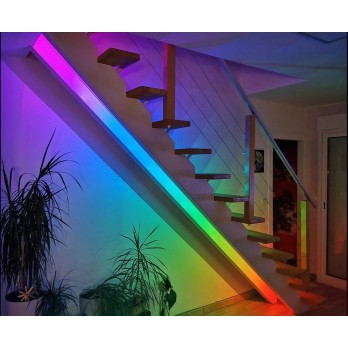

Dzięki zastosowaniu sterownika F40 oświetlenie schodowe oprócz funkcji użytkowej zyskuje także funkcje dekoracyjną

Tutaj pobierzesz instrukcje (kliknąć)
