Wzmacniacz sygnału Elegant R190R odbiornik

Przedłużacz radiowy typu R190 ma zastosowanie w przypadku, kiedy zachodzi konieczność zwiększenia zasięgu komunikacji radiowej pomiędzy sterownikami a mostkiem Wi-Fi R240, bądź też świetlikiem B320. Przedłużacz R190T (NADAJNIK) należy umieścić przy mostku Wi-Fi R240 lub świetliku B320 natomiast przedłużacz R190R (ODBIORNIK) przy sterownikach. Zasięg komunikacji możemy zwiększyć do 300m w otwartej przestrzeni. W celu zapewnienia jeszcze większego zasięgu możemy użyć wielu odbiorników R190R.

 NADAJNIK R190R

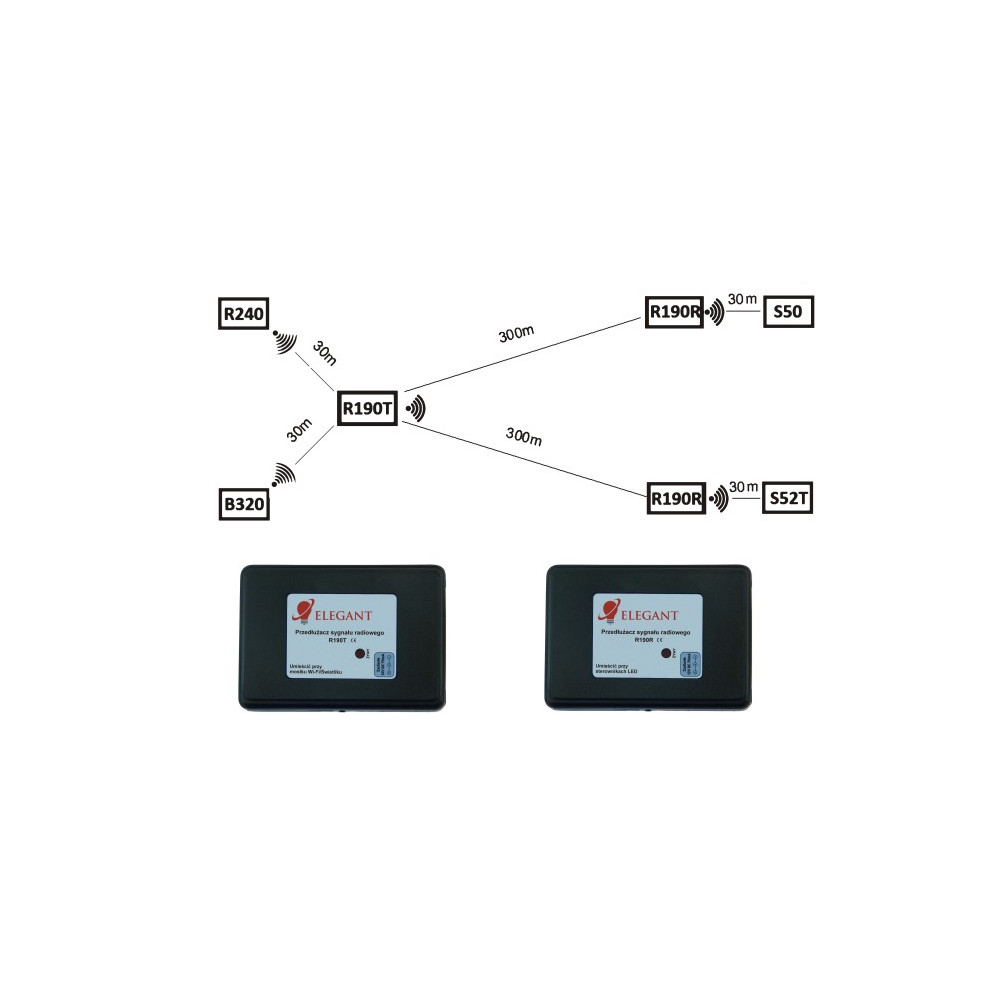

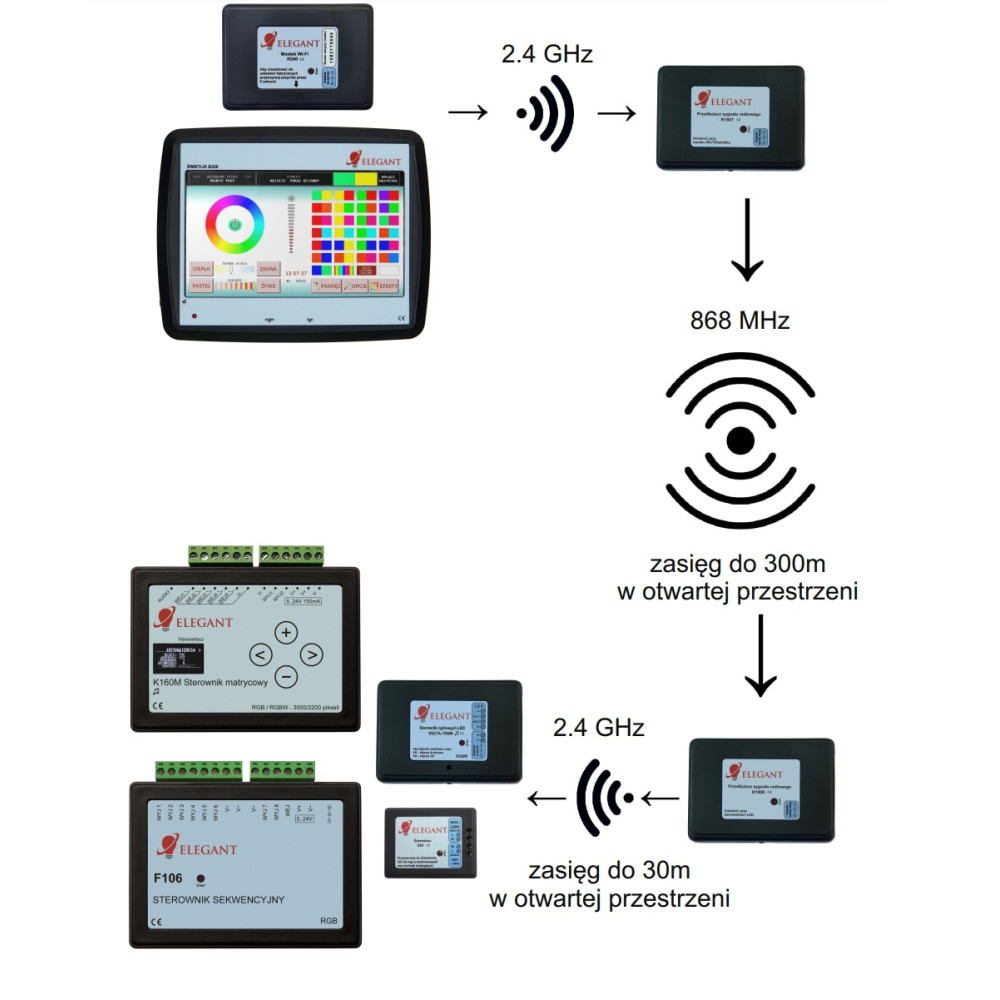

Schemat ilustrujący zasadę działania:

Parametry urządzenia:

Napięcie zasilania: Przedłużacz R190R 12V DC 70mA

wymiary: 60 x 84 x 30mm

Wzmacniacz R190 współpracuje ze wszystkimi sterownikami ELEGANT-analogowymi i cyfrowymi

Wymagane warunki pracy urządzenia:

• temperatura otoczenia od +1°C do +40°C
• wilgotność względna od 30% do 75%
• montażu urządzenia może dokonać jedynie osoba z odpowiednimi uprawnieniami
• podłączenie urządzenia wykonywane przy odłączonym napięciu zasilania
• praca urządzenia nie jest możliwa w pobliżu źródeł ciepła lub szkodliwego promieniowania oraz w zasięgu silnego pola elektromagnetycznego
• obudowę czyścimy zwilżoną ściereczką, przy odłączonym zasilaniu
• jeżeli urządzenie posiada widoczne uszkodzenia to nie wolno podłączać do niego zasilania
• urządzenie należy chronić przed kontaktem z wodą i innymi płynami

Wymagane warunki przechowywania urządzenia: -

• jedynie w pomieszczeniach zamkniętych, w których atmosfera jest wolna od par i środków żrących.
• Temperatura otoczenia -30°C do +40°C
• wilgotność powietrza: 30% do 90% (bez kondensacji)

 Tutaj pobierzesz instrukcje (kliknij)
