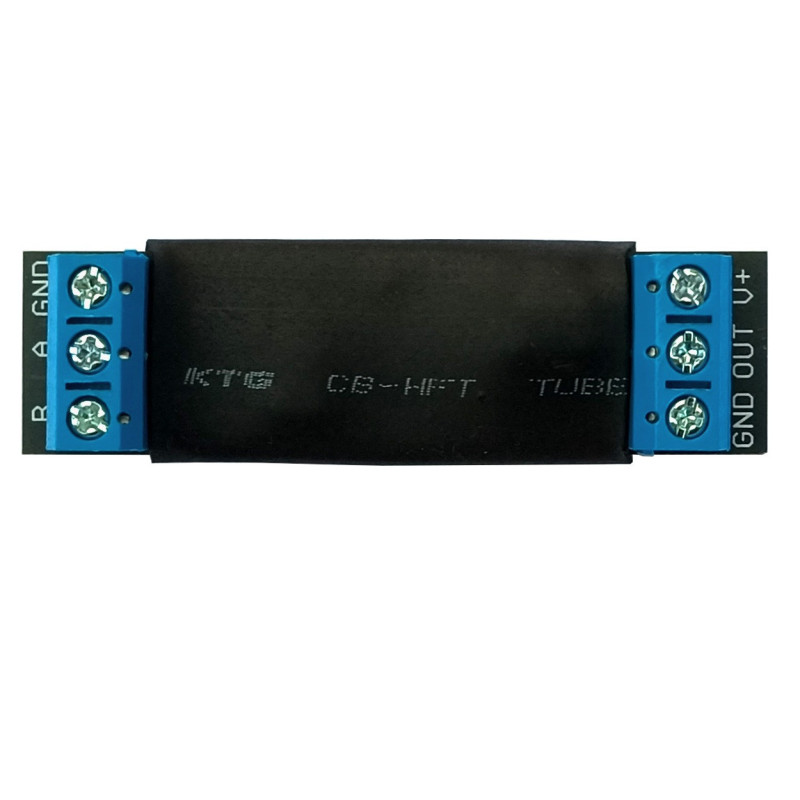

Odbiornik symetryczny W93- do K130 K130M

Indeks:
SL021871

Instrukcja izolatora-wzmacniacza Elegant W93

Niewielki wzmacniacz sygnału rozwiązuje problem mrugających lub niechętnie reagujących diod przy rozbudowanych aranżacjach. Kiedy serce systemu znajduje się w innym pomieszczeniu, urządzenie dba o czysty, pozbawiony zakłóceń przekaz. Tworzy bezpieczną barierę ochronną dla instalacji i gwarantuje idealną płynność dynamicznych przejść. Kompaktowa obudowa pozwala bez trudu schować go tuż przy iluminacji.

95,00 zł
Dostępny
Darmowa dostawa od 800 zł | Koszty dostaw
14 dni na zwrot
Zaprojektowane w Polsce
95,00 zł
Opis
Specyfikacja
95,00 zł

Opis

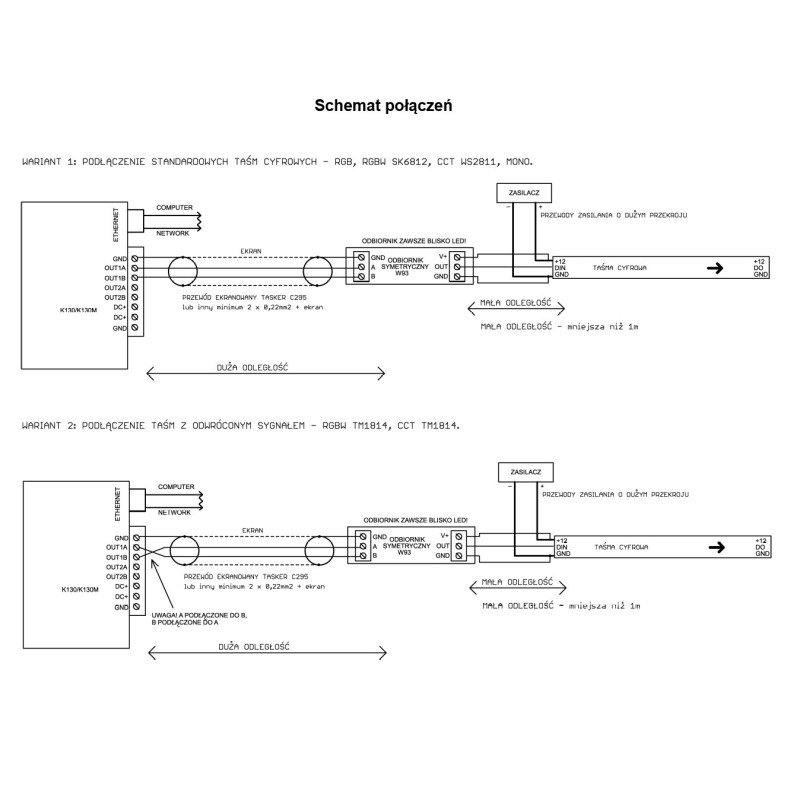

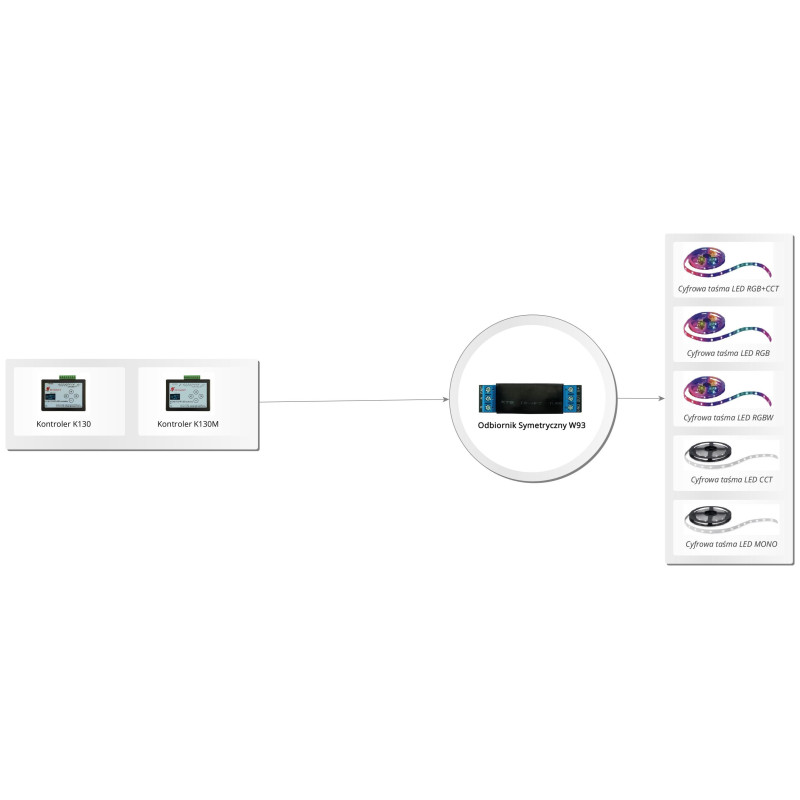

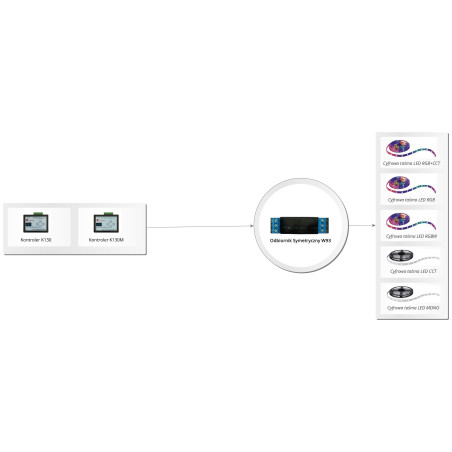

Odbiornik symetryczny W93 pozwala na podłączenie sygnału cyfrowych LED długimi przewodami w przypadku gdy sterownik K130 lub K130M jest na tyle daleko od taśmy LED, że występują zakłócenia w jej działaniu. Urządzenie można podłączyć na dwa sposoby, przedstawione na rysunku poniżej. Sposób podłączenia zależy od typu używanej taśmy. Urządzenie należy umieszczać zawsze jak najbliżej taśm LED. Zasada działania urządzenia opiera się na transformacji sygnału różnicowego (symetrycznego) w sygnał niesymetryczny. Taki sposób transmisji jest jest stosowany m.in. w magistralach RS-485. Urządzenie posiada wbudowany rezystor dopasowujący (terminator)



Parametry - izolator-wzmacniacz W93

  • Wymiary: 60 x 18 x 15 mm
  • Napięcie zasilania: 5-24V DC





Tutaj pobierzesz instrukcje (kliknij)
