Zestaw zawiera:

• Uniwersalny sterownik schodowo-korytarzowy Elegant F40.
• 2x czujnik ruchu FS11 z wbudowanym czujnikiem zmierzchu ( do wyboru dwa kolory frontu: biały lub czarny, podczas składania zamówienia prosimy o informację który wariant mamy wysłać. Standardowo wysyłamy czujniki w kolorze białym).
• Pilot ośmiostrefowy FUT089 do konfiguracji sterownika.

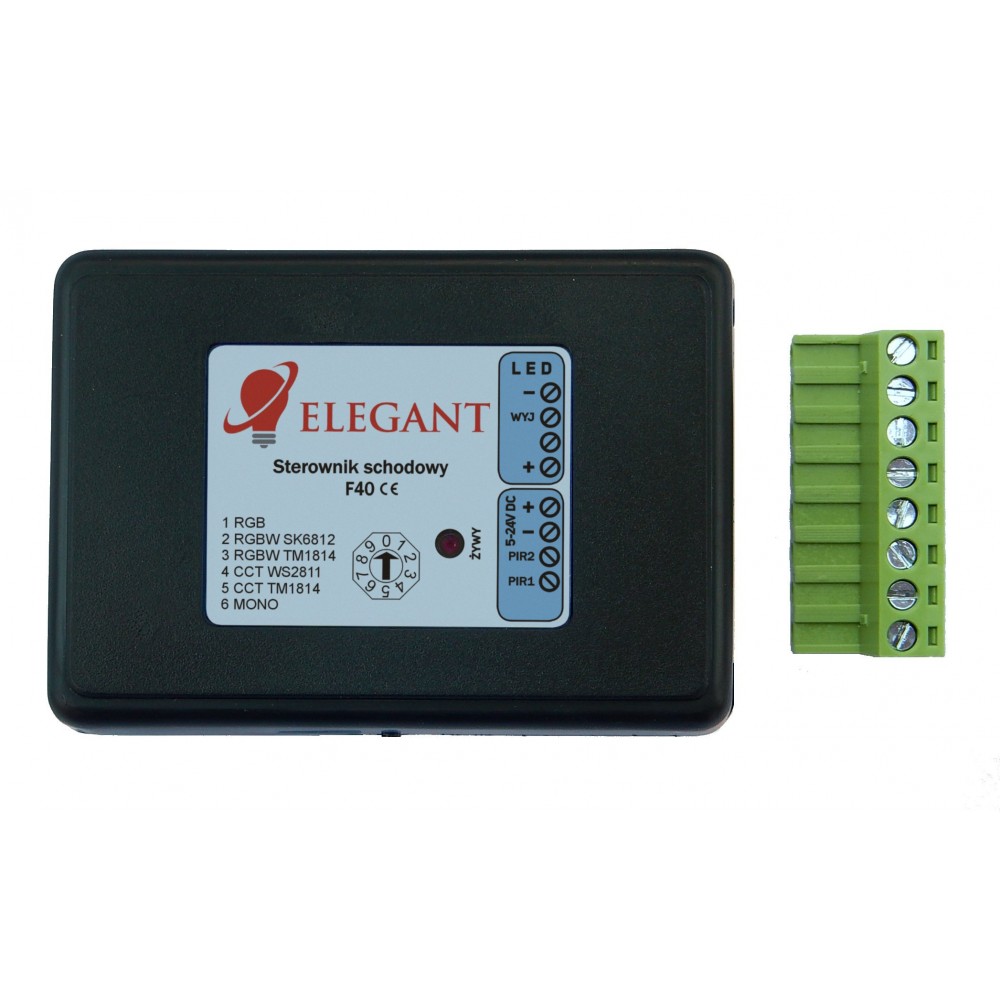

Uniwersalny sterownik schodowo-korytarzowy Elegant F40

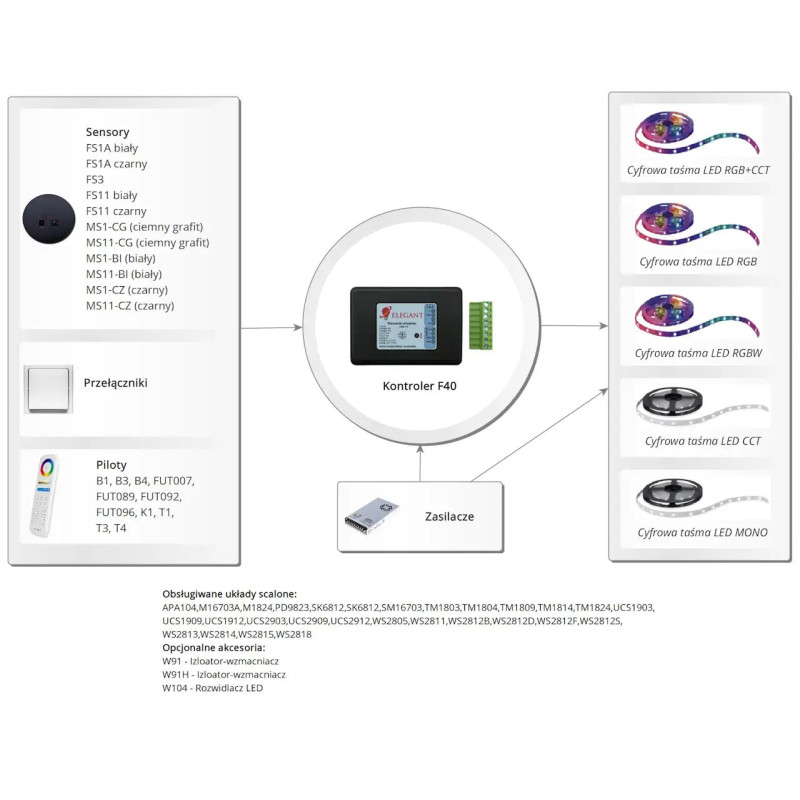

Sterownik schodowo-korytarzowy F40 umożliwia uzyskanie efektu animowanego (rozwijającego się) podświetlenia korytarza bądź stopni schodów. Sterownik współpracuje z odbiciowymi czujnikami ruchu (np. typu FS1), które służą do wykrycia osoby wchodzącej po schodach bądź przechodzącej korytarzem. Obecność człowieka wyzwala animację, która rozwija się zgodnie z kierunkiem jego poruszania się. Animacja “zwija się” po ustawionym czasie. W trybie schodowym sterownik pozwala na uzyskanie 67 efektów a w trybie korytarzowym 28 efektów

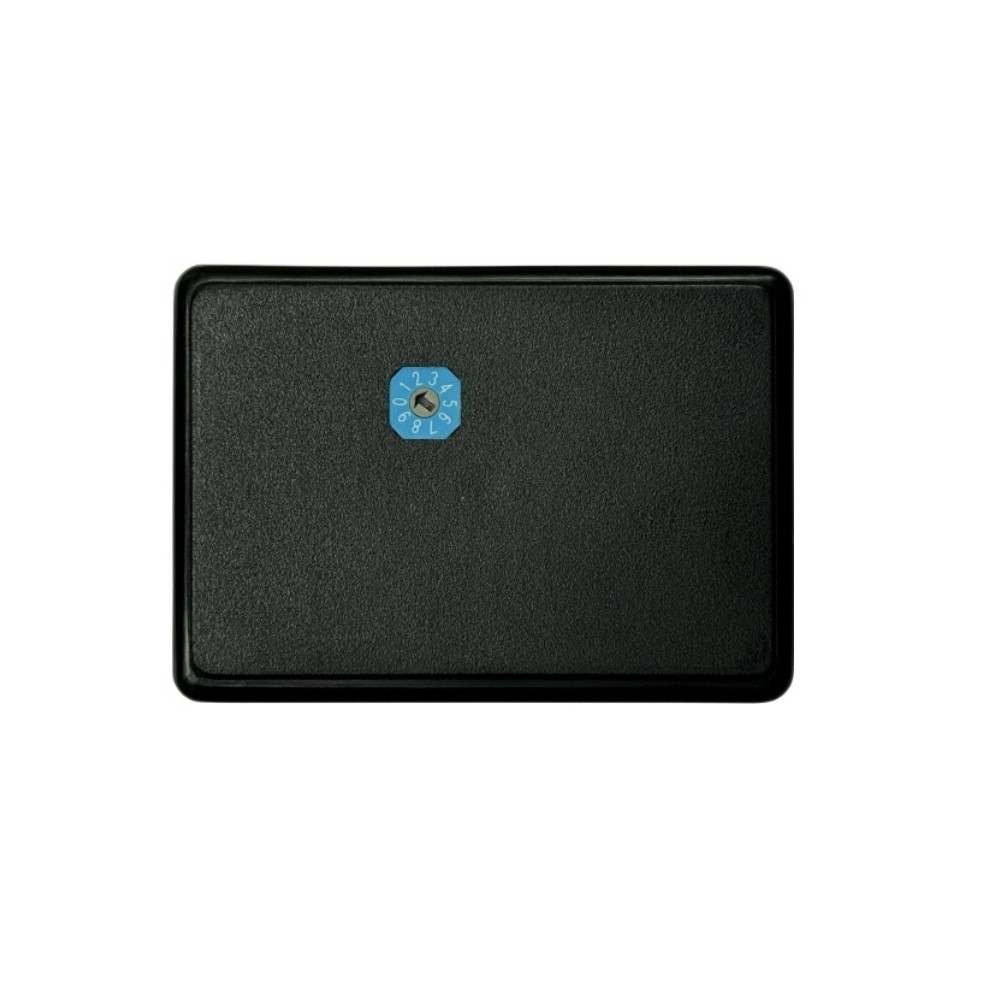

Sterownik zaprojektowano tak aby współpracował z różnego rodzaju układami scalonymi a co za tym idzie wieloma rodzajami taśm cyfrowych ( RGB, RGBW TM1814, RGBW SK6812, CCT WS2811, CCT TM1814 , MONO). Przed przystąpieniem do pracy, należy przy pomocy małego śrubokręta przestawić przełącznik znajdujący się na spodzie sterownika na odpowiedni typ taśmy LED.

1. RGB

2. RGBW SK6812

3. RGBW TM1814

4. CCT WS2811

5. CCT TM1814

6. MONO

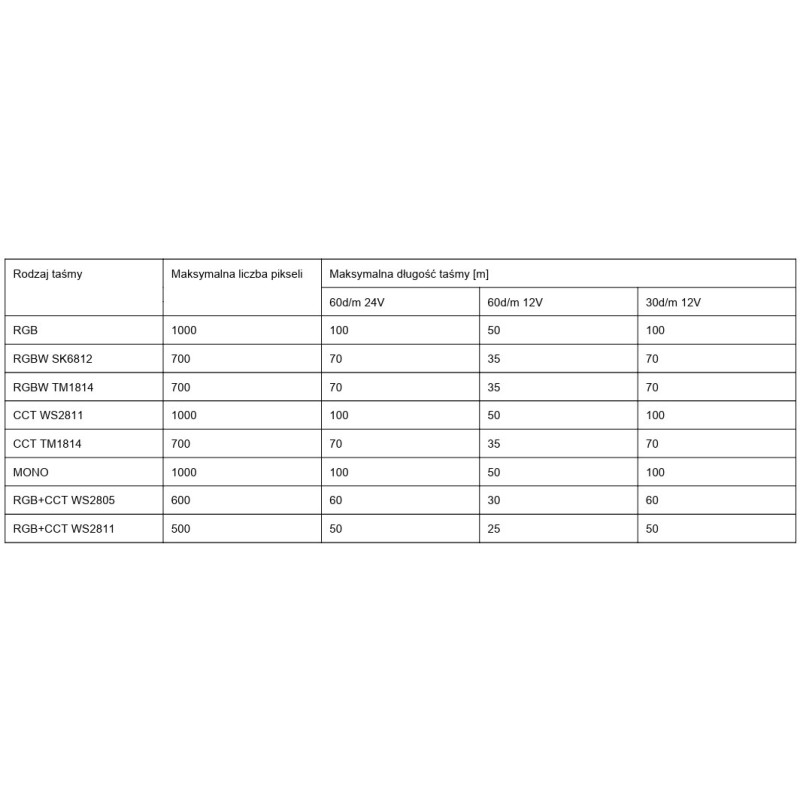

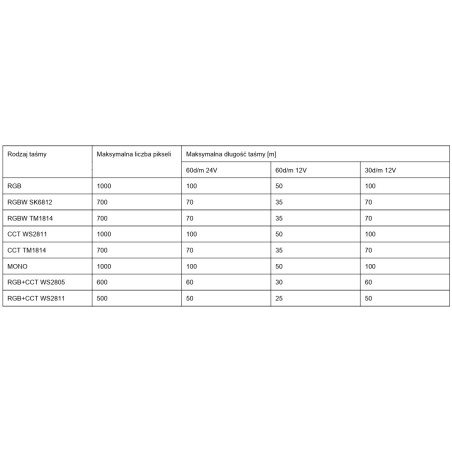

Sterownik schodowo-korytarzowy w zależności od rodzaju taśmy oraz napięcia obsługuje różną ilość pikseli. Poniższa tabelka pozwala w przejrzysty sposób sprawdzić ile metrów taśmy będzie mogli użyć w zależności od jej modelu oraz napięcia.

Parametry sterownika schodowo korytarzowego F40

• napięcie zasilania: 5...24V -wejścia na czujniki: aktywny stan niski, wejścia podciągane do plusa zasilania rezystorami 3,6kOhm wewnątrz sterownika

• obsługiwane układy scalone (diody cyfrowe): WS2811, WS2812S, WS2812B, WS2812D,WS2813, WS2815, WS2818, PD9823, SK6812, TM1803, TM1804, TM1809, TM1814, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104

• maksymalny pąd LED przy zasilaniu poprzez złącze DC (5,5/2,1mm): 5A
• maksymalny prąd LED przy zasilaniu poprzez złącze śrubowe: 8A

• wymiary: 60 x 84 x 30mm
• częstotliwość pracy pilota: 2.4GHz, zasilany bateriami 2 x AAA

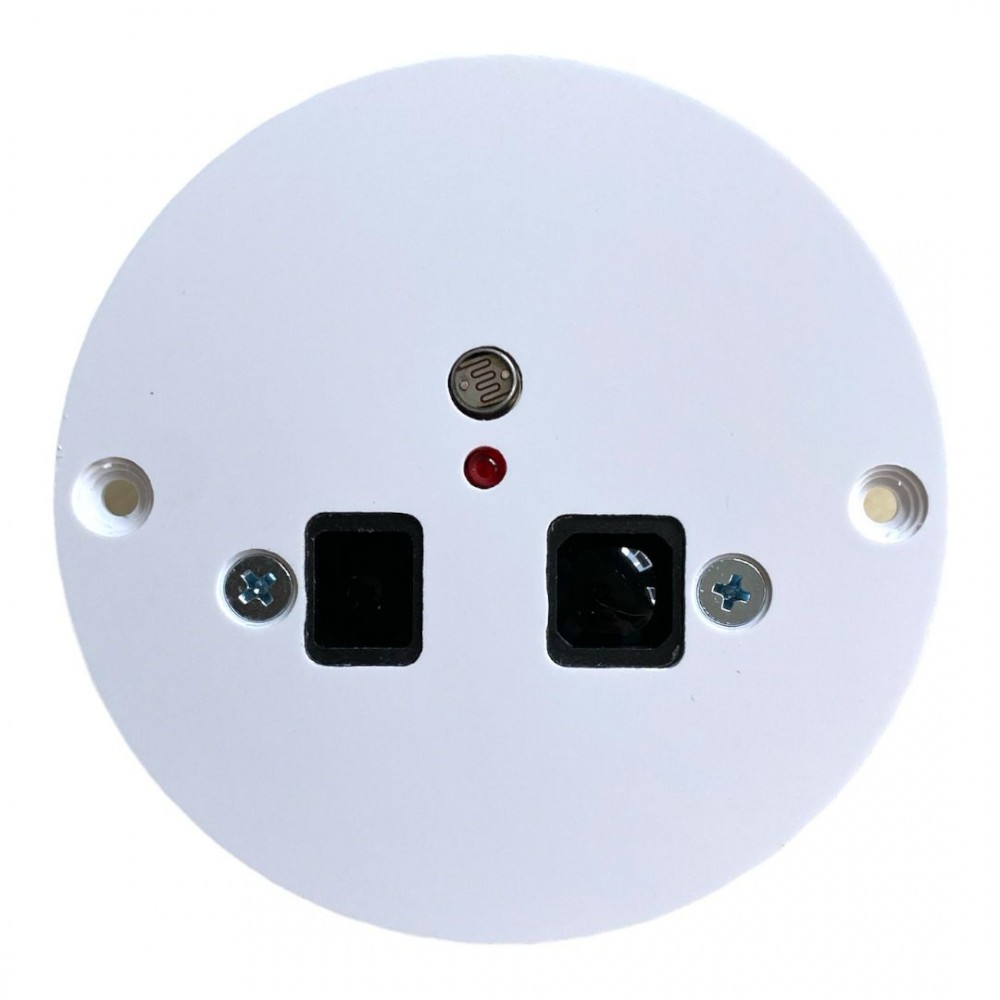

Czujnik ruchu FS11 z wbudowanym czujnikiem zmierzchu

Czujnik FS11 przystosowany jest do wykrywania osoby wchodzącej na schody bądź przechodzącej korytarzem. Czujnik wykorzystuje sensor odbiciowy firmy Sharp, dzięki czemu jego działanie jest niezawodne. Czujnik posiada regulację dystansu zadziałania (odległości na jaką ma reagować) oraz regulację natężenia światła przy jakim czujnik zaczyna wykrywać ruch. Czujnik jest gotowy do wykrycia ruchu gdy żarzy się czerwona dioda.  Działanie sensora polega na wysyłaniu niewidzialnego promienia w kierunku wykrywanego obiektu. Promień ten odbija się od obiektu (np. nogi człowieka) i wraca do czujnika co pozwala na jego wykrycie. Nie są wymagane jakiekolwiek lusterka naprzeciwko czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt). Wyjście czujnika jest typu otwarty kolektor, stan niski jest stanem aktywnym. To znaczy, że na wyjściu pojawia się masa, kiedy czujnik wykryje obiekt. Zaświeci się jednocześnie czerwona dioda z przodu czujnika. Nie wolno zwierać wyjścia czujnika do plusa zasilania. Czujnik występuje również w wersji czarnej.

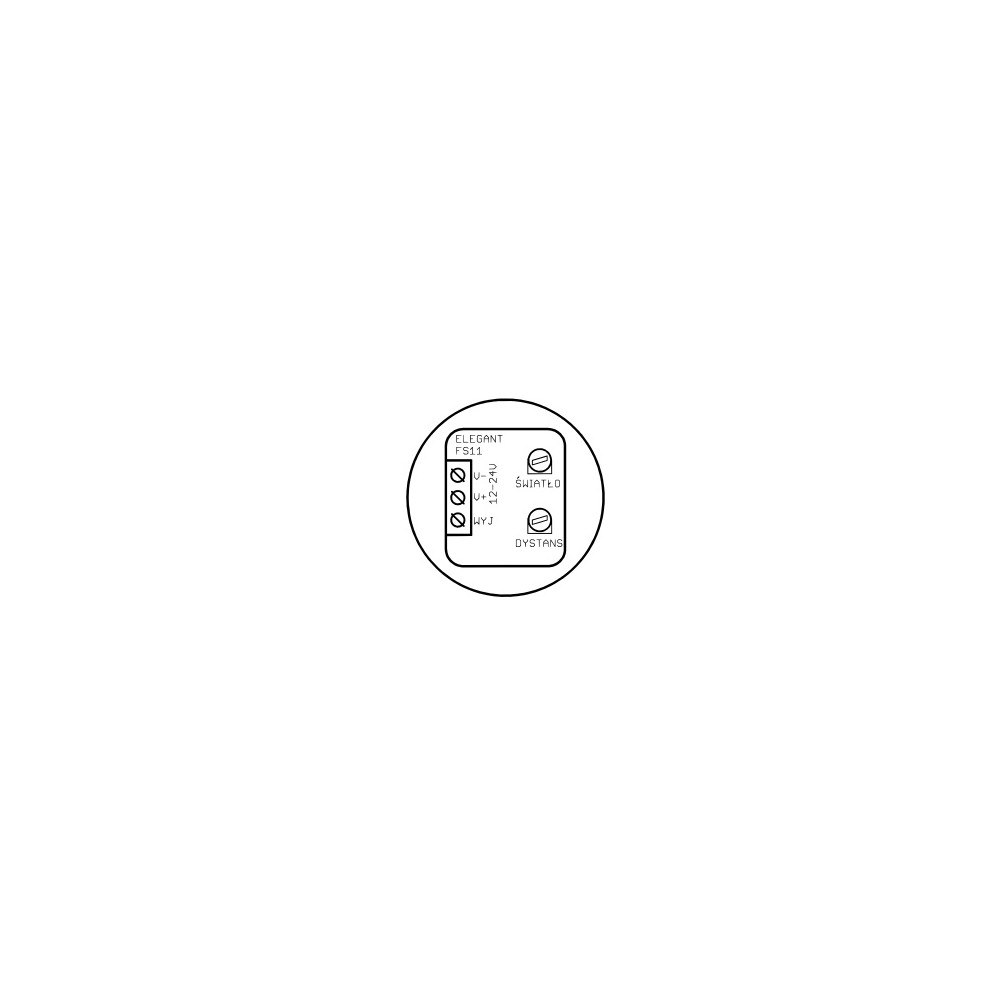

REGULACJA ŚWIATŁA

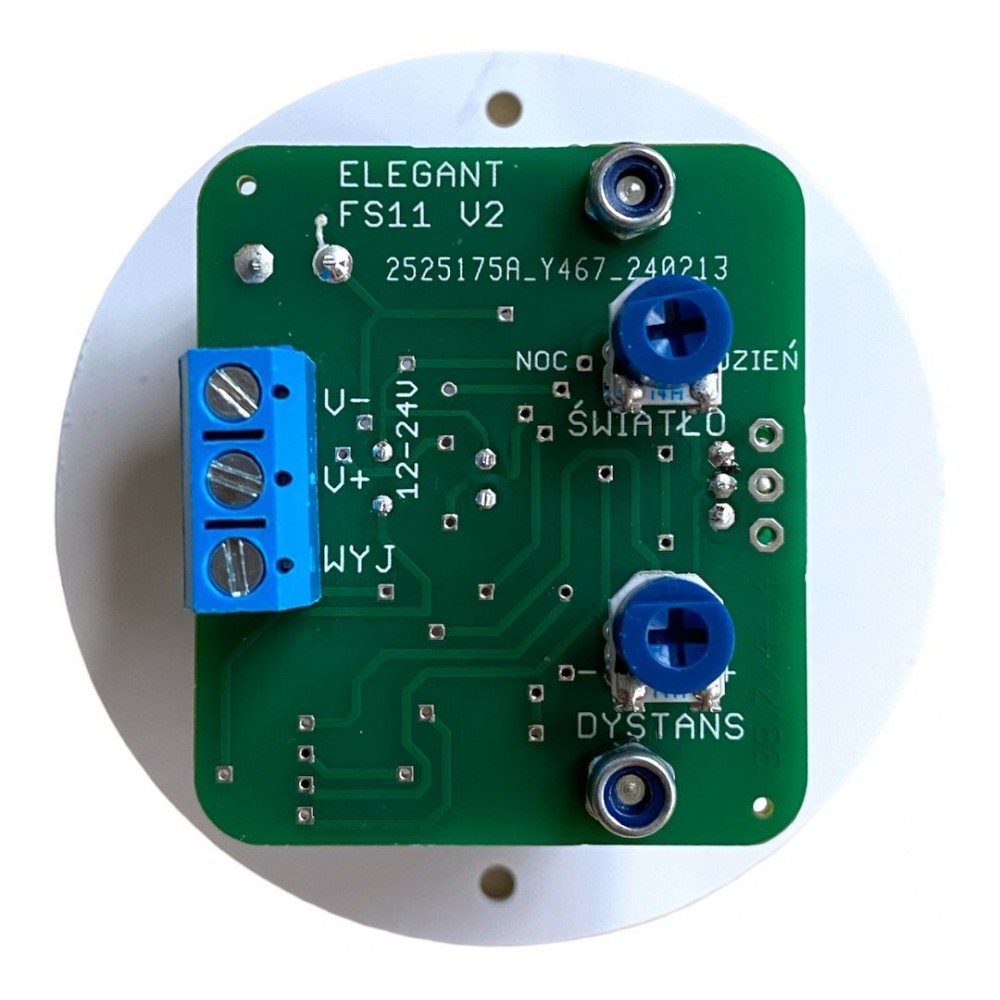

Przy pomocy małego, płaskiego śrubokręta, delikatnie obracając potencjometr opisany "Światło" z tyłu czujnika możemy go odpowiednio wyregulować. Kręcąc w prawo zwiększamy poziom natężenia światła przy którym czujnik zacznie reagować (będzie reagować, gdy będzie jaśniej)

REGULACJA DYSTANSU

Przy pomocy małego, płaskiego śrubokręta, delikatnie obracając potencjometr opisany "Dystans" z tyłu czujnika możemy go odpowiednio wyregulować. Kręcąc w prawo zwiększamy dystans-czujnik będzie wykrywał obiekty z większej odległości

Parametry urządzenia:

-napięcie zasilania: 12-24V

-wbudowany czujnik zmierzchu

-wymiary średnica x głębokość: 69 x 35mm

-wyjście typu otwarty kolektor, obciążalność 50mA. Aktywny stan niski.

-maksymalna odległość wykrywanych obiektów: 140cm

-minimalna odległość wykrywanych obiektów: 35cm

-kąt wykrywanych obiektów: tylko obiekty na wprost czujnika

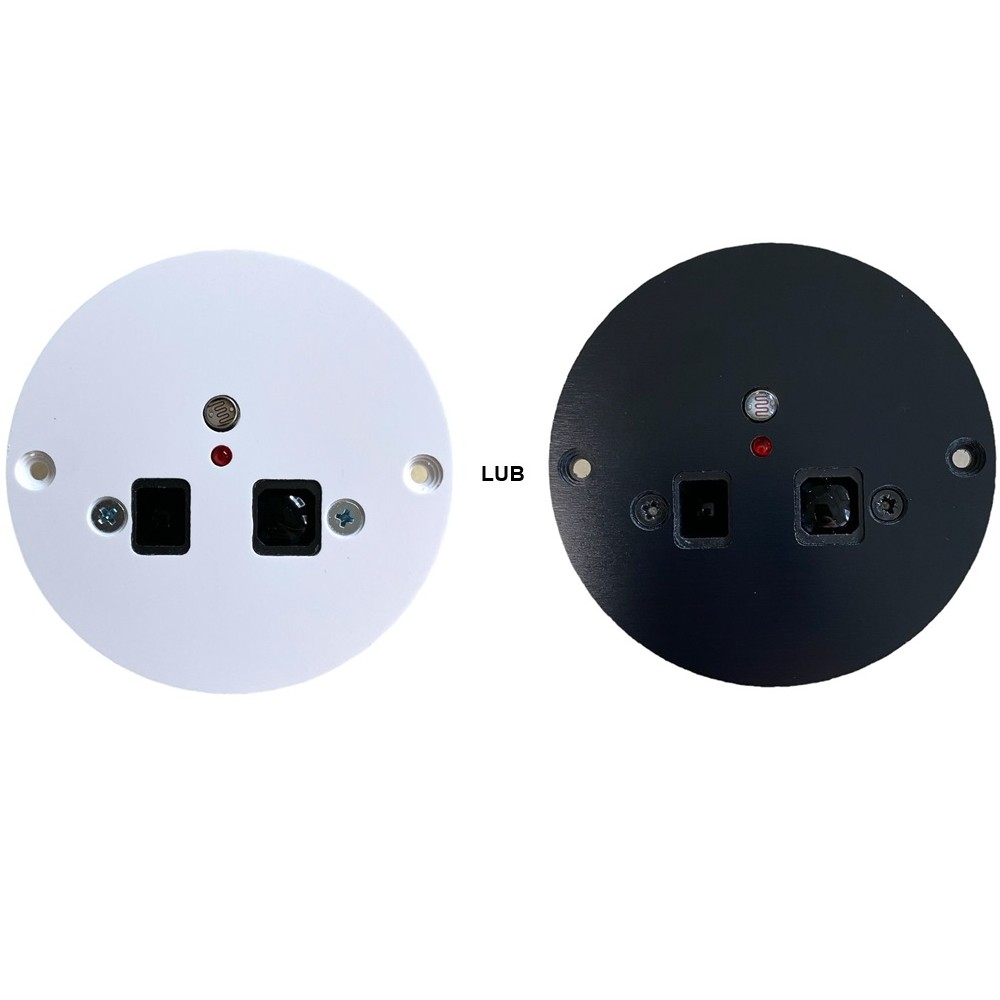

Czujnik FS11 występuje w dwóch wariantach kolorystycznych: białym lub czarnym ( przy zamawianiu prosimy o informację którą wersje chcą Państwo otrzymać, standardowo wysyłamy białe czujniki).

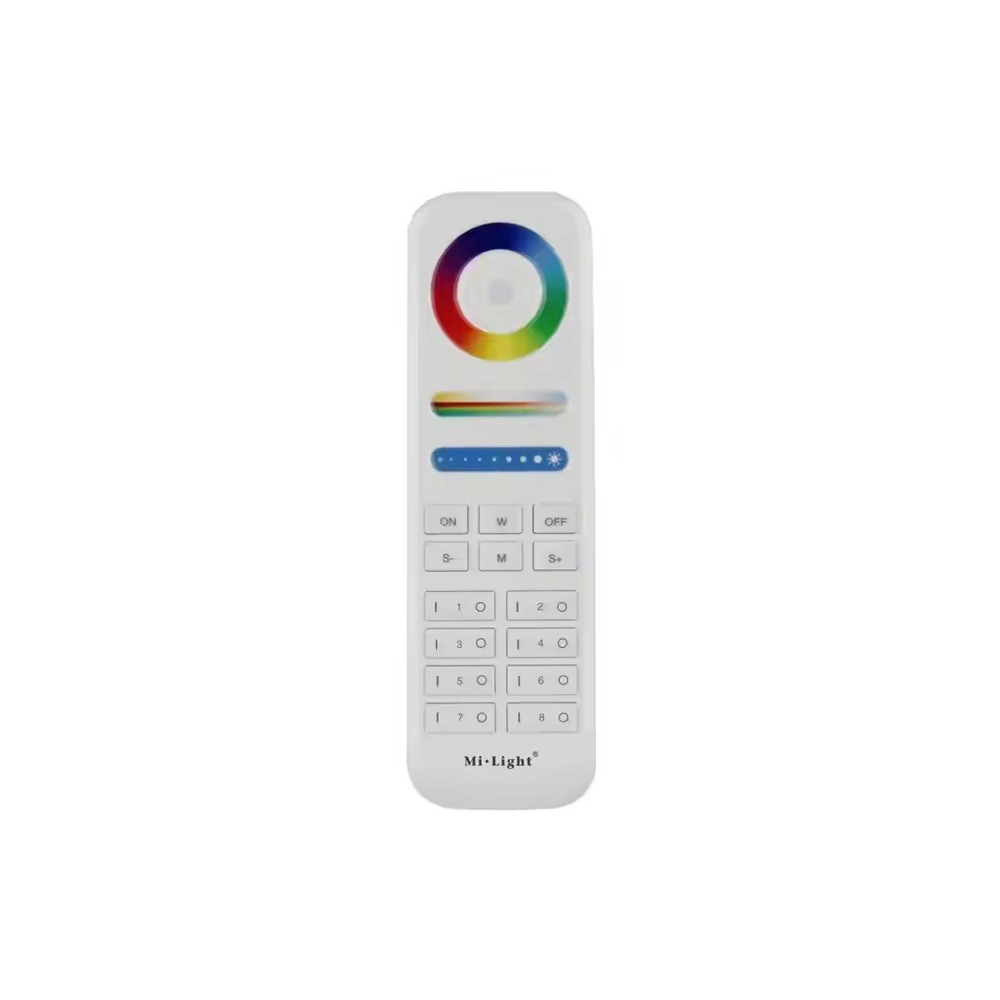

Pilot FUT089 do konfiguracji sterownika

Pilot zdalnego sterowania MiLight FUT089 pozwalający na obsługę sterowników taśm LED RBG+CCT. Pilot obsługuje do 8 stref. Został zaprojektowany w taki sposób, aby umożliwiać łatwy i szybki wybór koloru przy pomocy dotykowego okręgu, płynne ściemnianie i rozjaśnianie, zmianę nasycenia kolorów, uruchomienie programu dynamicznej zmiany kolorów, a także zmianę ich szybkości. Dioda umieszczona po środku tęczowego okręgu sygnalizuje pracę kontrolera (zapala się, gdy korzystamy z klawiszy dotykowych na pilocie). Pilot FUT089 posiada zasięg do 30 m. Zasilany 2 bateriami AAA. W zestawie znajduje się uchwyt do zamocowania pilota na ścianie.

Pilot umożliwia:

• wybór koloru z palety RGB lub CCT (w zależności od podłączonego do sterownika odbiornika),

• płynne ściemnianie i rozjaśnianie,

•          zmianę nasycenia koloru poprzez dodanie światła białego ( przy zastosowaniu odpowiednich taśm LED),
• wybór jednego z kilku programów dynamicznej zmiany kolorów,

• przyspieszanie i zwalnianie działania programów dynamicznych,

Cyfrowe oświetlenie LED to nowoczesne i ekonomiczne rozwiązanie

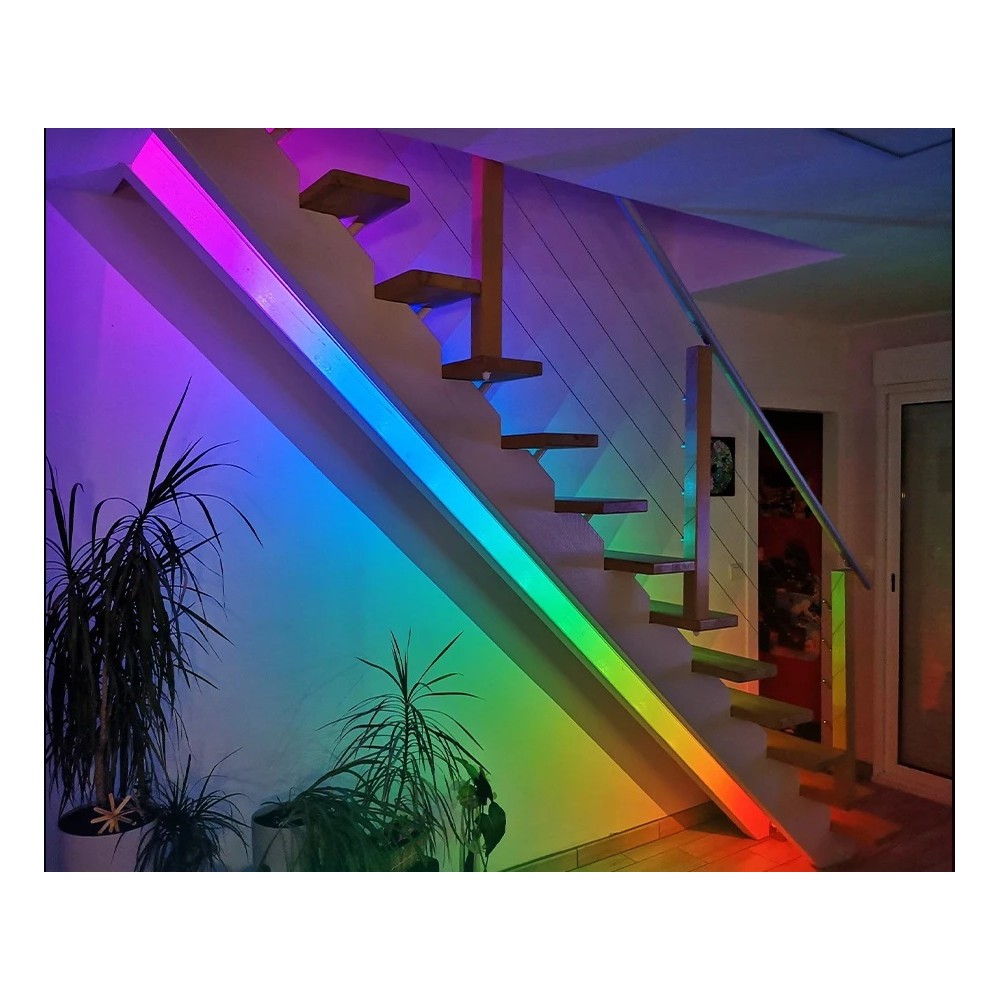

Dzięki zastosowaniu sterownika F40 oświetlenie schodowe oprócz funkcji użytkowej zyskuje także funkcje dekoracyjną

Tutaj pobierzesz instrukcje (kliknąć)
