Uniwersalny sterownik korytarzowy Elegant F46

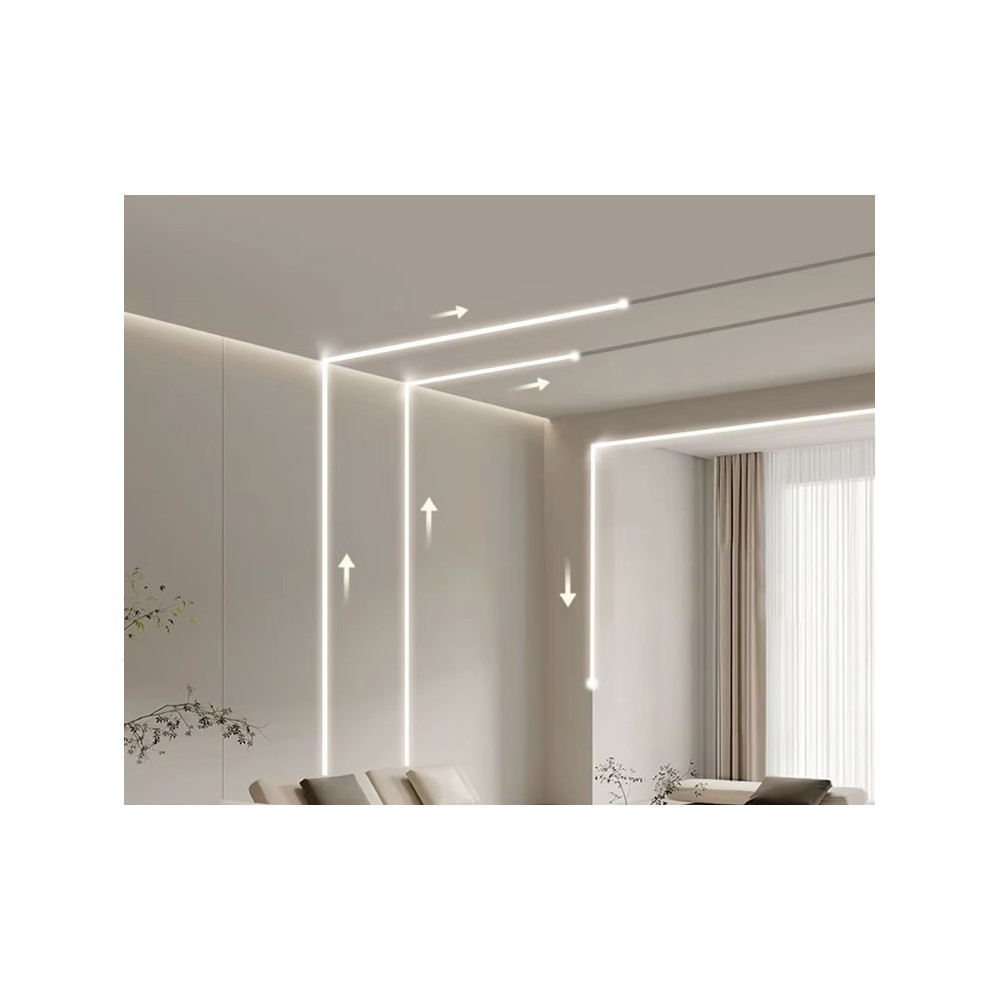

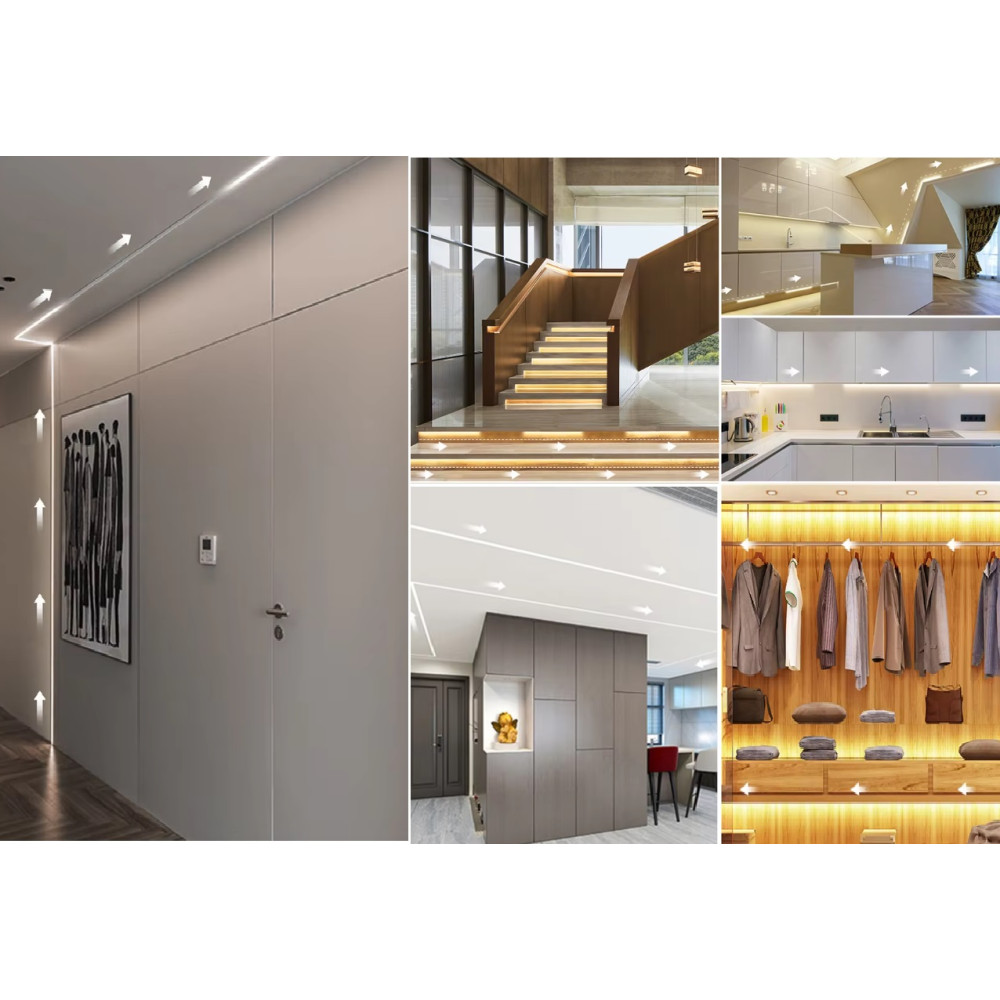

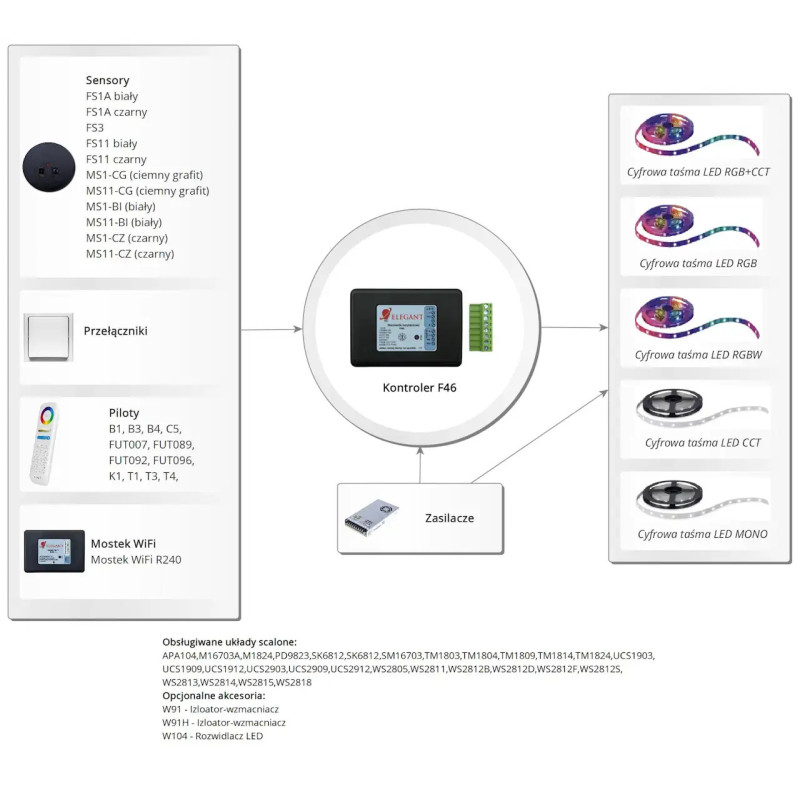

Sterownik korytarzowy F46 umożliwia uzyskanie efektu wypełniania (rozwijania) oświetlenia wzdłuż podłączonej cyfrowej taśmy LED. Do wyboru mamy różne efekty animacji podczas włączania i wyłączania oświetlenia. Sterownik współpracuje zarówno z przyciskami monostabilnymi (dzwonkowymi) oraz z przyciskami bistabilnymi (zwykłymi włącznikami) jak i odbiciowymi czujnikami ruchu (np. FS1), które służą do wykrycia osoby przechodzącej korytarzem. Obecność człowieka wyzwala animację , która rozwija się zgodnie z wybranym efektem. Animacja ,, zwija się" po ustalonym czasie. Dodatkowo można sterować urządzeniem za pomocą pilota oraz mostka Wi-Fi R240 jak również świetlikiem B320. Kolejną cechą wyróżniającą urządzenie jest możliwość uruchomienia efektów dynamicznych na rozwiniętej już linii światła.

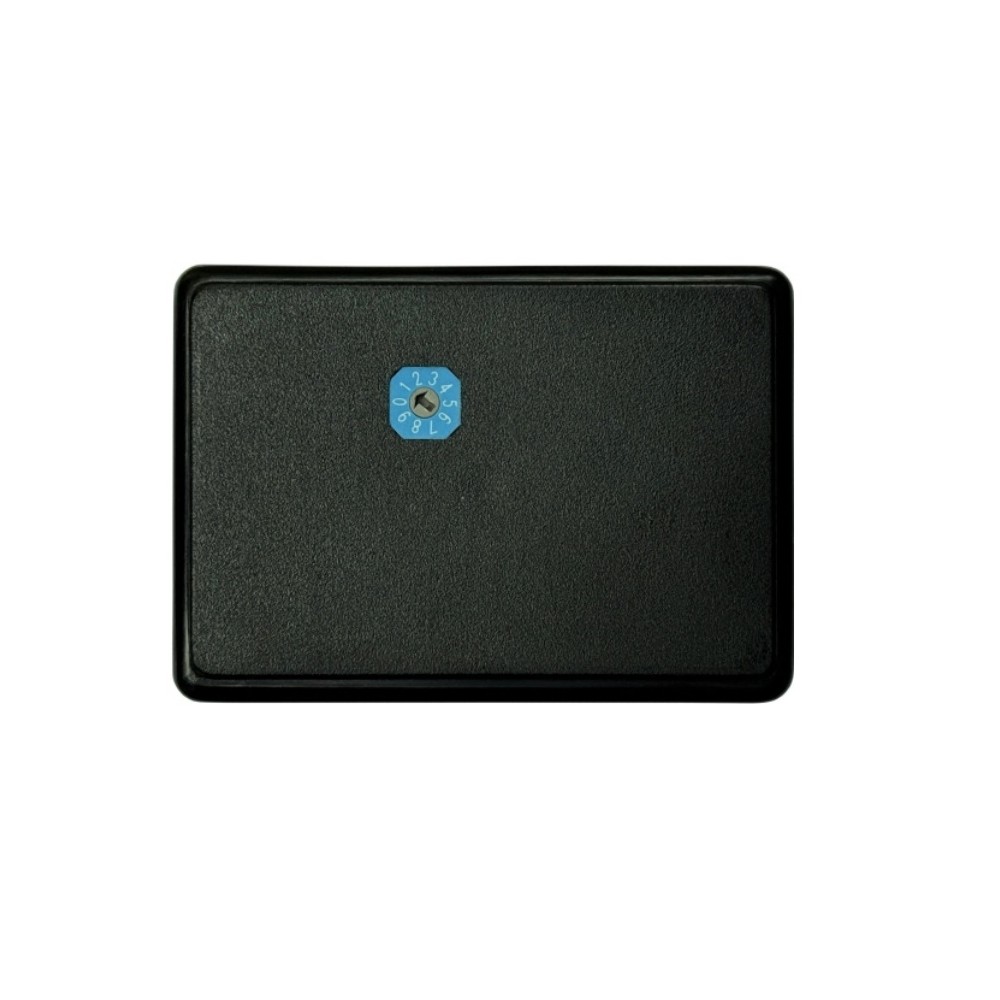

Sterownik F46 może współpracować z różnego rodzaju cyfrowymi taśmami LED. Przed przystąpieniem do pracy należy przestawić pokrętło umieszczone na spodzie sterownika w odpowiednią pozycję. Każdy numer odpowiada konkretnemu modelowi taśmy cyfrowej:

0.RGB+CCT WS2811

1.RGB

2.RGBW SK6812

3.RGBW TM1814

4.CCT WS2811

5.CCT TM1814

6.MONO

7.RGB+CCT WS2805

Sterownik korytarzowy w zależności od rodzaju taśmy oraz napięcia obsługuje różną ilość pikseli. Poniższa tabelka pozwala w przejrzysty sposób sprawdzić ile metrów taśmy będzie mogli użyć w zależności od jej modelu oraz napięcia.

Parametry sterownika schodowo korytarzowego F46

• napięcie zasilania: 5...24V
• wejścia na przyciski: aktywny stan niski, wejścia są podciągane do plusa zasilania rezystorami 3,6kOhm wewnątrz sterownika
• obsługiwane układy scalone (diody cyfrowe): WS2811, WS2812S, WS2812B, WS2812D,WS2813, WS2815, WS2818, PD9823, SK6812, TM1803, TM1804, TM1809, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104
• maksymalny prąd LED przy zasilaniu poprzez złącze śrubowe: 8A
• wymiary: 60 x 84 x 30mm
• częstotliwość pracy pilota: 2.4GHz, zasilany bateriami 2 x AAA

Cyfrowe oświetlenie LED to nowoczesne i ekonomiczne rozwiązanie

Do obsługi sterownika niezbędny jest dedykowany pilot lub panel ścienny.

Tutaj pobierzesz instrukcje (kliknąć)
