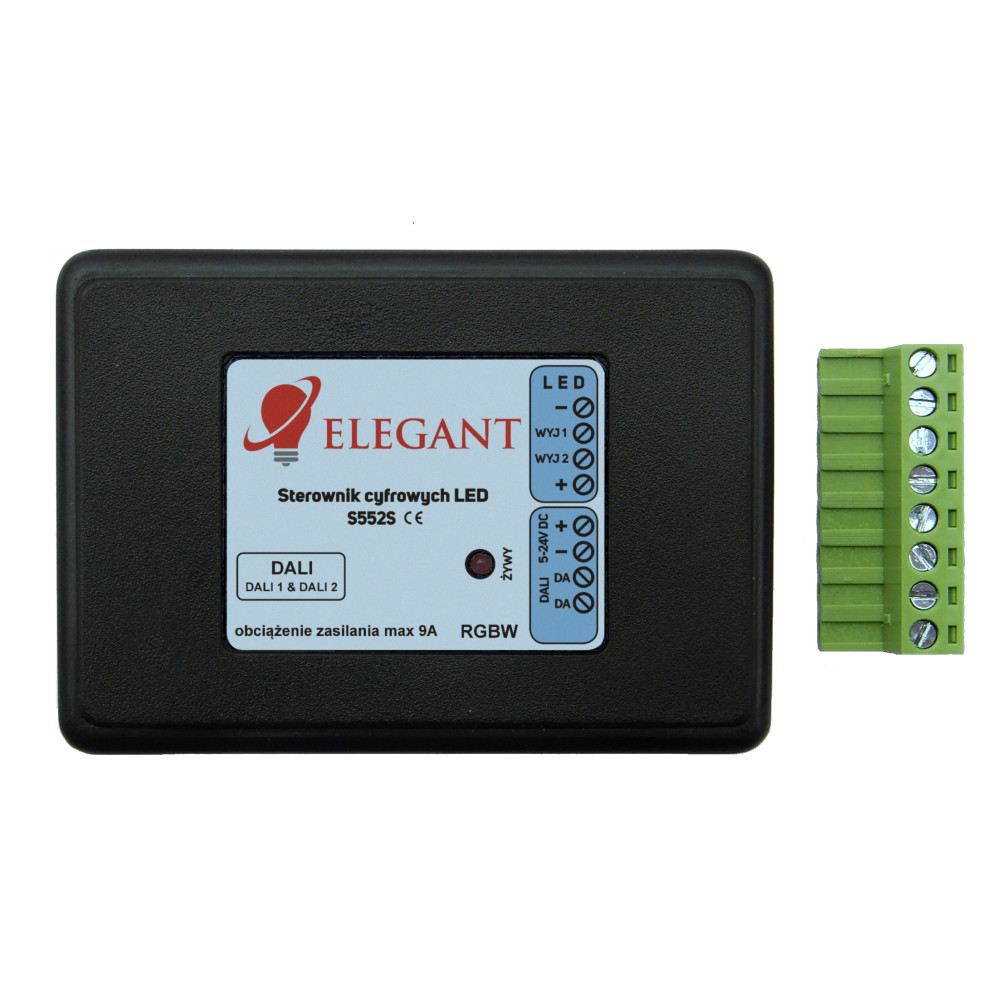

S552S 5V-24V RGBW WS2814F SK6812 Elegant sterownik cyfrowy DALI

Sterownik strefowy taśm cyfrowych LED S552 RGBW dla systemu Dali

Sterownik LED S552 umożliwia sterowanie cyfrowymi taśmami (pikselami) LED zgodnie ze specyfikacją międzynarodową DALI. Urządzenie jest wykrywane jako RGB+TC (kolorowe + biały z regulacją temperatury). Należy nadmienić, że sterownik w systemie widoczny jest jako dwa urządzenia, z czego pierwsze umożliwia ustalenie koloru, a drugie wybiera efekt i jego szybkość. O ile pierwsze wykrywane urządzenie działa zgodnie ze specyfikacją DALI, o tyle drugie rozszerza standard i za pomocą wartości RGB wybiera się efekty i szybkość animacji.

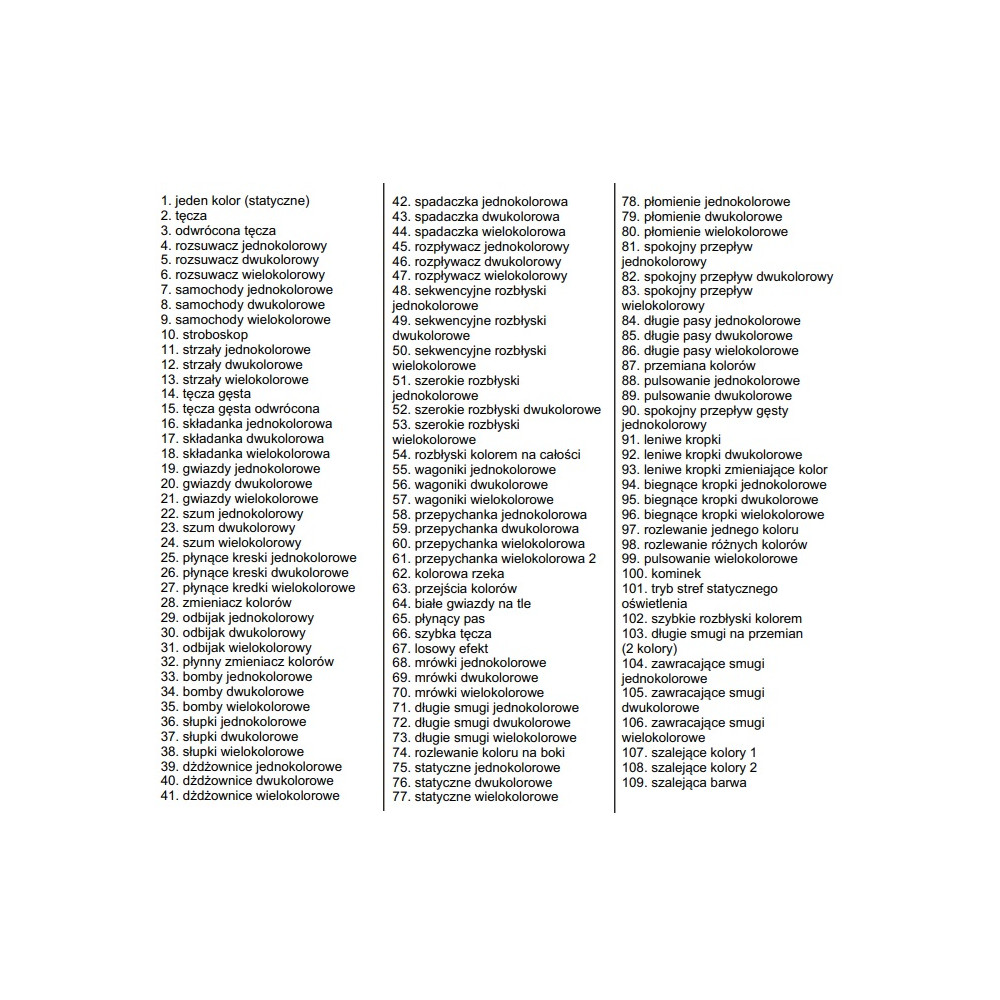

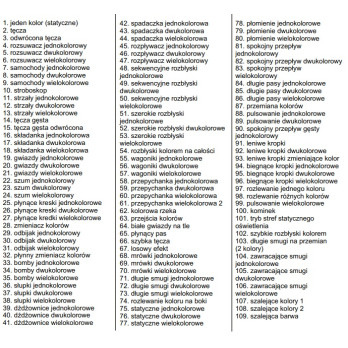

W drugim urządzeniu kolor czerwony (R) reprezentuje efekty o numerze z poniższej listy:

Numery efektów powyżej 109 zarezerwowane są dla efektów, które zostaną dodane w przyszłości.

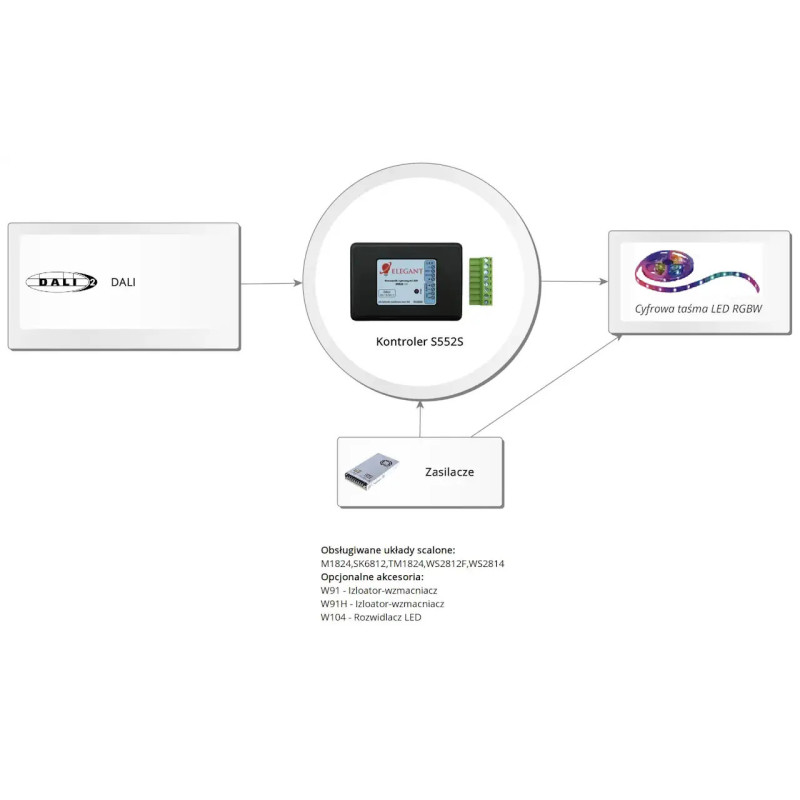

Lista obsługiwanych układów scalonych:

SK6812 RGBW, WS2814

Uwaga!

Układ scalony WS2814F stosowany jest zamiennie z układem scalonym SK6812

Parametry sterownika:

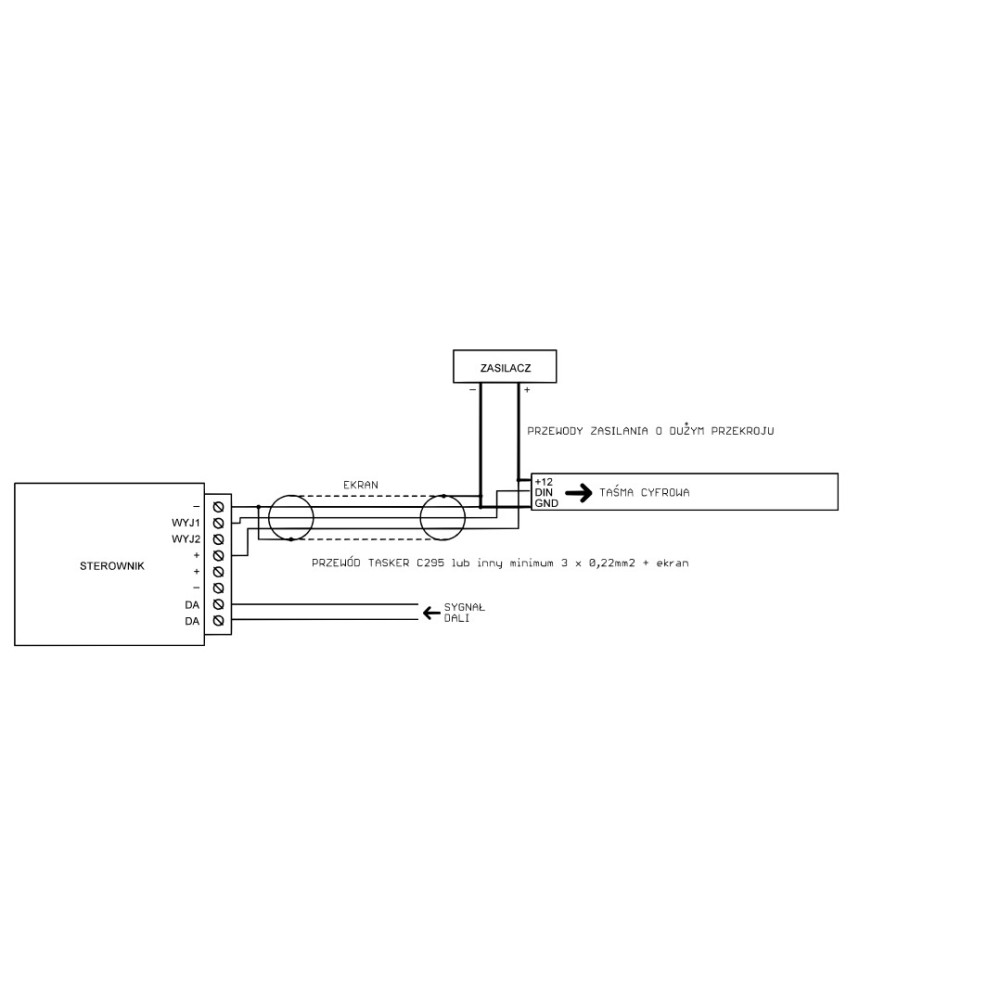

Schemat połączenia:

Tutaj pobierzesz instrukcje sterownika S552S (kliknij)
