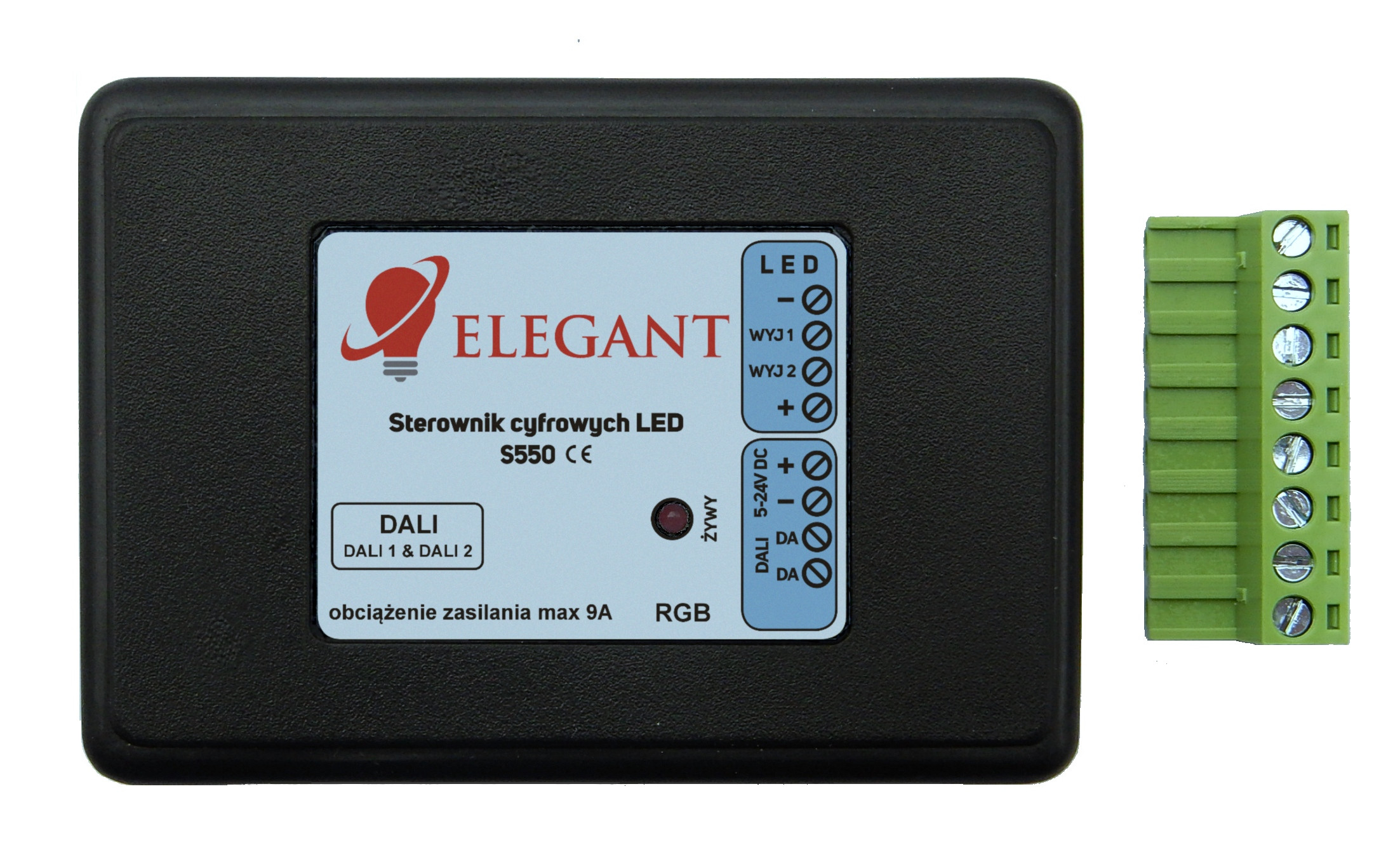

S550 5V-24V RGB Elegant sterownik cyfrowy DALI

Sterownik strefowy taśm cyfrowych LED S550 RGB dla systemu Dali

Sterownik LED S550 umożliwia sterowanie cyfrowymi taśmami (pikselami) LED zgodnie ze specyfikacją międzynarodową DALI. Urządzenie jest wykrywane jako RGB+TC (kolorowe + biały z regulacją temperatury). Należy nadmienić, że sterownik w systemie widoczny jest jako dwa urządzenia, z czego pierwsze umożliwia ustalenie koloru, a drugie wybiera efekt i jego szybkość. O ile pierwsze wykrywane urządzenie działa zgodnie ze specyfikacją DALI, o tyle drugie rozszerza standard i za pomocą wartości RGB wybiera się efekty i szybkość animacji.

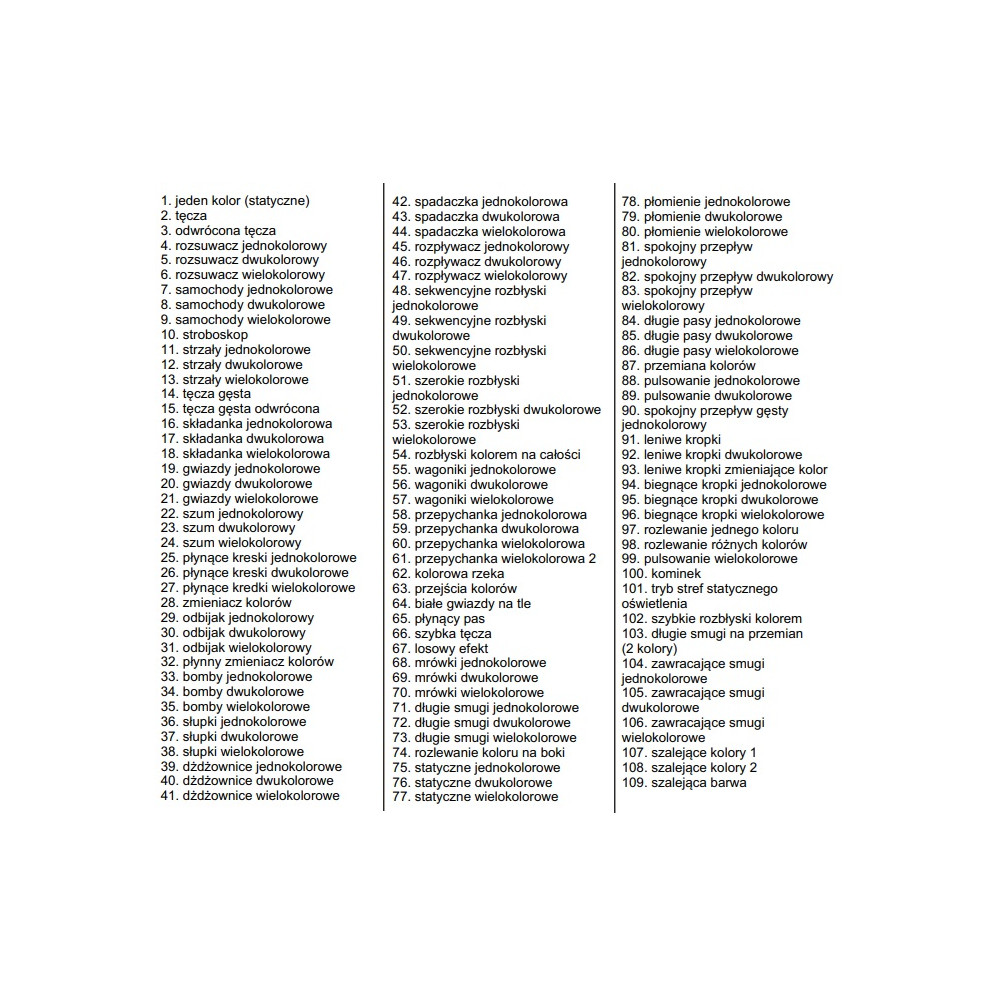

W drugim urządzeniu kolor czerwony (R) reprezentuje efekty o numerze z poniższej listy:

Numery efektów powyżej 109 zarezerwowane są dla efektów, które zostaną dodane w przyszłości.

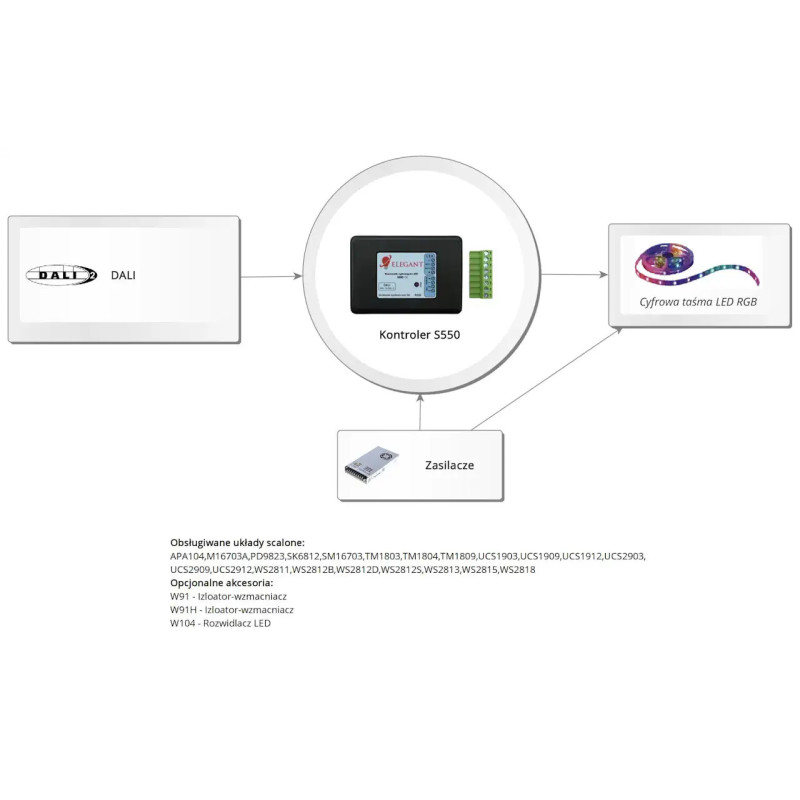

Lista obsługiwanych układów scalonych:

WS2811, WS2812S, WS2812B, WS2812D, WS2813, WS2815, Ws2818, PD9823, SK6812, TM1803, TM1804, TM1809, UCS1903, UCS1909, UCS1912, UCS2903, UCS2909, UCS2912, APA104

Parametry sterownika:

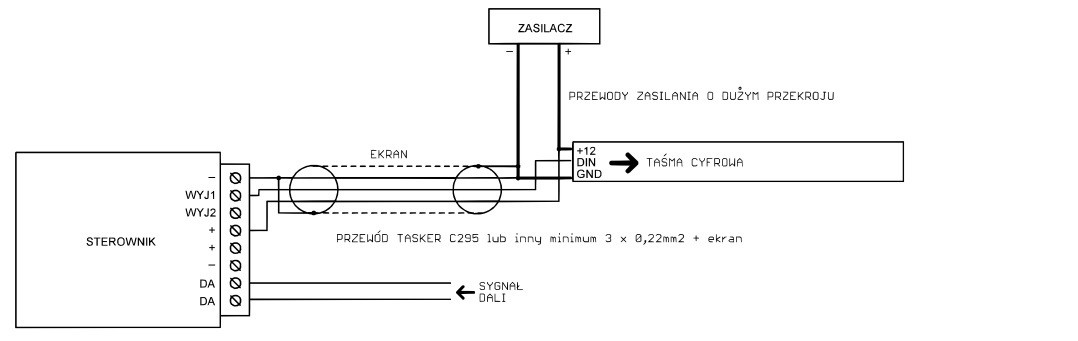

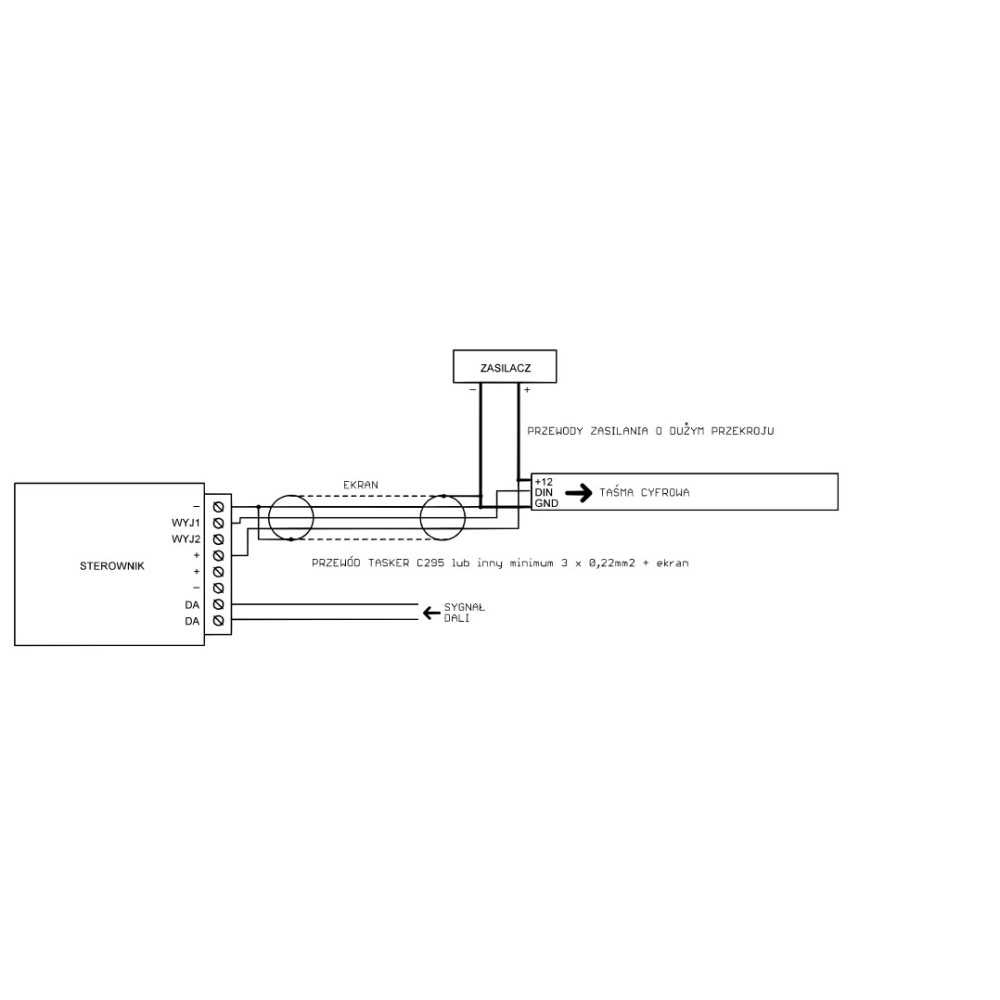

Schemat połączenia:

Tutaj pobierzesz instrukcje sterownika S550 (kliknij)
