Włącznik zbliżeniowy z czujnikiem zmierzchu Elegant MS124 biały

Czujnik zbliżeniowy - laserowy MS24 z wbudowanym czujnikiem zmierzchu - kolor biały

• produkt polskiej produkcji - wysoka jakość i markowe komponenty, gwarantują bezawaryjną pracę i precyzję działania
• estetyczny front czujnika wykonany z blachy malowanej proszkowo
• Czujnik posiada regulację dystansu zadziałania, oraz regulację poziomu natężenia światła przy jakim czujnik zaczyna wykrywać ruch
• szybki i wygodny montaż w puszce FI60 bez użycia śrub - sprężynujące blaszki montażowe
• regulacja zasięgu działania od 30cm do 140cm

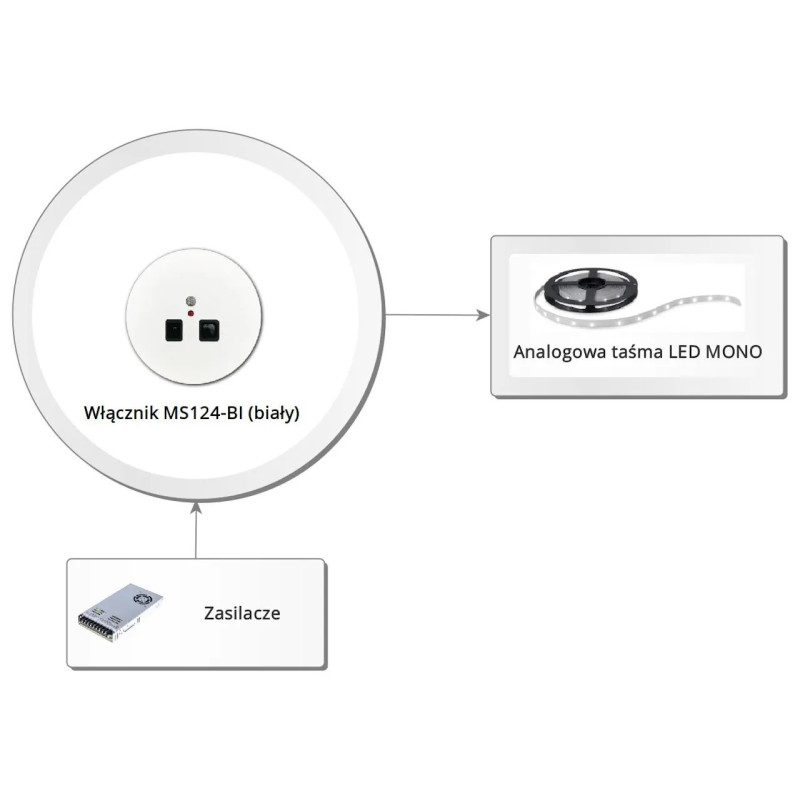

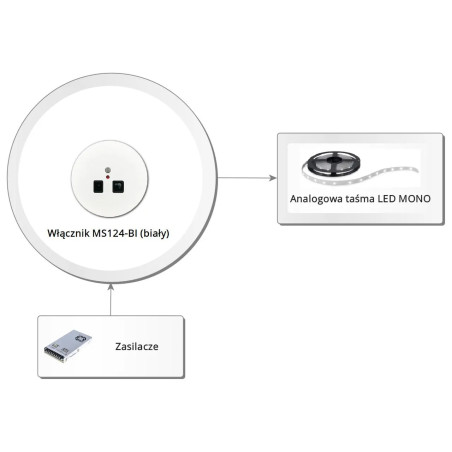

Włącznik zbliżeniowo-zmierzchowy MS124 służy do automatycznego uruchamiania oświetlenia na określony czas.  Przystosowany jest do wykrywania osoby wchodzącej na schody bądź przechodzącej korytarzem. Włącznik wykorzystuje sensor odbiciowy firmy Sharp, dzięki czemu jego działanie jest niezawodne. Posiada regulację czułości zadziałania (odległości na jaką ma reagować), czasu na który zostanie włączone oświetlenie (od 5 do 90 sekund) oraz regulację poziomu natężenia światła przy jakim włącznik zaczyna wykrywać ruch. Włącznik jest gotowy do wykrywania ruchu gdy żarzy się czerwona dioda. Włączanie i wyłączanie oświetlenia przebiega w sposób płynny (rozjaśnianie i wygaszanie).  Działanie sensora polega na wysłaniu niewidzialnego promienia w kierunku wykrywanego obiektu. Promień ten odbija się od obiektu (np. nogi człowieka) i wraca do czujnika co pozwala na jego wykrycie. Nie są wymagane jakiekolwiek lusterka naprzeciwko czujnika. Wykrywane są obiekty jedynie na wprost (wąski kąt). Kiedy włącznik wykryje obiekt zaświeci się jednocześnie czerwona dioda z przodu czujnika. Włącznik  występuje w wersji białej, czarnej lub ciemno grafitowej. Urządzenie może współpracować ze wzmacniaczami LED.

Regulacja odległości działania.

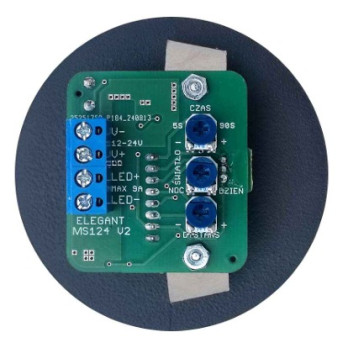

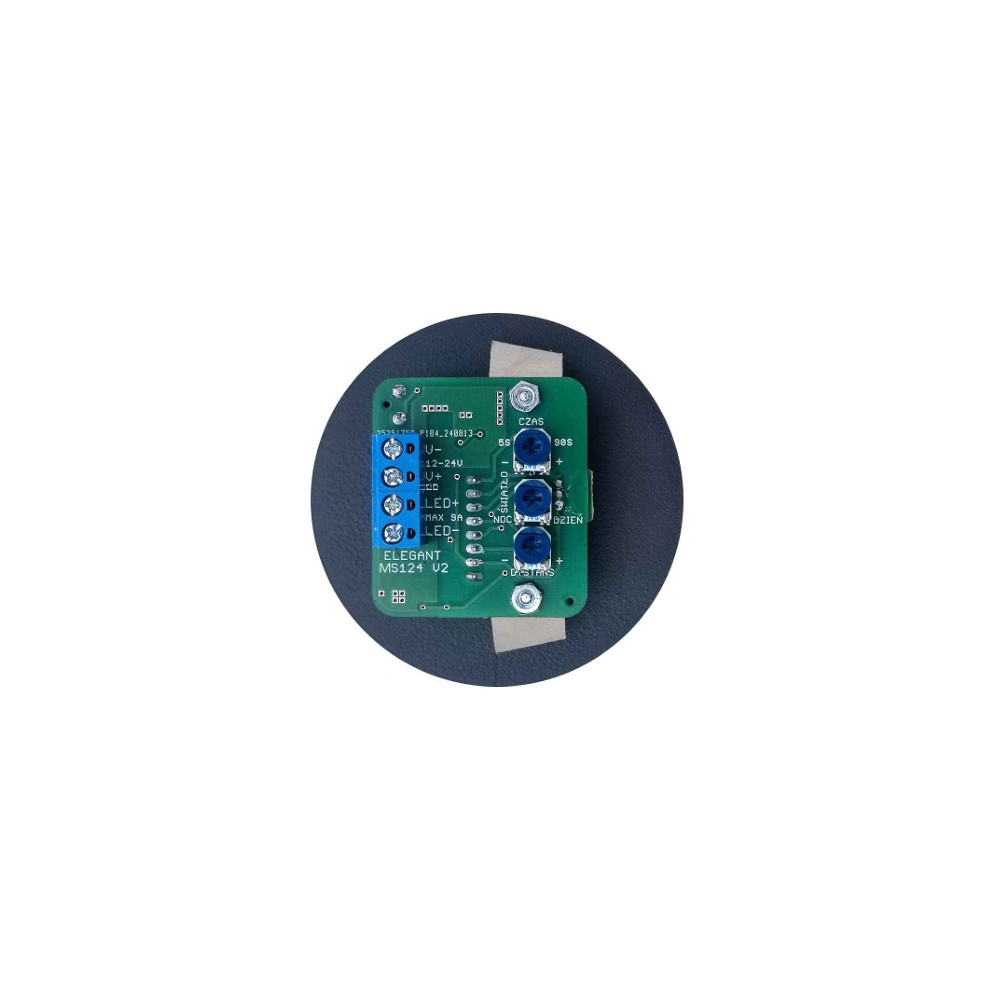

Za pomocą małego płaskiego śrubokręta obracać delikatnie potencjometrem opisanym "DYSTANS" z tyłu urządzenia. Kręcąc w prawo zwiększamy czułość - czujnik będzie wykrywał obiekty z większej odległości. Uwaga - ustawienie za dużej czułości może powodować ciągłe wyzwalanie włącznika.

Regulacja czasu włączenia oświetlenia.

Obracać delikatnie potencjometrem opisanym "CZAS” z tyłu włącznika. Kręcąc w prawo zwiększamy czas na jaki włączy się oświetlenie. Zakres regulacji wynosi od 5 do 90 sekund.

Regulacja światła.

Za pomocą małego płaskiego śrubokręta obracać delikatnie potencjometrem opisanym “ŚWIATŁO” z tyłu czujnika. Kręcąc w prawo zwiększamy poziom natężenia światła przy którym czujnik zacznie reagować (będzie reagować, gdy będzie jaśniej). Przekręcając potencjometr maksymalnie w prawo, czujnik będzie reagować przy każdym natężeniu światła. Przy takim ustawieniu czerwona dioda NIE będzie się żarzyć.

Montaż i demontaż produktu w puszce podtynkowej.

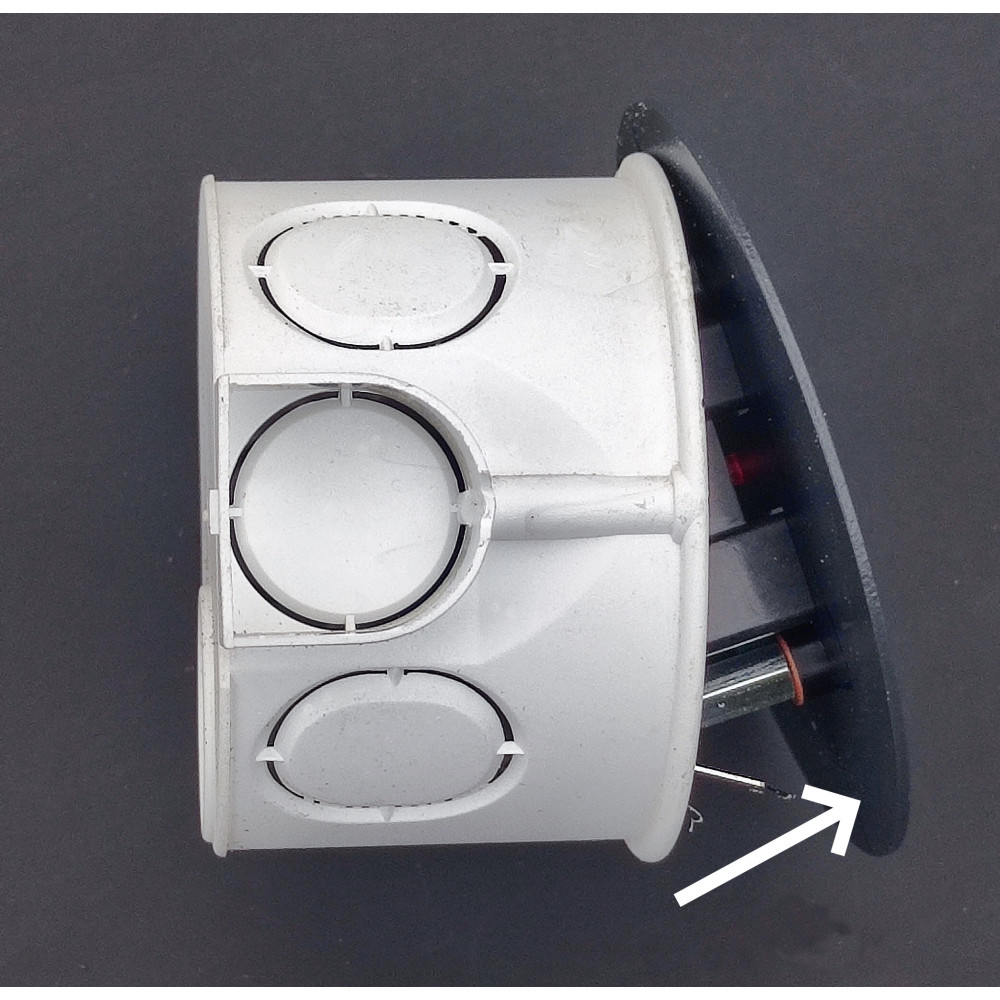

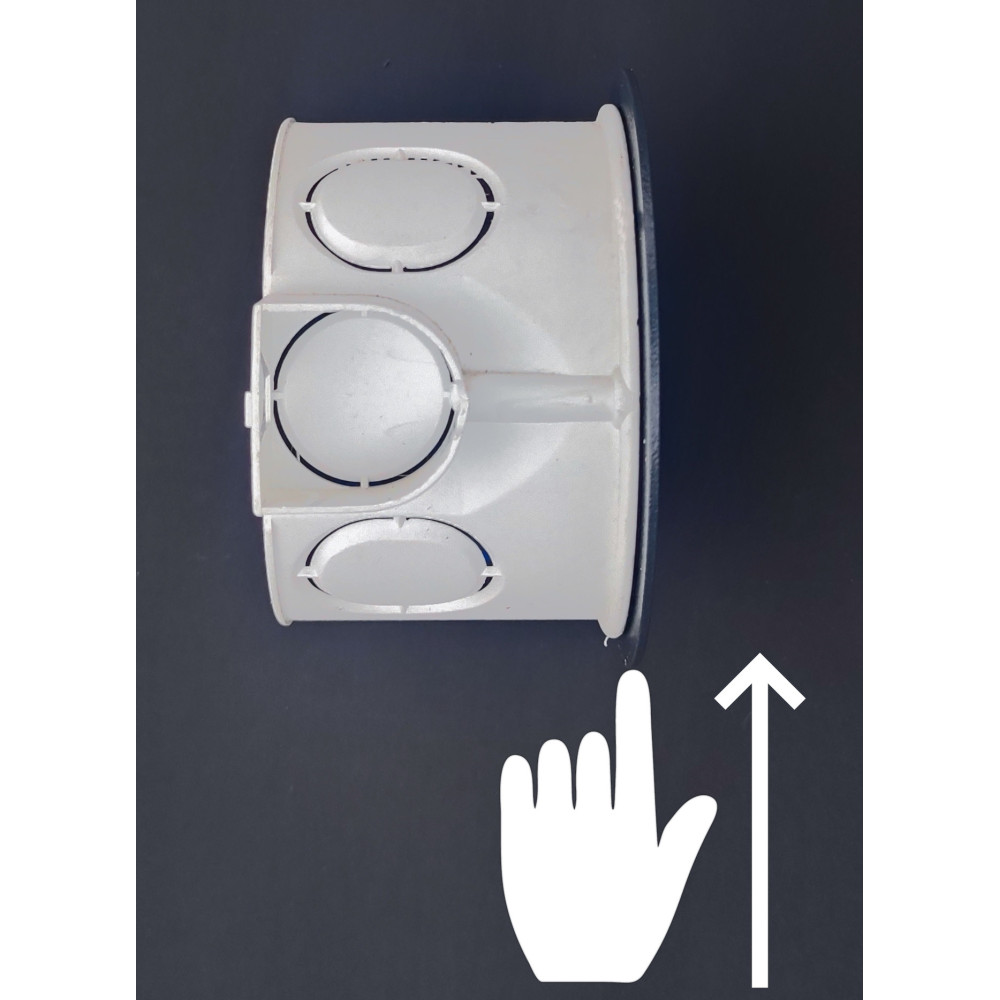

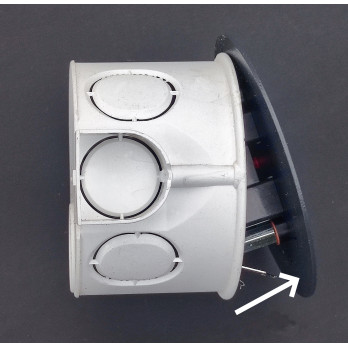

Produkt wyposażony jest w sprężynujące blaszki, dzięki którym możliwy jest prosty montaż bez użycia narzędzi. Wystarczy wsunąć czujnik do puszki podtynkowej aby znajdujące się po bokach blaszki zablokowały urządzenie w puszce. Jeśli chcemy wyjąć urządzenie, musimy najpierw przesunąć je w bok tak aby docisnąć jedną z blaszek, a następnie odchylić jak zostało pokazane na rysunku.


WŁĄCZNIK PRZYSTOSOWANY JEST DO MONTAŻU W ZWYKŁEJ PUSZCE INSTALACYJNEJ 60mm
